¿Qué significa 104J en un condensador?
104J impreso en el cuerpo de un condensador significa que el componente tiene una capacitancia de 100.000 picofaradios, lo que equivale a 0,1 microfaradios, con una tolerancia de más o menos el 5 por ciento. Los primeros dos dígitos, 10, son las cifras significativas, el tercer dígito, 4, le indica cuántos ceros agregar después de esas dos cifras cuando el resultado se expresa en picofaradios, y la letra J es el código de tolerancia que sigue a la parte numérica. Este sistema de marcado de tres dígitos más letras existe porque los pequeños capacitores de disco cerámico, los capacitores monolíticos multicapa y muchos capacitores de película tienen cuerpos demasiado pequeños para imprimir un valor decimal completo con un símbolo de unidad en texto legible, por lo que los fabricantes adoptaron una taquigrafía compacta.
Una vez que se comprende el patrón, leer cualquier marca similar se vuelve rutinario en lugar de confuso. Un condensador de 103J es de 10.000 pF o 0,01 microfaradios, un condensador de 224J es de 220.000 pF o 0,22 microfaradios y un condensador de 474J es de 470.000 pF o 0,47 microfaradios. La letra de tolerancia cambia el rango de precisión garantizado alrededor de esa cifra nominal en lugar del valor nominal en sí, por lo que un 104K y un 104J miden cerca de 0,1 microfaradios en una pieza nueva y sin daños, pero la versión K permite una dispersión más amplia de más o menos 10 por ciento, mientras que la versión J se mantiene en una banda más ajustada de más o menos 5 por ciento.
Este hábito de codificación no es exclusivo de una fábrica o un país. Se remonta a una convención industrial compartida que se extendió porque permitía a los fabricantes estampar un valor en un componente usando solo cuatro caracteres, independientemente de si ese componente terminó en un televisor, el tablero de control de una lavadora, una fuente de alimentación o un sensor industrial. Cualquiera que trabaje con productos electrónicos de forma regular eventualmente memoriza un puñado de códigos comunes de tres dígitos simplemente mediante la exposición repetida, de la misma manera que alguien que trabaja con accesorios de plomería memoriza diámetros de tuberías comunes sin necesidad de buscar cada uno de ellos.
Decodificación completa del sistema de letras y tres dígitos
La convención de codificación de los condensadores estilo 104J sigue la misma lógica utilizada en la mayoría de los condensadores de disco, cerámicos y de película pequeña que se venden en todo el mundo. Los fabricantes confían en esta taquigrafía porque estampar cinco o seis caracteres en un componente del tamaño de un grano de arroz es mucho más fácil que imprimir un valor decimal completo con un símbolo de unidad, y porque un sistema estandarizado significa que un técnico capacitado en piezas de una marca puede leer las piezas de otra marca sin volver a aprender nada.
| Código impreso | Valor en pF | Valor en µF | Uso típico |
|---|---|---|---|
| 101J | 100 pF | 0,0001 µF | Bypass de alta frecuencia, sintonización de RF |
| 102J | 1.000 pF | 0,001 µF | Filtrado de ruido, acoplamiento RF. |
| 103J | 10.000 pF | 0,01 µF | Desacoplamiento en circuitos lógicos |
| 104J | 100.000 pF | 0,1 µF | Bypass general, suavizado de alimentación. |
| 154J | 150.000 pF | 0,15 µF | Redes de protección, supresión de EMI |
| 224J | 220.000 pF | 0,22 µF | Asistencia de arranque del motor, circuitos de sincronización. |
| 334J | 330.000 pF | 0,33 µF | Filtrado de audio, acoplamiento de línea eléctrica. |
| 474J | 470.000 pF | 0,47 µF | Acoplamiento de audio, redes de amortiguación |
| 105J | 1.000.000 pF | 1 µF | Filtrado masivo de fuentes de alimentación |
Las letras de tolerancia siguen un estándar separado del valor numérico, y este es un punto que hace tropezar a las personas que son nuevas en la lectura de estas marcas. J significa más o menos 5 por ciento, K significa más o menos 10 por ciento, M significa más o menos 20 por ciento, F significa más o menos 1 por ciento y G significa más o menos 2 por ciento. En un circuito donde la precisión de la sincronización o la frecuencia de corte del filtro son importantes, una tolerancia más estricta como J o F mantiene el comportamiento predecible en todo un lote de producción, mientras que una tolerancia más flexible como M es aceptable para funciones de derivación básica o supresión de ruido donde el valor exacto solo necesita estar dentro de un amplio rango en lugar de alcanzar un objetivo preciso.
Por qué el tercer dígito es un multiplicador y no una cifra más
Un punto común de confusión es tratar los tres dígitos como si fueran cifras significativas, lo que lleva a una lectura incorrecta. El enfoque correcto es tratar solo los dos primeros dígitos como número base y luego usar el tercer dígito simplemente como un multiplicador de potencia de diez aplicado a picofaradios. Para 104, el número base es 10 y el multiplicador es 10 elevado a la cuarta potencia, lo que da 10 multiplicado por 10 000, lo que equivale a 100 000 picofaradios. Aplicando esa misma lógica a 475 se obtiene una base de 47 y un multiplicador de 10 a la quinta potencia, lo que produce 4.700.000 picofaradios, o 4,7 microfaradios, un valor que a veces se observa en condensadores de película más grandes utilizados en electrónica de potencia.
Clasificaciones de voltaje impresas junto al código
Muchos condensadores que llevan un código de estilo 104J también llevan una clasificación de voltaje separada impresa cerca, comúnmente 50 V, 100 V, 250 V, 400 V o 630 V para los tipos de película. Esta cifra de voltaje es el voltaje de trabajo máximo que el dieléctrico puede tolerar continuamente sin fallar, y es completamente independiente del valor de capacitancia en sí. Un condensador de 104J clasificado para 50 V y un condensador de 104 J clasificado para 400 V almacenan la misma carga de 0,1 microfaradios a un voltaje determinado, pero la versión de 400 V utiliza un material dieléctrico más grueso o diferente para sobrevivir a una tensión continua más alta, razón por la cual es físicamente más grande y generalmente cuesta más producirlo.
como Condensadores CBB60 Relacionarse con este sistema de valores

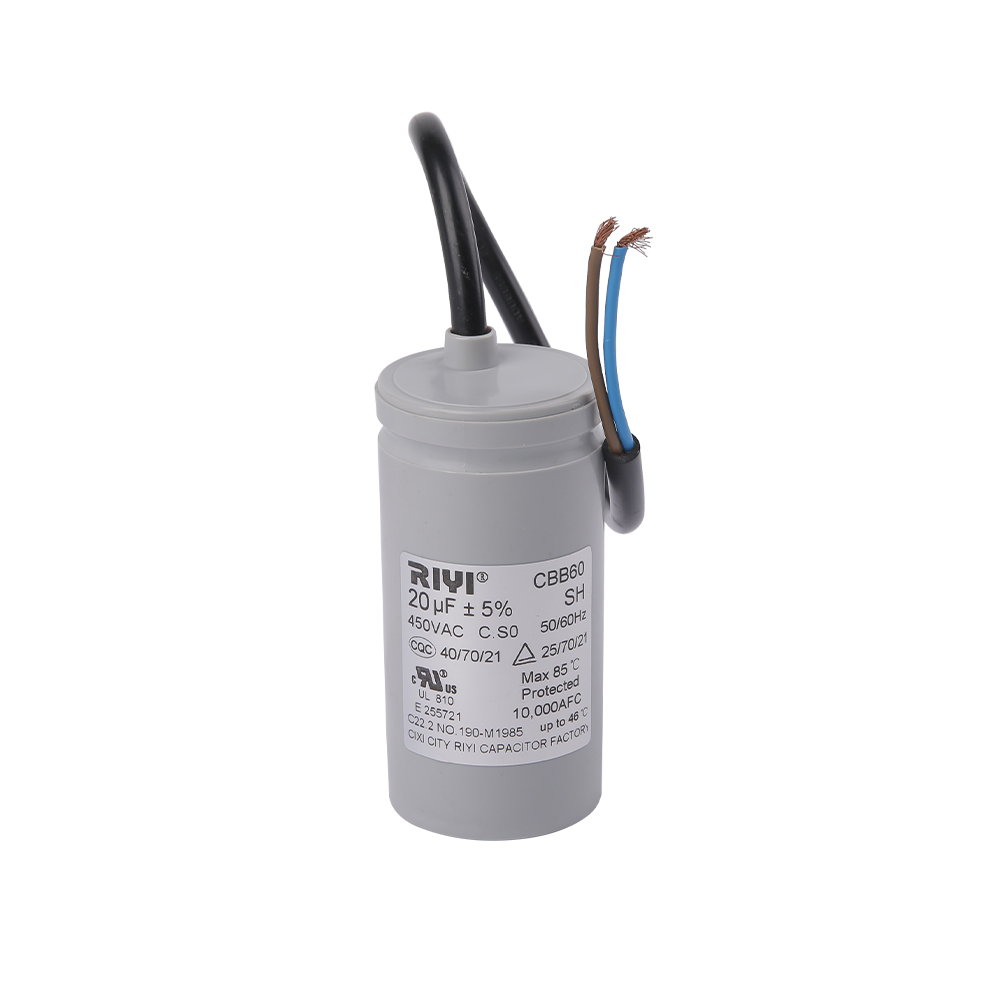

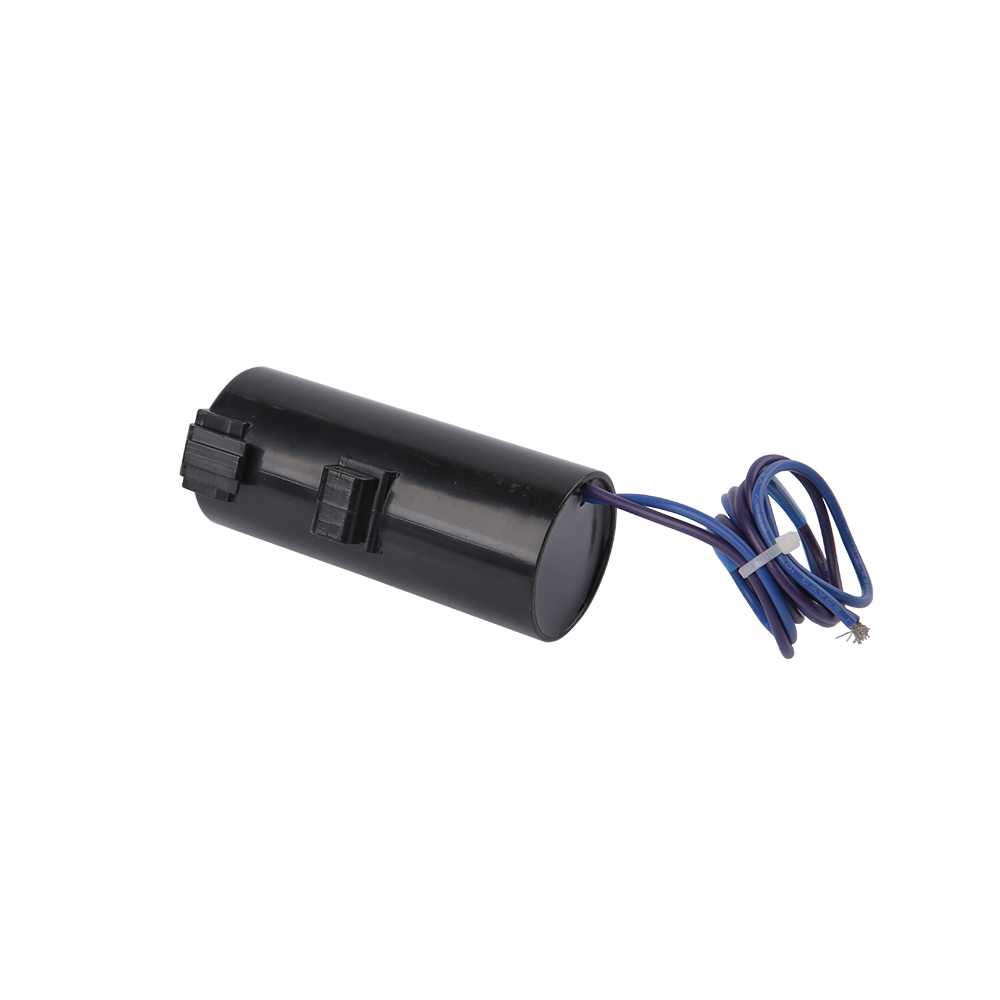

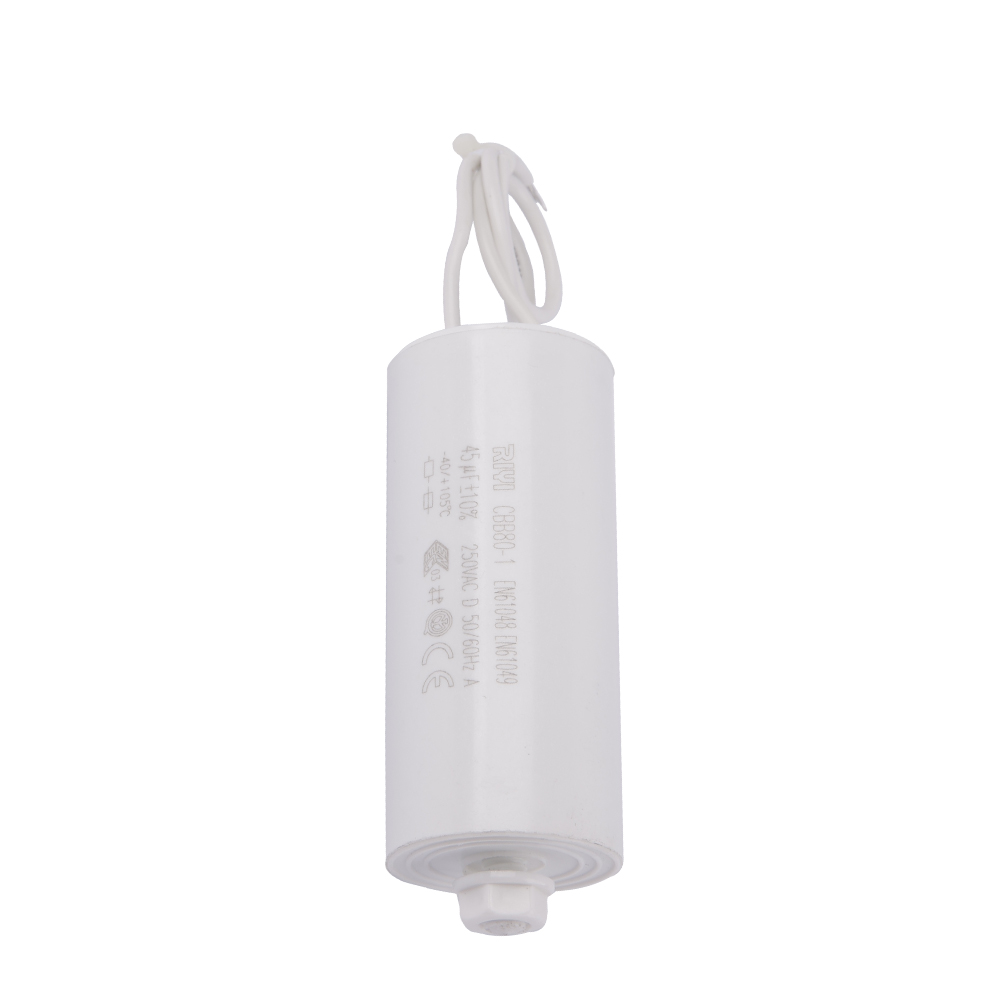

A El condensador CBB60 es un condensador de película de polipropileno metalizado construido específicamente para hacer funcionar motores de inducción de CA. , más comúnmente los motores monofásicos que se encuentran en bombas de agua, ventiladores, compresores y otros equipos rotativos. A diferencia de un pequeño disco cerámico marcado 104J, un capacitor CBB60 es un componente cilíndrico u ovalado más grande clasificado para voltaje de CA continuo, generalmente 250 V o 450 V, y está etiquetado directamente en microfaradios en lugar del código pF de tres dígitos, porque hay suficiente superficie en la caja para imprimir el valor completo junto con la información de voltaje, tolerancia y frecuencia.
Aunque las unidades CBB60 omiten la codificación abreviada, la matemática de capacitancia subyacente es idéntica a la de las partes codificadas pequeñas. Un condensador CBB60 con capacidad nominal de 25 microfaradios almacena el mismo tipo de relación de carga que un condensador cerámico de 0,1 microfaradios, sólo que a una escala aproximadamente 250 veces mayor, y construido con un dieléctrico y una construcción adecuada para una corriente ondulada de CA sostenida en lugar de breves pulsos de filtrado de CC. Cualquiera que compare un pequeño condensador de señal codificado 104J con un condensador de funcionamiento de motor CBB60 en realidad está comparando dos trabajos diferentes: acondicionamiento de señal a nivel de fracción de microfaradios versus cambio de fase del motor a decenas de microfaradios.
Los valores de capacitancia típicos de CBB60 que se encuentran en las placas de identificación del motor y en los manuales de las bombas varían desde 1,5 µF hasta 50 µF, con valores comunes de 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF y 45 µF. Seleccionar el valor CBB60 correcto para un motor no es una conjetura opcional; El valor del condensador lo elige el fabricante del motor según el diseño del devanado, y el intercambio de un valor no coincidente cambia el par de arranque, la corriente de funcionamiento y la acumulación de calor en los devanados del motor.
Construcción física de un condensador CBB60
La estructura interna de un condensador CBB60 utiliza una película delgada de polipropileno con una capa de zinc o aluminio metalizado depositada directamente sobre su superficie, enrollada en un cilindro compacto en lugar de apilarse como placas planas. Esta construcción de película metalizada le da al capacitor una propiedad de autocuración: si un pequeño punto débil en el dieléctrico se rompe bajo estrés de voltaje, el calor localizado vaporiza la delgada capa de metal alrededor de ese punto, aislando la falla instantáneamente sin dejar todo el capacitor fuera de servicio. Esta es una de las razones por las que se prefieren los condensadores de película metalizada como el CBB60 para el funcionamiento continuo de motores de CA a otros tipos dieléctricos que carecen de este comportamiento de autolimpieza.
La carcasa exterior suele ser una carcasa de plástico duro rellena con una resina epoxi o un compuesto de encapsulado similar, que sella la humedad y proporciona estabilidad mecánica contra la vibración que produce un motor en funcionamiento. Dos o tres terminales se extienden desde la parte superior, dimensionados para aceptar conectores de pala estándar, y muchas unidades CBB60 también incluyen un mecanismo de alivio de presión incorporado en el diseño de la caja, de modo que si la presión interna se acumula debido a una condición de falla, la caja se ventila de manera controlada en lugar de romperse de manera impredecible.
Hacer coincidir el valor del condensador con la aplicación
La elección entre un condensador codificado pequeño y un condensador de funcionamiento estilo CBB60 se reduce a la función eléctrica que desempeña el componente, no a una preferencia personal. La siguiente lista alinea las dos familias de condensadores con las situaciones en las que cada una es la elección correcta.
- El filtrado, el desacoplamiento y la temporización del nivel de señal en las placas de circuito impreso requieren condensadores de película o cerámicos codificados como el 104J, ya que estas funciones necesitan valores pequeños y estables en un espacio compacto.
- El cambio de fase del motor para motores de CA monofásicos requiere un condensador de funcionamiento CBB60 o equivalente, ya que estas funciones necesitan una capacitancia grande nominal para voltaje de línea continua y corriente de rizado.
- Cualquier condensador colocado a través de una línea de CA, aunque sea brevemente, debe tener una clasificación de voltaje de CA con un margen superior al voltaje de suministro, razón por la cual las unidades CBB60 tienen una clasificación de 250 V o 450 V en lugar de las clasificaciones de voltaje de CC más bajas comunes en piezas cerámicas pequeñas.
- Los condensadores de repuesto deben coincidir con el valor original de microfaradios dentro de la banda de tolerancia indicada, ya que sustituirlos por un valor demasiado pequeño o demasiado grande cambia el ángulo de fase del motor y puede acortar su vida útil.
- Los ambientes con alto calor ambiental o ciclos de trabajo continuos favorecen a los capacitores CBB60 con una clasificación de temperatura más alta, ya que el calor sostenido es uno de los principales factores que reduce gradualmente la vida útil de los capacitores de película.
Los datos de campo recopilados por técnicos de reparación de motores y referenciados en la literatura general de servicio de electrodomésticos muestran consistentemente que un valor del capacitor de funcionamiento que se desvía más de un 10 por ciento por debajo de su cifra nominal de microfaradios se correlaciona con un par de arranque notablemente reducido y una corriente de operación más alta en motores de bombas y compresores monofásicos, que es una de las razones por las que los capacitores CBB60 generalmente se especifican con bandas de tolerancia más estrictas, como más o menos 5 por ciento, en lugar de las bandas más flexibles aceptables en los capacitores de señal de uso general.
Lectura de la placa de identificación de un motor para obtener el valor correcto
La mayoría de los motores monofásicos que requieren un capacitor de funcionamiento enumeran el valor exacto de microfaradios y la clasificación de voltaje directamente en la placa de identificación, que a menudo se muestra como algo así como "Cap 20uF 450V". Cuando falta la placa de identificación o está desgastada, el condensador original, si aún es legible, es la siguiente mejor referencia. Si ninguno de los dos está disponible, comparar los caballos de fuerza y el voltaje nominal del motor usando una tabla de referencia cruzada del fabricante es el enfoque alternativo estándar, ya que los diseños de devanado del motor a una potencia y voltaje determinados tienden a agruparse alrededor de un rango estrecho de valores de capacitancia adecuados.
Comparación de condensadores estilo 104J con condensadores CBB60, uno al lado del otro
Colocar las dos familias de condensadores una al lado de la otra hace que las diferencias prácticas sean fáciles de ver de un vistazo, aunque en última instancia ambas almacenan carga eléctrica utilizando la misma física básica.
| Atributo | Condensador estilo 104J | Condensador CBB60 |
|---|---|---|
| capacitancia típica | Fracciones de un microfaradio | 1,5 a 50 microfaradios |
| Deber primario | Filtrado de señales, desacoplamiento. | Cambio de fase del motor, asistencia de marcha |
| Estilo de clasificación de voltaje | Voltaje de trabajo CC, bajo a moderado | Voltaje CA continuo, 250 V o 450 V |
| Método de etiquetado | Código de tres dígitos más letras | Valor completo de microfaradios impreso en la caja. |
| Tamaño físico | Pequeño, montado en tablero | Caja cilíndrica más grande con terminales de lengüeta |
| Exposición al ciclo de trabajo | Corriente intermitente de baja ondulación | Corriente ondulada continua y sostenida |
La distinción es más importante cuando alguien está solucionando problemas en un equipo y encuentra dos condensadores desconocidos uno al lado del otro, uno pequeño y codificado, otro más grande e impreso en microfaradios simples. Reconocer a qué familia pertenece un componente reduce inmediatamente qué papel desempeña y qué tipo de pieza de repuesto es apropiada, en lugar de asumir que ambas piezas cumplen funciones intercambiables simplemente porque ambas están etiquetadas como condensadores.
Prueba y verificación de valores de condensadores
Confirmar que un capacitor aún coincide con su valor impreso, ya sea que lleve un código de estilo 104J o una etiqueta CBB60, es una verificación rápida con el medidor correcto. Un multímetro digital con un rango de capacitancia, o un medidor LCR dedicado, lee directamente la capacitancia real almacenada. Primero se debe descargar completamente el componente, ya que un condensador cargado puede dañar un medidor o dar una lectura falsa.
Pasos para una verificación de capacitancia básica
Desconecte completamente el capacitor del circuito o motor antes de realizar la prueba, ya que un capacitor aún conectado a un circuito activo dará lecturas inexactas y puede presentar un riesgo de descarga eléctrica debido a la carga almacenada. Descargue el capacitor puenteando brevemente sus terminales con un cable de resistencia aislado en lugar de un destornillador desnudo, ya que un cortocircuito directo puede dañar los terminales. Configure el medidor en la función de capacitancia, conecte los cables a los dos terminales y compare la lectura mostrada con el valor impreso, teniendo en cuenta el porcentaje de tolerancia indicado.
Un condensador de 104J que lee entre 0,095 µF y 0,105 µF se encuentra dentro de su ventana de más o menos 5 por ciento y funciona normalmente. Un capacitor CBB60 impreso como 25 µF que lee menos de aproximadamente 20 µF probablemente se haya degradado y deba ser reemplazado, ya que un capacitor de funcionamiento del motor que ha perdido más del 20 por ciento de su capacitancia nominal es una causa común de motores que zumban pero no arrancan, o que arrancan lentamente bajo carga.
Reconocer las señales de advertencia físicas antes de realizar la prueba
Una inspección visual a menudo revela problemas antes de que la lectura del medidor los confirme. Es casi seguro que un condensador CBB60 con una parte superior de la caja abultada o hinchada, grietas visibles a lo largo de las costuras o una fuga de residuos oscuros alrededor de los terminales ha fallado internamente, y probarlo ofrece poca información adicional más allá de confirmar que necesita reemplazo. Los condensadores cerámicos pequeños codificados 104J rara vez muestran una hinchazón visible ya que su construcción difiere de los tipos de película, pero los cuerpos cerámicos agrietados o las uniones de soldadura descoloridas en la placa alrededor de la pieza son pistas visuales útiles de que algo en esa área se ha sobrecalentado.
Interpretación de lecturas que quedan fuera de la tolerancia
Una lectura que se eleva, en lugar de baja, en un capacitor de película es menos común, pero aún puede ocurrir, y generalmente indica un problema de calibración del medidor o una medición tomada mientras la carga residual todavía estaba presente en lugar de un aumento real en la capacitancia, ya que los capacitores no ganan capacitancia a través del envejecimiento normal. Una lectura que desciende es el patrón mucho más frecuente y refleja una degradación dieléctrica gradual, el ingreso de humedad o el efecto acumulativo de los eventos de limpieza autorreparables descritos anteriormente, cada uno de los cuales reduce ligeramente el área efectiva de la placa durante la vida útil del componente.
Factores que acortan o prolongan la vida útil del condensador
Ambas familias de condensadores envejecen debido a las mismas tensiones subyacentes, aunque las escalas de tiempo y los síntomas de falla difieren debido a sus diferentes trabajos y entornos operativos.
Calor
La temperatura ambiente elevada se identifica sistemáticamente como el factor más importante que acorta la vida útil de la película y del condensador cerámico, ya que el calor acelera la descomposición química del material dieléctrico y de cualquier compuesto aglutinante interno. Un condensador CBB60 montado directamente contra la carcasa de un compresor caliente envejecerá más rápido que una pieza idéntica montada con un espacio de aire y algo de ventilación, incluso si ambos ven la misma carga eléctrica.
Tensión de tensión
Hacer funcionar un capacitor constantemente cerca o por encima de su voltaje nominal comprime significativamente su vida útil en comparación con hacerlo con un margen por debajo de ese voltaje. Esta es la razón por la que seleccionar un CBB60 con capacidad para 450 V en una línea de suministro nominal de 220 V o 240 V, en lugar de recortar el margen con una pieza con capacidad para 250 V, es una práctica común en regiones donde el voltaje de la línea fluctúa u ocasionalmente aumenta.
Corriente de ondulación y ciclo de trabajo
Los condensadores utilizados en funcionamiento continuo, como un CBB60 en un motor que funciona durante horas seguidas, experimentan un mayor calentamiento de corriente de ondulación acumulativa que un condensador utilizado sólo en ráfagas breves e intermitentes. Esta es una de las razones por las que los condensadores de funcionamiento del motor son físicamente más grandes en relación con su valor de capacitancia que los condensadores de señal pequeños de una clasificación de microfaradios similar, ya que la mayor superficie de la carcasa ayuda a disipar el calor generado por el flujo de corriente sostenido.
Humedad y contaminación
La humedad que encuentra un camino hacia el cuerpo del capacitor, ya sea a través de un sello de caja dañado o un defecto de fabricación, acelera la ruptura dieléctrica y puede provocar una falla repentina en lugar de gradual. Las cajas selladas llenas de epoxi en los condensadores CBB60 existen específicamente para ralentizar este proceso, por lo que una caja agrietada o dañada se trata como un fuerte indicador de que un condensador debe ser reemplazado incluso si todavía se prueba dentro de la tolerancia en ese momento.
Consideraciones de instalación y cableado para condensadores CBB60
La instalación correcta afecta tanto al rendimiento como a la vida útil tanto como la selección del valor de microfaradio correcto. Un condensador CBB60 generalmente está cableado en paralelo con el circuito de arranque o funcionamiento del motor, y la disposición de los terminales en la caja, ya sea que tenga dos o tres terminales, determina cómo se conecta en aplicaciones de motor de valor único o de valor dual.
Orientación y ubicación de montaje
Montar un condensador CBB60 en un lugar protegido de la exposición directa al sol y lejos de otros componentes que generan calor extiende su vida útil práctica de manera mensurable en comparación con montarlo contra una superficie caliente sin flujo de aire. El montaje vertical con los terminales hacia abajo es una orientación comúnmente recomendada en los manuales de equipos, ya que reduce la posibilidad de que se acumule humedad o condensación alrededor de las conexiones de los terminales.
Conexiones de terminales
Los conectores de pala deben encajar cómodamente en los terminales del capacitor sin juego excesivo, ya que una conexión suelta genera un calentamiento localizado en el punto de contacto cada vez que fluye corriente, degradando gradualmente tanto el conector como el terminal. El calibre del cable debe coincidir con el consumo de corriente esperado del circuito y las conexiones deben ser lo suficientemente seguras mecánicamente para soportar la vibración que produce un motor en funcionamiento durante meses o años de servicio.
Valor de reposición Rango de sustitución
Cuando no está disponible un valor de reemplazo exacto, una guía práctica a la que se hace referencia comúnmente permite un valor sustituto de CBB60 dentro de aproximadamente más o menos el 10 por ciento de la cifra de microfaradios nominal original sin afectar materialmente el rendimiento del motor, aunque mantenerse lo más cerca posible del valor original de la placa de identificación sigue siendo el enfoque preferido siempre que se pueda obtener esa pieza exacta.
Preguntas frecuentes
¿Cuál es el valor real en microfaradios de un condensador de 104J?
Un condensador de 104J mide 0,1 microfaradios, equivalente a 100.000 picofaradios, con una tolerancia de más o menos el 5 por ciento alrededor de ese valor nominal.
¿Se puede marcar un condensador CBB60 con un código similar de tres dígitos?
La mayoría de los condensadores CBB60 imprimen el valor completo de microfaradios directamente en la carcasa en lugar de utilizar la taquigrafía pF de tres dígitos, porque la carcasa más grande tiene espacio para etiquetas de texto sin formato, junto con la clasificación de voltaje y la tolerancia.
¿Una letra de tolerancia más alta siempre es mejor que J?
No. Una tolerancia más estricta como F o J significa que el valor real se mantiene más cercano a la cifra nominal, lo cual es importante para los circuitos de sincronización y filtro, pero para el servicio de derivación general una tolerancia más flexible como K o M es perfectamente aceptable y, a menudo, menos costosa.
¿Por qué los condensadores CBB60 necesitan una clasificación de voltaje de CA en lugar de una clasificación de CC?
Los capacitores CBB60 se ubican directamente a través de la línea de CA mientras el motor funciona, por lo que experimentan voltaje alterno continuo y corriente ondulada, lo que requiere un dieléctrico y una construcción clasificados para servicio de CA sostenido en lugar de los breves pulsos de CC que normalmente maneja un pequeño capacitor cerámico.
¿Qué sucede si se instala un valor CBB60 incorrecto en un motor?
Un valor incorrecto de microfaradios cambia el ángulo de fase entre los devanados del motor, lo que puede reducir el par de arranque, aumentar la corriente de funcionamiento y elevar la temperatura de funcionamiento, acortando la vida útil del motor.
como often should a CBB60 capacitor be checked
No existe un intervalo fijo universal, ya que la vida útil depende de la temperatura ambiente, el tiempo de funcionamiento y la estabilidad del voltaje, pero verificar la capacitancia cada vez que un motor muestra un arranque lento, zumbido o protección contra sobrecarga activada es un punto de activación práctico razonable.
¿Se puede utilizar un condensador 104J en lugar de un condensador CBB60?
No, los dos no son intercambiables. Un condensador de 104J tiene capacidad para sólo 0,1 microfaradios y está clasificado para voltaje de nivel de señal bajo, mientras que un motor requiere decenas de microfaradios a un voltaje de CA continuo mucho más allá de lo que un pequeño condensador codificado está diseñado para soportar.
¿Un valor mayor de microfaradios CBB60 siempre significa un mayor rendimiento de arranque del motor?
No necesariamente. Los devanados del motor están diseñados en torno a un valor de capacitancia específico elegido por el fabricante, y la instalación de un valor significativamente mayor que el especificado puede sobrecalentar el devanado y el capacitor en lugar de mejorar el rendimiento, por lo que igualar el valor de la placa de identificación es el enfoque más seguro en lugar de asumir que cuanto más grande, mejor.
¿Contra qué protege realmente la propiedad de autorreparación de un condensador CBB60?
Protege contra puntos débiles dieléctricos pequeños y localizados que se convierten en un cortocircuito completo, ya que el breve evento de eliminación aísla la falla en un área pequeña en lugar de dejar que se propague por toda la capa de película, que es una de las razones por las que se prefiere la construcción de película metalizada para el funcionamiento continuo del motor de CA.
¿Por qué dos condensadores con el mismo código 104J a veces tienen tamaños físicos diferentes?
Las diferencias de tamaño físico entre dos condensadores 104J generalmente se deben a una clasificación de voltaje diferente o a un material dieléctrico diferente, ya que ambos factores afectan el grosor que debe tener la capa dieléctrica, aunque el valor de capacitancia y la tolerancia impresos en la carcasa siguen siendo idénticos.
