Respuesta rápida: los tamaños de los condensadores se definen mediante tres cifras vinculadas: capacitancia en microfaradios (uF), tensión nominal en VCA y dimensiones físicas de la caja (diámetro y altura en mm). un condensador CBB60 es un capacitor de película de polipropileno metalizado construido específicamente para motores de CA monofásicos, y su tamaño físico crece junto con su clasificación de microfaradios porque una mayor capacitancia requiere más película enrollada dentro del mismo estilo de construcción. Hacer coincidir el tamaño correcto del capacitor con un motor no es opcional: una unidad demasiado grande o demasiado pequeña acorta la vida útil del motor, aumenta la corriente de funcionamiento y aumenta el riesgo de falla prematura del capacitor.
¿Qué determina el tamaño de los condensadores en la práctica?
Cuando los técnicos hablan de "tamaños de condensadores", generalmente se refieren a dos ideas separadas pero conectadas a la vez: el tamaño eléctrico (capacitancia y voltaje) y el tamaño físico (el diámetro y la altura de la lata que debe caber dentro de la caja de terminales de un motor, la carcasa de un compresor o la carcasa de un ventilador). Ambos importan por igual. Un capacitor con el valor correcto de microfaradios pero con las dimensiones de la caja incorrectas simplemente no cabe en el espacio disponible, mientras que un capacitor que encaja físicamente pero tiene la capacitancia incorrecta no hará funcionar el motor correctamente.
La capacitancia para el funcionamiento del motor casi siempre se expresa en microfaradios, escritos como uF o MFD, y los valores típicos para equipos residenciales y comerciales ligeros se encuentran entre 1,5 uF y 100 uF . Los compresores, bombas y sopladores industriales más grandes pueden requerir condensadores de doble funcionamiento que combinen dos valores en una lata, como 35/5 uF o 45/7,5 uF, donde el número mayor sirve al compresor y el número menor sirve al motor del ventilador del condensador.
La clasificación de voltaje es la segunda mitad de la ecuación de tamaño. Las clasificaciones comunes para condensadores de funcionamiento de motores son 250 VCA, 370 VCA y 440 VCA. Un capacitor de 370 V o 440 V generalmente puede sustituir una posición de 250 V porque la clasificación de voltaje más alta brinda un margen de seguridad adicional, pero la sustitución inversa no es aceptable y provocará una falla dieléctrica bajo una fluctuación normal del voltaje de línea.
Condensador CBB60 Construcción y por qué su tamaño aumenta con la capacitancia

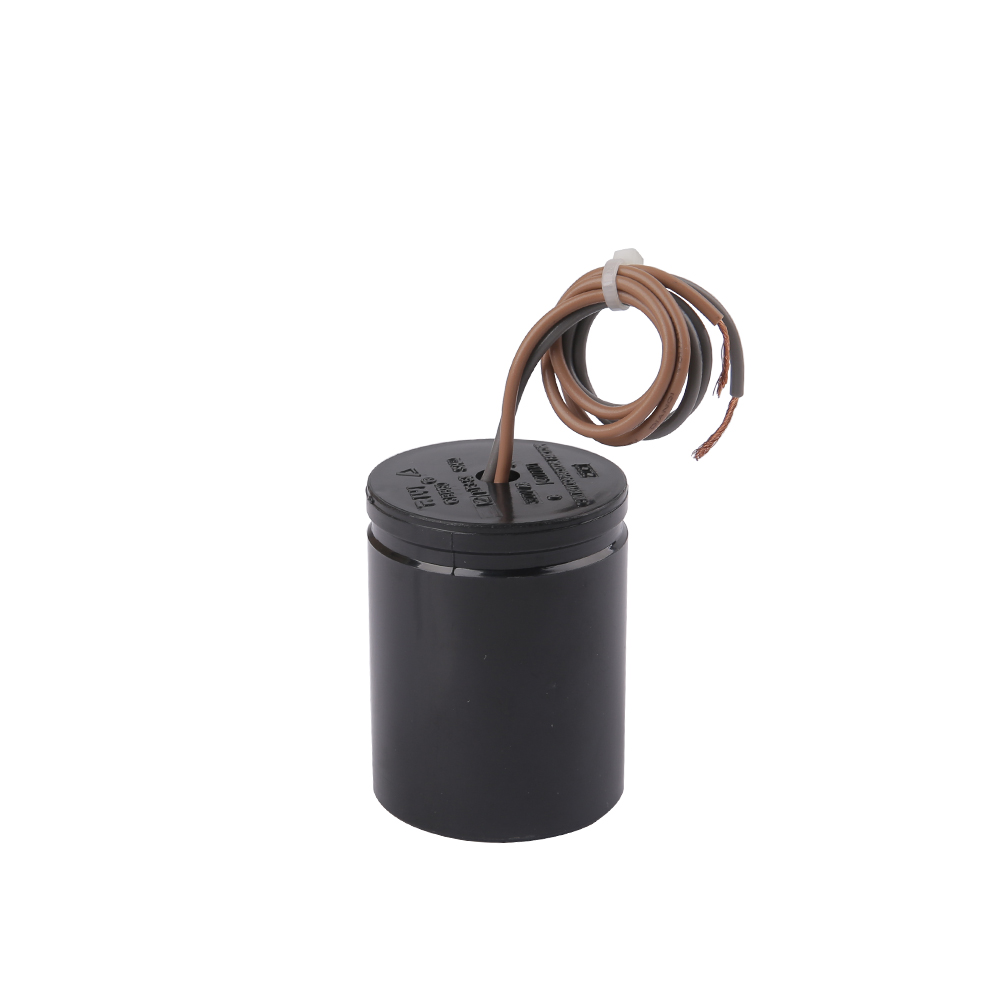

La designación CBB60 se refiere a una familia de condensadores de película de polipropileno metalizado alojados en una lata redonda de aluminio o envuelta en plástico, generalmente con un acabado en negro o gris con una película dieléctrica autorreparable. Este estilo de construcción es la opción dominante en todo el mundo para aplicaciones de motores de CA, incluidos aires acondicionados, lavadoras, bombas de agua, extractores de aire y ventiladores de techo, en gran parte porque la película de polipropileno ofrece una baja pérdida dieléctrica, un buen comportamiento de autorreparación después de picos de voltaje menores y una capacitancia estable en un amplio rango de temperaturas.
Dentro de un condensador CBB60 , la capacitancia se crea enrollando finas capas de película de polipropileno metalizado en un rollo apretado. Aumentar el valor de microfaradios significa agregar más área de película, lo que físicamente significa un rollo más ancho (lata de mayor diámetro) o un rollo más alto (lata más alta), o ambos. Esta es la razón directa de ingeniería por la que el tamaño de los capacitores aumenta constantemente a medida que aumenta la capacitancia dentro de la familia CBB60: una unidad de 1,5 uF se puede alojar en una lata tan pequeña como 25 mm de diámetro por 45 mm de alto, mientras que una unidad de 100 uF en la misma familia comúnmente requiere una lata de alrededor de 50 mm de diámetro por 100 mm o más de altura.
Opciones de forma de caja
Los condensadores CBB60 se fabrican en estilos de caja redonda (cilíndrica) y ovalada. El cuerpo ovalado fue desarrollado específicamente para adaptarse a espacios estrechos dentro de cajas de terminales de compresores y paneles de unidades de condensación en el techo, donde una lata redonda de la misma capacitancia no atravesaría la lámina metálica circundante. Las unidades ovaladas tienen la misma clasificación eléctrica que sus contrapartes redondas a una capacitancia y voltaje determinados, pero su huella se mide de manera diferente: ancho por espesor por altura, en lugar de diámetro por altura.
Tamaños comunes de condensadores CBB60 por capacitancia y voltaje
La siguiente tabla enumera las dimensiones típicas de CBB60 de caja redonda a 450 VCA, la clasificación de voltaje más ampliamente disponible para capacitores de funcionamiento de motor de estilo redondo vendidos en aplicaciones de ventiladores, bombas y compresores pequeños. Las dimensiones reales varían ligeramente entre fabricantes en unos pocos milímetros, por lo que el espacio físico de montaje siempre debe verificarse con la hoja de datos del proveedor específico antes de realizar un pedido en volumen.
| Capacitancia (uF) | Diámetro (mm) | Altura (mm) | Uso típico |
|---|---|---|---|
| 2.5 | 25 | 45 | Ventilador de techo, ventilador de mesa |
| 6 | 30 | 50 | Extractor de aire, bomba de agua pequeña |
| 15 | 35 | 65 | motores de lavadora |
| 25 | 40 | 70 | Ventilador de condensador de aire acondicionado dividido |
| 50 | 45 | 85 | Bomba de pozo de agua, compresor pequeño. |
| 100 | 50 | 105 | Soplador industrial, motor de bomba grande |
Leer correctamente la etiqueta de un condensador
Cada condensador de funcionamiento de motor fabricado correctamente imprime cuatro datos directamente en la lata: capacitancia en uF, tensión nominal en VCA, un rango de temperatura de funcionamiento y una marca de seguridad/agencia. En una unidad CBB60, la etiqueta normalmente dice algo parecido a "35uF 450vacío 50/60Hz" seguido de un código de temperatura como -25C a 70C o -40C a 85C. Leer esto correctamente antes de la compra evita los dos errores de campo más comunes: comprar la capacitancia incorrecta para el motor conectado y comprar una tensión nominal demasiado baja para el suministro.
Códigos de tolerancia
La mayoría de los capacitores CBB60 tienen una tolerancia de más o menos 5 por ciento, marcada con la letra J, aunque algunas líneas económicas usan más o menos 10 por ciento, marcada con K. Un capacitor que se ha desviado más de 10 por ciento por debajo de su clasificación impresa generalmente se considera que ha fallado y debe reemplazarse en lugar de reutilizarse, ya que una capacitancia efectiva de tamaño insuficiente hace que el motor conectado consuma una mayor corriente de funcionamiento y funcione considerablemente más caliente.
Cómo seleccionar el tamaño de condensador adecuado para un motor
La selección del tamaño del capacitor comienza con la placa de identificación del motor, no con el capacitor viejo, porque es posible que un capacitor instalado previamente ya haya sido el reemplazo incorrecto. El valor de microfaradios de la placa de identificación, cuando esté presente, debe coincidir dentro de la tolerancia indicada. Cuando la placa de identificación no incluye un valor de capacitor, como es común en los motores de bombas y ventiladores genéricos, el tamaño sigue la potencia y el voltaje del motor utilizando rangos de referencia estándar creados a partir de décadas de datos de campo.
- Confirme el voltaje de suministro y la potencia del motor en la placa de identificación.
- Haga coincidir la capacitancia utilizando la tabla de caballos de fuerza a microfaradios del fabricante, o el valor impreso en la unidad fallida si coincide con las especificaciones originales del motor.
- Seleccione una tensión nominal igual o superior a la original, nunca inferior.
- Verifique el espacio físico en la caja de terminales o el soporte de montaje antes de finalizar el tamaño de la caja.
- Verifique que el tipo de terminal (lengüetas de conexión rápida versus terminales de tornillo) coincida con el arnés de cableado existente.
Una guía de campo ampliamente utilizada para motores monofásicos es aproximadamente 1 uF por cada 25 a 35 vatios de salida del motor con un suministro de 230 V, aunque esta cifra cambia según el diseño del motor y siempre debe tratarse como una estimación inicial en lugar de un sustituto del valor declarado por el fabricante.
Tamaños de condensadores de doble funcionamiento para combinaciones de compresor y ventilador
Las unidades de condensación de aire acondicionado central y bomba de calor suelen utilizar un único condensador de doble funcionamiento para alimentar tanto el compresor como el motor del ventilador exterior desde una sola lata. Estas unidades tienen tres terminales marcados C (común), HERM (compresor/hermético) y FAN, y están etiquetados con dos valores de capacitancia, por ejemplo 40/5 uF o 55/7,5 uF. La cifra mayor siempre corresponde al circuito del compresor y la cifra menor al circuito del ventilador; invertir las conexiones no daña el capacitor pero evitará que cualquiera de los motores arranque correctamente.
| Compresor (uF) | Ventilador (uF) | Aprox. Diámetro de la caja (mm) | Aprox. Altura de la caja (mm) |
|---|---|---|---|
| 25 | 3 | 45 | 75 |
| 35 | 5 | 50 | 85 |
| 45 | 7.5 | 50 | 95 |
| 55 | 7.5 | 55 | 100 |
Estilos de montaje y configuraciones de terminales
Más allá del diámetro y la altura de la lata, la selección del tamaño del capacitor también implica la compatibilidad del hardware de montaje. Los capacitores CBB60 se envían con varios estilos de montaje, y el estilo de montaje que no coincide con el soporte disponible es una de las causas más comunes de quejas de retorno de campo, incluso cuando la clasificación eléctrica es correcta.
- Montaje de perno: Un perno roscado en la base, generalmente de 8 mm o 10 mm, encaja en un soporte de metal y se asegura con una tuerca, común en unidades de condensación de techo y exteriores expuestas a vibraciones.
- Montaje de correa: una banda de metal se sujeta alrededor del cuerpo de la lata, algo común en motores de bombas y ventiladores más pequeños con espacio interno limitado.
- Términoinal volante o pala: Pestañas de conexión rápida en la parte superior de la lata para conexiones directas de cables, estándar en la mayoría de las unidades CBB60 compactas.
- Terminal de tornillo: Se encuentra en unidades industriales de mayor capacitancia donde el calibre del cable es mayor y una pestaña a presión no es adecuada para la corriente involucrada.
Temperatura, corriente de ondulación y vida útil
El tamaño del condensador y la vida nominal están conectados a través del calor. Cada microfaradio de película genera una pequeña cantidad de pérdida interna bajo la corriente ondulada de CA, y esa pérdida debe disiparse a través de la superficie de la lata. Un condensador que tiene un tamaño insuficiente para su aplicación funciona con una densidad de corriente de ondulación relativa más alta y envejece más rápido, mientras que una unidad del tamaño correcto distribuye esa misma carga de calor a través de una mayor superficie de película y dura más en condiciones de trabajo idénticas.
Los datos de prueba del fabricante comúnmente califican los capacitores CBB60 para 2.000 a 3.000 horas de operación continua a la temperatura nominal máxima, con una vida útil real que se extiende de 8 a 15 años en ciclos de trabajo residenciales típicos donde el capacitor no se energiza continuamente con la corriente de ondulación total. La temperatura ambiente tiene un efecto enorme: por cada aumento de 10 °C por encima del máximo nominal, se estima que la vida útil esperada del condensador se reduce aproximadamente a la mitad, razón por la cual los condensadores de las unidades de condensación exteriores montados bajo el sol directo tienden a fallar antes que las unidades interiores del mismo tamaño y clasificación.
Señales de que el tamaño del condensador se eligió incorrectamente
Un condensador que no es del tamaño adecuado para su motor rara vez falla silenciosamente. Los síntomas a continuación generalmente aparecen entre días y algunas semanas después de instalar un reemplazo incorrecto.
| Síntoma | Posible error de tamaño |
|---|---|
| El motor zumba pero no arranca. | Capacitancia demasiado baja para el motor. |
| El motor se calienta, consume mayor amperaje | Capacitancia demasiado alta para el motor. |
| Puede abultarse o ventilarse en cuestión de semanas. | Clasificación de voltaje demasiado baja para el suministro |
| Disparos molestos repetidos al arrancar | División incorrecta de doble funcionamiento entre los valores del compresor y del ventilador |
Preguntas frecuentes
¿Puedo utilizar un condensador CBB60 con una clasificación de microfaradios ligeramente superior a la del original?
Es aceptable un pequeño aumento, generalmente dentro de la banda de tolerancia de más o menos 5 a 10 por ciento ya incorporada en la mayoría de las unidades. Ir significativamente por encima de ese rango aumenta la corriente de funcionamiento y el calor del motor, y no se recomienda aunque el motor aún pueda arrancar.
¿Un caso físico más grande es siempre un valor de microfaradios más alto?
Generalmente sí, dentro de la misma línea de productos y voltaje nominal del mismo fabricante, ya que se necesita más película para obtener más capacitancia. Sin embargo, el tamaño de la caja también cambia con la tensión nominal y con la densidad de devanado interno de diferentes fabricantes, por lo que dos condensadores con el mismo valor de microfaradios de diferentes proveedores pueden tener dimensiones de lata notablemente diferentes.
¿Qué sucede si la carcasa es demasiado grande para caber en el soporte de montaje original?
Un capacitor CBB60 de caja ovalada de la misma clasificación eléctrica generalmente está disponible como sustituto directo cuando una lata redonda no cabe físicamente, y el montaje remoto del capacitor con cables extendidos fuera del soporte original también es una práctica aceptada en el campo siempre que los cables estén adecuadamente aislados y asegurados.
¿Es necesario descargar los condensadores CBB60 antes de manipularlos?
Sí. Un condensador de funcionamiento puede retener una carga almacenada después de que se apaga el circuito del motor, y debe descargarse a través de sus terminales con una herramienta de resistencia aislada antes de desconectarlo o retirarlo de un soporte.
¿Por qué dos condensadores con la misma clasificación uF a veces pesan diferente?
Las diferencias de peso generalmente provienen del material de la lata (aluminio versus una carcasa más liviana rellena de resina) y de la densidad del bobinado de la película. El peso por sí solo no es un indicador confiable del rendimiento eléctrico y no debe usarse para juzgar la calidad del capacitor.
Por qué la película de polipropileno se convirtió en el estándar para los condensadores CBB60
Antes de que la película de polipropileno estuviera ampliamente disponible a bajo costo, el funcionamiento del motor se realizaba con frecuencia mediante condensadores dieléctricos de papel o llenos de aceite. Esos diseños tenían verdaderos inconvenientes: los dieléctricos del papel absorbían la humedad con el tiempo, lo que aumentaba la corriente de fuga y eventualmente provocaba una fuga térmica dentro de la lata, mientras que las unidades llenas de aceite eran más pesadas, más caras de fabricar a escala y presentaban un riesgo de fuga si el sello se degradaba. La película de polipropileno metalizado resolvió la mayoría de estos problemas de inmediato al ofrecer un dieléctrico que es naturalmente resistente a la absorción de humedad, mecánicamente estable en una amplia oscilación de temperatura y se autocura después de una falla dieléctrica localizada.
El comportamiento de autorreparación merece especial atención porque afecta directamente el tiempo que un tamaño de condensador determinado permanece dentro de su tolerancia nominal. Cuando un punto débil microscópico de la película experimenta un pico de voltaje momentáneo, la capa extremadamente delgada de metal vaporizado que rodea ese punto se quema en un evento pequeño y contenido, aislando la falla sin reducir materialmente la capacitancia total del devanado. Un capacitor construido sobre papel o dieléctrico de aceite estándar no tiene esta propiedad, por lo que era mucho más probable que una falla en un capacitor de estilo antiguo se convirtiera en un cortocircuito total en lugar de un evento localizado menor. Esta es una de las razones subyacentes por las que la construcción estilo CBB60 desplazó a los tipos dieléctricos más antiguos en casi todas las aplicaciones de motor desde la década de 1990 en adelante.
Espesor de metalización y su relación con el tamaño del condensador
El espesor de la capa metalizada depositada sobre la película de polipropileno es una variable que los fabricantes ajustan deliberadamente. Una capa de metalización más delgada mejora el comportamiento de autocuración porque se requiere menos energía para vaporizar el punto de falla, pero también aumenta la resistencia en serie equivalente del devanado, lo que a su vez aumenta el calentamiento interno bajo la corriente ondulada. Una capa de metalización más gruesa reduce la resistencia y el calentamiento, pero hace que el evento de autocuración sea menos contenido. Los fabricantes reputados de CBB60 equilibran esta compensación con el voltaje objetivo y la clasificación de capacitancia para cada tamaño de caja específico, lo cual es parte de la razón por la cual el tamaño del capacitor no puede tratarse como un cálculo puramente geométrico: la especificación de la película interna para una unidad de 370 V no es simplemente una versión reducida de una unidad de 450 V con la misma capacitancia.
CBB60 en comparación con familias de condensadores de película relacionadas
La designación CBB cubre una familia más amplia de condensadores de polipropileno metalizado, y los compradores que compran componentes para aplicaciones de motores a veces encuentran familias de piezas adyacentes que parecen similares pero que están diseñadas para funciones diferentes. Comprender estas distinciones evita que el tamaño o la aplicación no coincidan más adelante en la cadena de suministro.
| Tipo | Caso típico | Deber primario | Rango de capacitancia común |
|---|---|---|---|
| CBB60 | Lata de aluminio redonda u ovalada. | Funcionamiento continuo del motor | 1,5 a 100 uF |
| CBB61 | Bloque de resina rectangular plano | Velocidad del ventilador de techo y funcionamiento | 1 a 20 uF |
| CBB65 | Lata redonda resistente | Funcionamiento del compresor de aire acondicionado | 15 a 60 uF |
| CBB20 | Caja radial pequeña | Filtrado de audio y electrónico, no arranque/funcionamiento del motor. | 0,001 a 10 uF |
De estos, CBB60 y CBB65 son las dos familias que se sustituyen con mayor frecuencia en el campo porque ambas son capacitores de funcionamiento continuo de lata redonda. CBB65 es generalmente la designación de servicio más pesado reservada para circuitos de compresores que ven una corriente de ondulación más alta, y el tamaño de su caja en una capacitancia determinada a menudo es marginalmente mayor que un CBB60 equivalente para acomodar el margen térmico adicional.
Guía de instalación paso a paso para condensadores del tamaño correcto
Incluso un condensador del tamaño correcto puede resultar ineficaz o peligroso si se realiza una mala instalación. La siguiente secuencia refleja la práctica de campo estándar utilizada en trabajos de servicio de HVAC, bombas y motores en general.
- Desconecte la energía en el disyuntor o interruptor de desconexión y verifique el voltaje cero con un medidor antes de tocar cualquier cableado.
- Descargue el capacitor existente a través de sus terminales usando una herramienta de descarga aislada, incluso si se sospecha que la unidad ya está muerta, ya que un capacitor parcialmente fallado aún puede contener una carga peligrosa.
- Fotografíe o etiquete el cableado existente antes de desconectarlo, particularmente en capacitores de doble funcionamiento donde los terminales C, HERM y FAN deben volver a conectarse al nuevo terminal correcto.
- Retire el capacitor viejo de su soporte o correa de montaje y confirme que el reemplazo coincida con la capacitancia, la clasificación de voltaje y la disposición de los terminales antes de insertarlo.
- Asegure el nuevo capacitor en su soporte para que la vibración durante el funcionamiento del motor no afloje las conexiones de los terminales con el tiempo.
- Vuelva a conectar el cableado exactamente como está etiquetado, restablezca la energía y observe el comportamiento de arranque y funcionamiento del motor durante al menos un ciclo de trabajo completo antes de cerrar el gabinete.
Consideraciones de orientación y autorización
El tamaño del condensador interactúa con la orientación de la instalación de maneras que son fáciles de pasar por alto. Los capacitores redondos montados verticalmente generalmente deben instalarse con la función de ventilación o alivio de presión en la parte superior de la lata mirando hacia arriba y sin obstrucciones, ya que esta característica está diseñada para liberar la presión interna de manera segura si la unidad falla, y bloquearla con cableado o un panel de gabinete anula esa función de seguridad. Las unidades montadas horizontalmente necesitan suficiente espacio radial alrededor del área de ventilación para permitir la misma ruta de liberación segura, lo que se convierte en una restricción más estricta a medida que el diámetro de la caja aumenta con una mayor capacitancia.
Probar un condensador con respecto a su tamaño nominal antes de reutilizarlo
Los técnicos de campo prueban rutinariamente un capacitor sospechoso antes de descartarlo, ya que un capacitor que parece tener el tamaño o clasificación incorrectos en la etiqueta no siempre es realmente defectuoso y, a la inversa, un capacitor que parece físicamente intacto puede haberse desviado mucho más allá de su tolerancia nominal. La herramienta estándar para esta verificación es un multímetro digital con un rango de capacitancia dedicado o un probador de capacitores especialmente diseñado.
| Valor medido vs uF nominal | Interpretación |
|---|---|
| Dentro de más o menos del 5 al 10 por ciento | El condensador está dentro de la tolerancia normal y puede permanecer en servicio. |
| 10 a 20 por ciento por debajo de la calificación | Degradación temprana; monitorear de cerca o planificar el reemplazo |
| Más del 20 por ciento por debajo de la calificación | Reemplace inmediatamente, el motor corre el riesgo de arrancar con dificultad o sobrecalentarse. |
| Lectura cero o abierta | El devanado interno falló al abrirse, se debe reemplazar el capacitor |
Una lectura del medidor notablemente por encima del valor nominal, en lugar de por debajo de él, es menos común, pero puede indicar un cortocircuito interno en parte del devanado, que se comporta eléctricamente como capacitancia adicional hasta el punto de falla total. Cualquier lectura que se desvíe significativamente en cualquier dirección debe considerarse como motivo de reemplazo en lugar de servicio continuo.
Factores ambientales que influyen en la elección del tamaño del condensador
Seleccionar un tamaño de capacitor no es un ejercicio puramente eléctrico una vez que se tiene en cuenta el entorno de instalación. Las unidades de condensación exteriores, los equipos de techo y las instalaciones marinas o costeras imponen demandas adicionales en el caso físico que van más allá de la clasificación eléctrica base.
Ubicaciones con alta temperatura ambiente
En regiones donde las temperaturas ambiente exteriores superan regularmente los 40 °C, especificar un condensador de una clase de tamaño físico mayor que el mínimo eléctrico estricto es una práctica de ingeniería común, ya que la mayor superficie de la película reduce el aumento de la temperatura de funcionamiento en relación con una unidad de tamaño reducido y extiende directamente la vida útil esperada bajo una carga de calor sostenida.
Ambientes húmedos y costeros
El aire cargado de sal acelera la corrosión de la lata de aluminio y del hardware del terminal, lo que puede comprometer la integridad del sello que protege la película interna del devanado del ingreso de humedad. Los capacitores especificados para uso costero o marino comúnmente usan una construcción de lata recubierta de resina o completamente revestida de plástico en lugar de aluminio desnudo, y este recubrimiento agrega una pequeña cantidad a las dimensiones generales de la caja que deben tenerse en cuenta al confirmar el espacio libre de montaje.
Instalaciones con fuertes vibraciones
Los motores montados en plataformas vibratorias, incluidas algunas instalaciones de bombas agrícolas y ventiladores industriales, se benefician de los condensadores montados en pernos asegurados con una arandela de seguridad en lugar de unidades montadas en correas, ya que la vibración sostenida puede aflojar gradualmente una abrazadera de correa y permitir que el cuerpo del capacitor se mueva contra sus terminales, fatigando eventualmente el cable en el punto en que sale de la lata.
Consideraciones sobre almacenamiento, vida útil y compra al por mayor
Los compradores que adquieran condensadores CBB60 en volumen para la fabricación de equipos o la distribución mayorista deben tener en cuenta las condiciones de almacenamiento como parte del proceso general de planificación de inventario y tamaño. A diferencia de los condensadores electrolíticos, las unidades de película de polipropileno metalizado no requieren un reformado periódico y tienen una vida útil larga y estable cuando se almacenan correctamente, pero una mala práctica de almacenamiento aún puede degradar el rendimiento antes de que el condensador llegue a instalarse.
- Almacene en un ambiente seco con una humedad relativa inferior a aproximadamente el 75 por ciento para evitar la migración de humedad en los sellos de los terminales.
- Mantenga el stock alejado de la luz solar directa y de fuentes de calor como radiadores o paredes exteriores del almacén expuestas a pleno sol.
- Organice el inventario por capacitancia y tamaño de caja juntos, ya que dos cajas de capacitores visualmente similares con diferentes clasificaciones de microfaradios son una fuente común de errores de selección en una línea de producción ocupada.
- Gire primero el material más antiguo, especialmente para unidades de mayor capacitancia donde la densidad de bobinado de la película es mayor y cualquier entrada lenta de humedad tiene una superficie proporcionalmente mayor sobre la que actuar.
Para decisiones de compra al por mayor, los compradores frecuentemente estandarizan una cantidad menor de tamaños de cajas que cubren las combinaciones de capacitancia y voltaje más comunes utilizadas en una línea de productos, en lugar de almacenar todos los valores intermedios. Este enfoque intercambia una pequeña cantidad de especificaciones excesivas en motores de menor demanda por una gestión de inventario significativamente simplificada, menos unidades de almacenamiento y precios por unidad más altos del fabricante en mayores volúmenes de pedidos.
Referencia de terminología clave
| Term | Significado |
|---|---|
| MFD | Abreviatura antigua de microfaradio, todavía impresa en muchas etiquetas de condensadores junto con uF o en lugar de él. |
| VAC | Voltios de corriente alterna, el voltaje nominal que el capacitor está diseñado para soportar continuamente |
| Corriente ondulada | La corriente alterna que fluye a través del condensador durante el funcionamiento normal del motor, la principal fuente de calentamiento interno. |
| Dieléctrico | La capa de película aislante, polipropileno en un CBB60, que separa las capas conductoras metalizadas. |
| Autocuración | Propiedad de la película metalizada que aísla una falla dieléctrica localizada sin un cortocircuito total. |
| Ventilación de alivio de presión | Una sección ranurada o en relieve de la parte superior de la lata diseñada para abrirse de manera segura si aumenta la presión interna durante la falla. |
| Condensador de doble funcionamiento | Una sola lata que alberga dos valores de capacitancia separados que comparten un terminal común, generalmente para compresor y ventilador |
