1 Guía de condensadores de microfaradios: especificaciones, usos y consejos de reemplazo del CBB60

¿Qué es un condensador de 1 microfaradio y por qué es importante?

A Condensador de 1 microfaradio (1 µF) almacena una millonésima parte de un faradio de carga eléctrica. Esto puede parecer trivialmente pequeño, pero en la práctica representa uno de los valores de capacitancia más versátiles en electrónica: útil en circuitos de temporización, acoplamiento de señales, filtrado de audio, desacoplamiento de fuentes de alimentación y aplicaciones de cambio de fase de motores. Cuando alguien se refiere a un "límite de 1 µF", normalmente está señalando un componente que maneja tareas de frecuencia baja a media con precisión y una mínima pérdida de energía.

Para poner la escala en contexto: un faradio es una cantidad enorme de capacitancia que casi nunca se ve en componentes discretos. Un microfaradio equivale a 10⁻⁶ faradios y se ubica cómodamente entre las tapas cerámicas de rango de picofaradios utilizadas para el filtrado de RF y los condensadores electrolíticos de cientos de microfaradios utilizados para el suavizado de energía en masa. Ese término medio es exactamente donde brilla 1 µF: lo suficientemente capaz de interactuar de manera significativa con señales de CA de baja frecuencia y lo suficientemente compacto como para aparecer en todo, desde circuitos de teléfonos inteligentes hasta tableros de motores de lavadoras.

el condensador CBB60 La familia, construida alrededor de la tecnología de película de polipropileno metalizado, aparece con frecuencia en el rango de 1 µF a 100 µF. un Condensador CBB60 de 1 µF Por lo general, se emplea en devanados auxiliares de motores livianos, tableros de control de ventiladores y circuitos de bombas de baja potencia, donde un capacitor de película estable y de larga duración supera a las alternativas más económicas. Comprender cómo se comporta el valor de 1 microfaradio en estos contextos es la base para seleccionar, probar y reemplazar estos componentes correctamente.

el Microfarad Unit Explained: Scale, Conversion, and Practical Reference

el farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Microfaradio (μF o uF) : 1 × 10⁻⁶ F — utilizado en condensadores de motores, acoplamiento de audio y filtrado de fuentes de alimentación
• Nanofaradio (nF) : 1 × 10⁻⁹ F — utilizado en circuitos de temporización y filtros de alta frecuencia; 1 µF = 1.000 nF
• Picofaradio (pF) : 1 × 10⁻¹² F — utilizado en RF, circuitos de antena y osciladores de cristal; 1 µF = 1.000.000 pF

Un condensador de 1 µF con la etiqueta "105" en su cuerpo (común para los tipos cerámicos multicapa) utiliza notación de código: los dos primeros dígitos dan la mantisa (10) y el tercer dígito da el exponente de 10 en picofaradios (5 = 10⁵ pF = 100.000 pF = 0,1 µF). Una pieza etiquetada directamente como "1 µF" o que lleve un "1,0" junto al símbolo µF no es ambigua. Lea siempre atentamente el marcador de la unidad: confundir µF con nF en un condensador de motor puede dar como resultado un componente con una capacitancia 1000 veces menor, lo que provocará que el motor no arranque por completo.

Para aplicaciones de motores, los valores de capacitancia suelen oscilar entre 1 µF y 100 µF, según el tamaño del motor. Un ventilador de techo puede requerir de 1 µF a 5 µF; un motor de bomba monofásico pequeño puede necesitar de 4 µF a 16 µF; un mototambor de lavadora de tamaño completo comúnmente usa de 8 µF a 25 µF. Por lo tanto, el valor de 1 µF corresponde al territorio práctico más pequeño del capacitor de motor: ventiladores auxiliares, bombas de agua pequeñas y motores de inducción de carga liviana.

Cómo funciona el condensador CBB60 y dónde encaja 1 µF

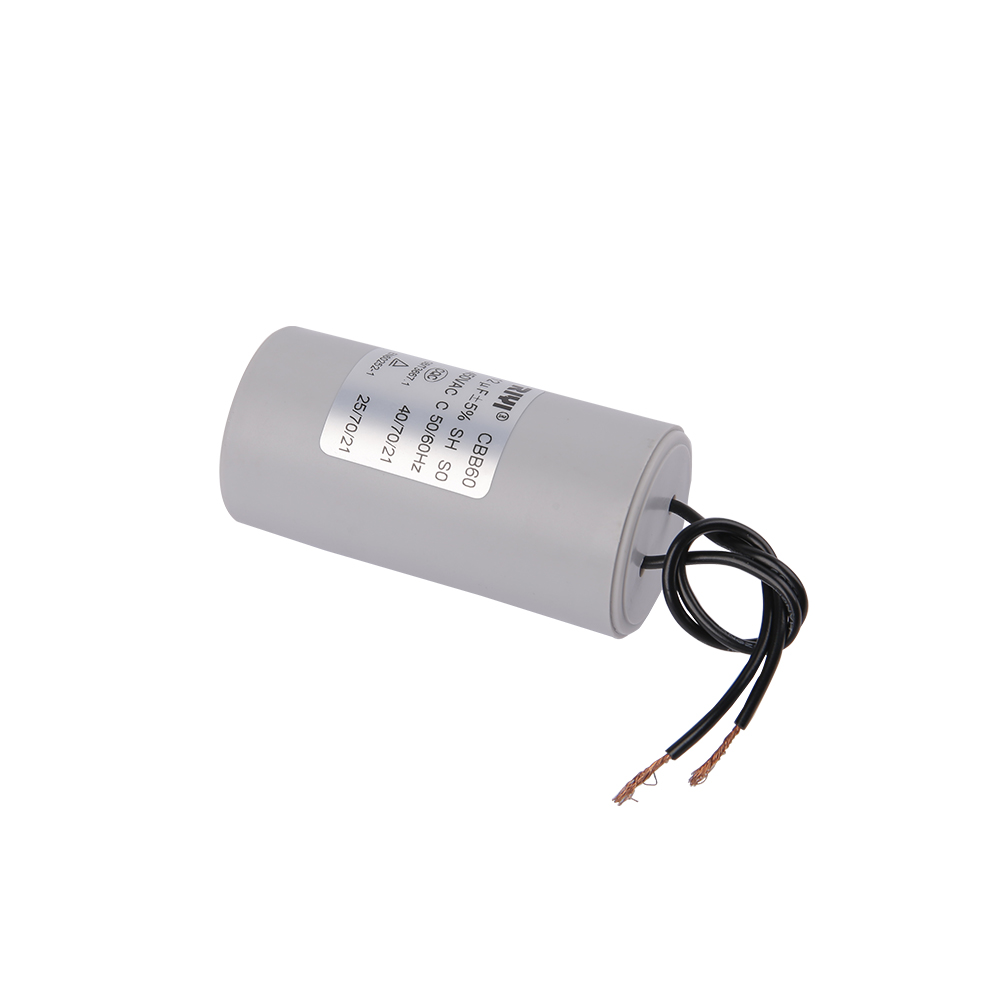

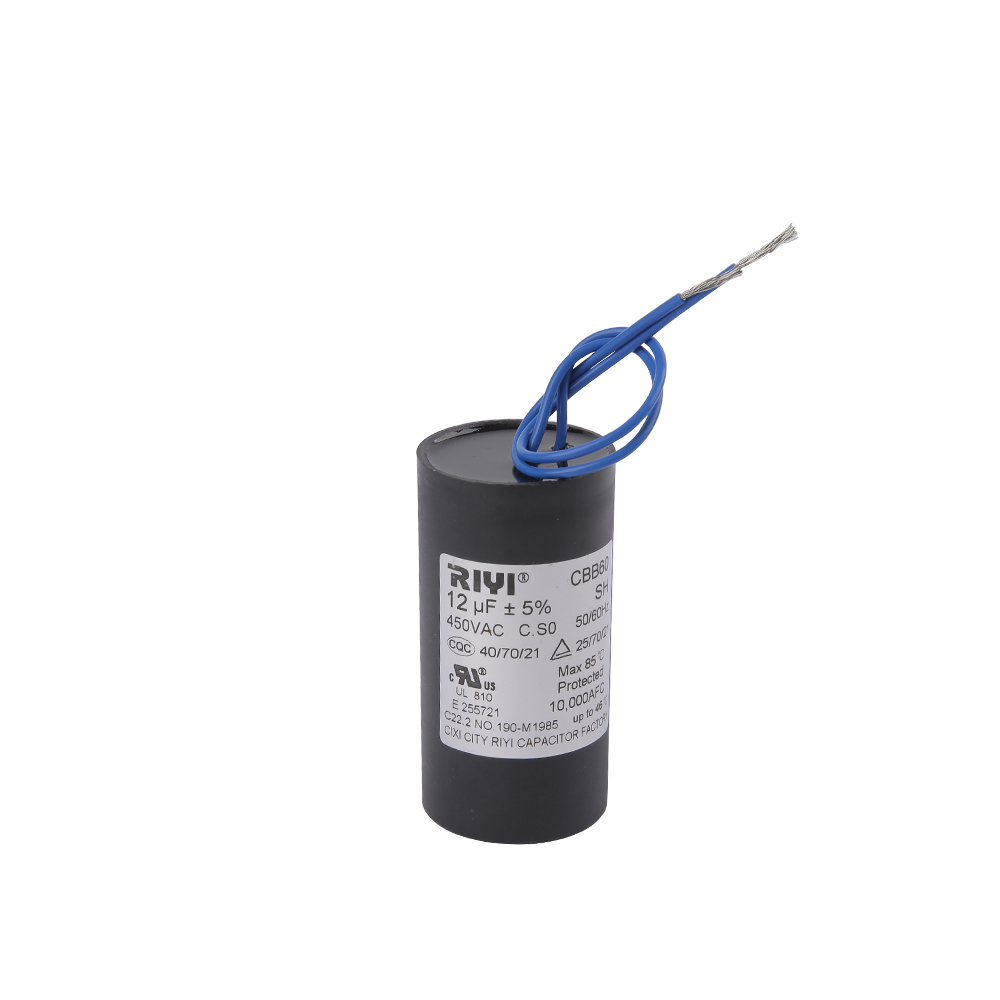

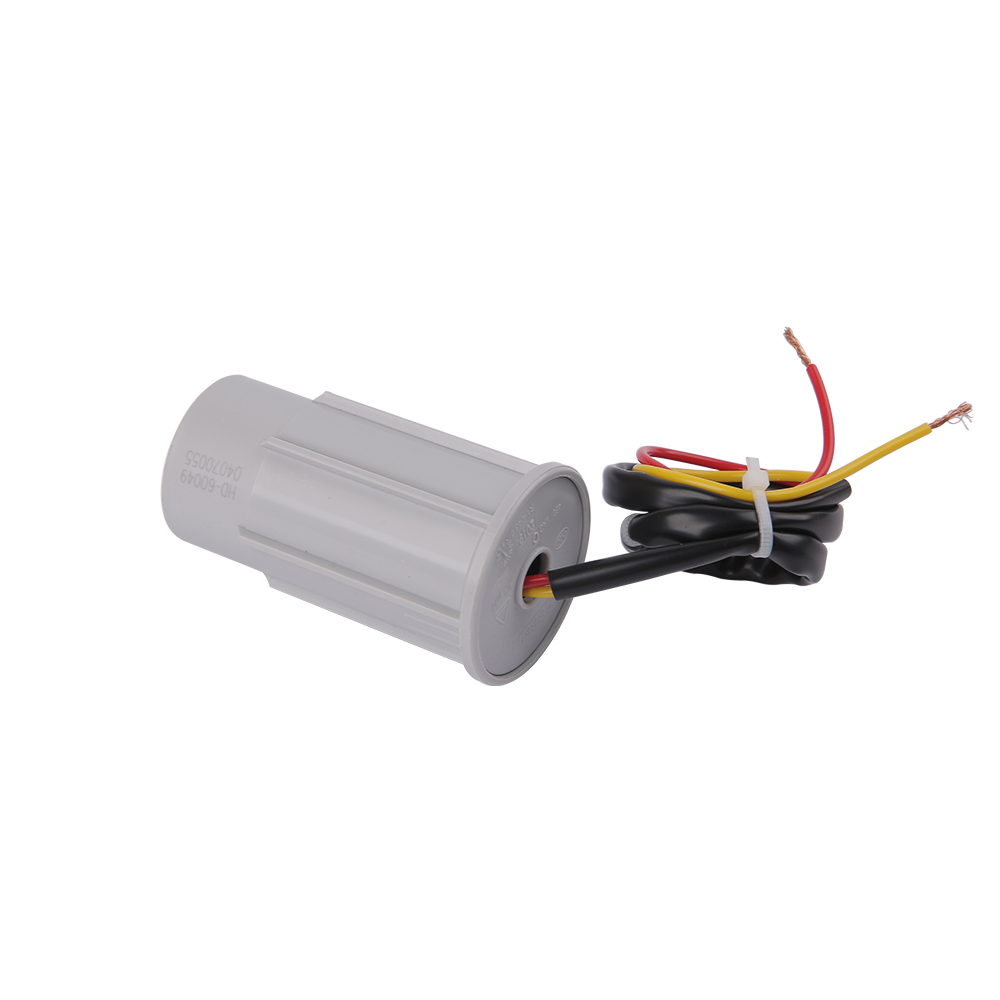

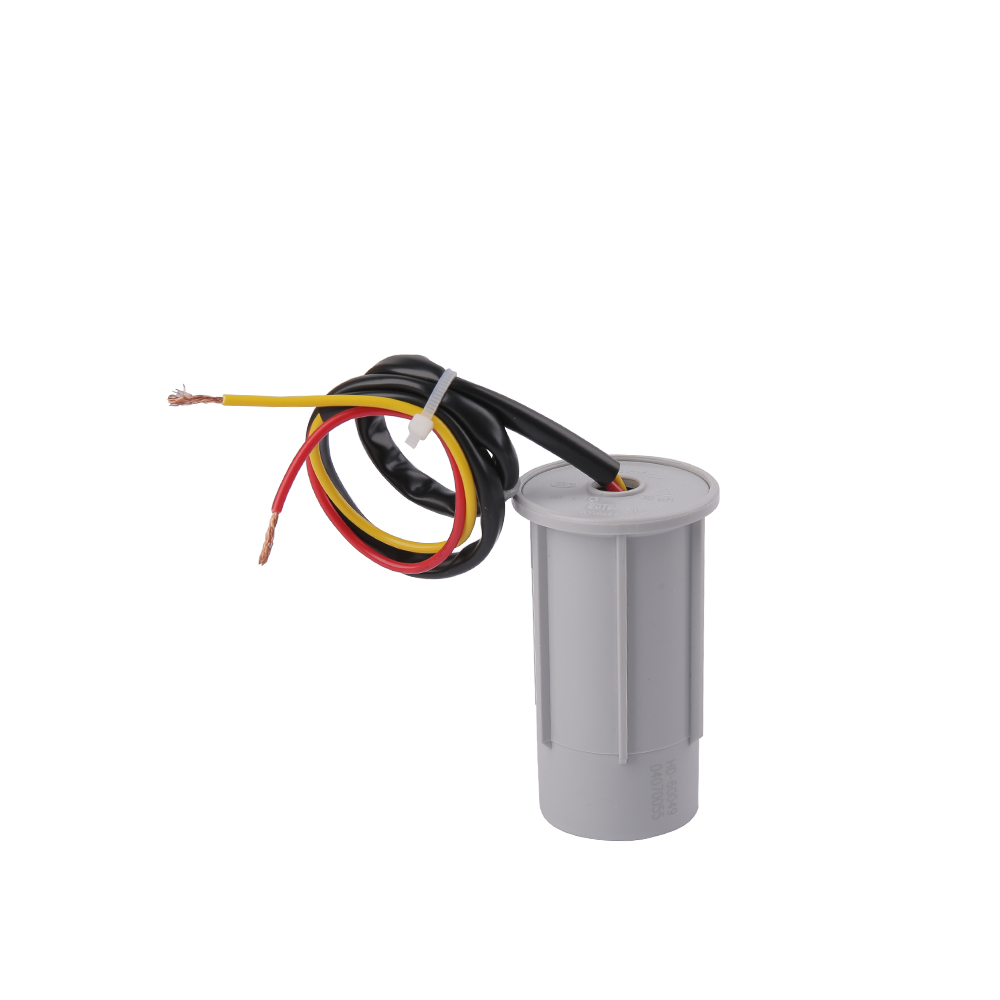

el CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

el core function of a CBB60 capacitor in a single-phase motor is cambio de fase . Una fuente de alimentación de CA monofásica no puede generar por sí sola un campo magnético giratorio, solo produce uno oscilante. Al conectar un capacitor en serie con el devanado auxiliar (arranque), la corriente a través de ese devanado se desplaza aproximadamente 90 grados en relación con la corriente del devanado principal. Esta diferencia de fase crea una aproximación de dos fases suficiente para generar un campo magnético giratorio y producir un par de arranque.

A 1 µF, un condensador CBB60 produce una contribución de cambio de fase relativamente modesta, adecuada para motores con requisitos de par de arranque bajos y devanados auxiliares pequeños. Su reactancia (Xc) a 50 Hz se puede calcular como:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 ohmios

A 60 Hz, eso cae a aproximadamente 2653 ohmios. Esta alta impedancia significa que un condensador de 1 µF permite que solo fluya una pequeña corriente reactiva, lo que es adecuado para motores pequeños donde la resistencia y la inductancia del devanado auxiliar son altas. Emparejar un condensador CBB60 de 1 µF con un motor que requiere 10 µF daría como resultado un par de arranque muy reducido, posibles zumbidos, sobrecalentamiento del devanado auxiliar y, finalmente, falla del motor.

Propiedades de autorreparación de la película metalizada

Una de las ventajas definitorias de la construcción CBB60 es la autorreparación. Cuando se produce un defecto microscópico o una ruptura dieléctrica local, la fina metalización de aluminio o zinc alrededor de la falla se vaporiza casi instantáneamente debido a la energía liberada. Esto aísla el defecto y restaura el dieléctrico, evitando cortocircuitos catastróficos. Un solo evento de autorreparación causa una reducción insignificante en la capacitancia (a menudo menos del 0,01%), lo que significa que el capacitor continúa funcionando de manera confiable incluso después de numerosos eventos de falla menores a lo largo de su vida operativa.

Esta propiedad de autorreparación es una de las razones por las que se prefieren los condensadores CBB60 a los tipos electrolíticos de papel o aluminio para el funcionamiento continuo del motor. Un condensador CBB60 típico de alta calidad está clasificado para 60.000 horas o más de funcionamiento continuo a temperatura nominal, en comparación con las 2000 a 5000 horas de los condensadores electrolíticos de aluminio típicos en condiciones similares.

Especificaciones clave que se deben verificar al seleccionar un condensador CBB60 de 1 microfaradio

Elegir el condensador de 1 µF adecuado para una aplicación de motor va más allá de igualar el número de capacitancia. Varias especificaciones interdependientes determinan si el componente funcionará de manera segura y durará su vida útil nominal.

Clasificación de voltaje: Es seguro subir más, nunca bajar

Una pregunta común al reemplazar un capacitor CBB60 de 1 µF es si una unidad con voltaje nominal más alto puede sustituir al original. La respuesta es sí: reemplazar una unidad de 250 VCA por una de 450 VCA es perfectamente aceptable y, de hecho, proporciona un mayor margen de seguridad. La clasificación de voltaje representa el voltaje máximo que el dieléctrico puede soportar continuamente sin fallar. Usar un capacitor de 450 VCA en un circuito de 230 V simplemente significa que el dieléctrico opera muy por debajo de su límite de tensión, lo que a menudo extiende la vida útil. Nunca sustituya un voltaje nominal más bajo: es probable que un capacitor de 250 VCA en un circuito de 370 V falle rápidamente y podría hacerlo de manera catastrófica.

Tolerancia de capacitancia y rendimiento del motor

Los diseñadores de motores especifican valores de capacitancia con tolerancias, comúnmente ±5% o ±10%, porque el capacitor interactúa con la impedancia del devanado del motor para crear el cambio de fase. Un condensador de 1 µF con una tolerancia de ±10 % podría medir entre 0,9 µF y 1,1 µF. Para la mayoría de los motores de bombas o ventiladores pequeños, este rango es aceptable. Sin embargo, para aplicaciones de control de motores de precisión (variadores de velocidad variable, compresores scroll HVAC o equipos médicos), se garantiza una tolerancia más estricta (±5 % o incluso ±2 %) para mantener un par y una eficiencia constantes en todo el rango de temperaturas de servicio.

Condensador CBB60 frente a otros tipos de condensadores de motor

el CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 frente a CBB61

Tanto el CBB60 como el CBB61 utilizan una película dieléctrica de polipropileno metalizado y se rigen por la norma CEI 60252-1. La única diferencia estructural es el factor de forma: CBB60 es cilíndrico, CBB61 es rectangular (en forma de caja). Eléctricamente, una unidad CBB61 de 1 µF 250 VCA es intercambiable con una unidad CBB60 de 1 µF 250 VCA, siempre que la clase de seguridad, la categoría climática y la configuración de terminales coincidan. La consideración práctica es el ajuste mecánico, ya sea que el soporte de montaje del aparato admita un cilindro o una caja plana.

CBB60 frente a CBB65

el CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

Condensador de arranque electrolítico CBB60 frente a CD60

el CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Aplicaciones en las que un condensador de 1 microfaradio es la elección correcta

el 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Circuitos de devanados auxiliares de motores monofásicos pequeños

Los ventiladores de techo, los extractores de aire, los ventiladores de mesa pequeños y las bombas centrífugas de bajo voltaje son los hogares más comunes para un capacitor de 1 µF en servicio de motor. Estos motores tienen pequeños devanados auxiliares con una impedancia relativamente alta, lo que significa que un condensador grande provocaría una sobrecorriente en el circuito auxiliar. Una unidad de 1 µF proporciona la magnitud de corriente reactiva justa para crear un cambio de fase efectivo sin forzar el aislamiento del devanado. Algunos motores de ventilador de varias velocidades utilizan redes de condensadores (por ejemplo, un condensador de 1 µF y uno de 2 µF conmutados en diferentes combinaciones) para lograr tres configuraciones de velocidad distintas.

Circuitos de temporización y oscilador

En el circuito IC del temporizador 555 clásico, la constante de tiempo se establece mediante la fórmula t = 1,1 × R × C. Con un condensador de 1 µF y una resistencia de 100 kΩ, el ancho del pulso de salida es de aproximadamente 0,11 segundos, un intervalo comúnmente necesario en temporizadores industriales, circuitos de retardo de relé y sistemas de control secuencial. Cambiar de un condensador de 1 µF a uno de 10 µF en el mismo circuito multiplica ese retraso diez veces hasta 1,1 segundos. Esto hace que 1 µF sea un "paso unitario" natural para el diseño de circuitos de sincronización, ofreciendo una escala intuitiva para el cálculo.

Acoplamiento y filtrado de señales de audio

En electrónica de audio, un condensador de 1 µF en función de acoplamiento crea un filtro de paso alto. Combinada con una carga de 10 kΩ, la frecuencia de corte de -3 dB es de aproximadamente 16 Hz, justo en la parte inferior del rango audible. Esto hace que los condensadores de acoplamiento de 1 µF sean comunes en los diseños de amplificadores de audio donde el objetivo es pasar todas las frecuencias audibles y al mismo tiempo bloquear cualquier compensación de CC que cambiaría el punto de funcionamiento de las etapas posteriores. Los condensadores de película, incluida la película de polipropileno utilizada en la construcción del CBB60, suelen ser los preferidos para el acoplamiento de audio debido a su baja distorsión en comparación con los tipos electrolíticos.

Desacoplamiento de la fuente de alimentación

En el diseño de fuente de alimentación analógica y de señal mixta, un condensador de desacoplamiento de 1 µF colocado cerca del pin de alimentación de un IC suprime el ruido de frecuencia media en el rango de 100 kHz a varios MHz que un electrolítico a granel más grande no puede manejar con la suficiente rapidez. Es una práctica común emparejar un electrolítico de 100 µF (a granel) con un capacitor cerámico o de película de 1 µF (frecuencia media) y un cerámico de 100 nF (alta frecuencia) en cada riel de suministro, cubriendo tres décadas de frecuencia con tres componentes.

Tableros de control de motores y ventiladores de velocidad variable

Los controladores electrónicos de velocidad para ventiladores de techo y motores de pequeños electrodomésticos suelen incluir un condensador de película de polipropileno de 1 µF en sus circuitos amortiguadores. Estos amortiguadores suprimen los picos de voltaje generados cuando los devanados del motor inductivo son conmutados por dispositivos TRIAC o transistores. Sin el condensador amortiguador, estos picos pueden exceder varios cientos de voltios en microsegundos, destruyendo el dispositivo de conmutación. Un condensador de 1 µF emparejado con una resistencia en serie (a menudo de 10 a 100 Ω) es una configuración de amortiguador estándar para motores en el rango de potencia de 50 a 500 W.

Cómo probar un condensador de 1 microfaradio con un multímetro

Verificar que un capacitor de 1 µF esté funcionando correctamente antes o después de la instalación es sencillo con un multímetro digital moderno que incluye una función de medición de capacitancia. El proceso dura menos de cinco minutos y puede confirmar si un componente sospechoso es realmente defectuoso o si la falla se encuentra en otra parte del circuito.

1. Desconectar la energía: Nunca pruebe un condensador mientras el circuito esté energizado. Para los condensadores en circuitos de motores, espere también 30 segundos después de desconectar la alimentación antes de tocar los terminales; la carga residual puede persistir.
2. Descargue el condensador: Para un capacitor de 1 µF, una resistencia de 10 kΩ puenteada entre los terminales durante 2 a 3 segundos es suficiente para llevar el voltaje residual a un nivel seguro. Los condensadores más grandes requieren tiempos de descarga más prolongados.
3. Configure el multímetro: Cambie al modo de medición de capacitancia (CAP o µF). Algunos medidores requieren seleccionar un rango; Elija el rango más bajo que pueda mostrar 1 µF, generalmente el rango de 2 µF o 10 µF.
4. Conecte y mida: Toque las sondas del medidor con los terminales del capacitor. Para los condensadores de película no polarizados como los del tipo CBB60, la polaridad no importa. Para condensadores electrolíticos, haga coincidir el rojo con el positivo y el negro con el negativo.
5. Interpreta la lectura: Un condensador de 1 µF en buen estado debe leer entre 0,9 µF y 1,1 µF (dentro de una tolerancia de ±10%). Una lectura superior al 10 % por debajo del valor nominal indica deterioro. Una lectura de 0 u "OL" (circuito abierto) significa que el dieléctrico se ha roto y la pieza debe ser reemplazada.

Si su multímetro no tiene una función de capacitancia, un método alternativo es la prueba de tiempo de carga: cargue el capacitor a través de una resistencia conocida de una fuente de CC y mida el tiempo para alcanzar el 63,2 % del voltaje de alimentación (una constante de tiempo, τ = RC). Para un condensador de 1 µF y una resistencia de 10 kΩ, τ = 0,01 segundos . Este método requiere un osciloscopio o un voltímetro rápido y generalmente está reservado para técnicos con equipos más avanzados.

Señales de que ha fallado un condensador CBB60 de 1 µF

La falla del condensador en los circuitos de motores rara vez ocurre instantáneamente. Más a menudo, la capacitancia desciende gradualmente a medida que el dieléctrico envejece, un proceso acelerado por el calor, los picos de voltaje y la alta humedad. Reconocer los primeros síntomas de la degradación del condensador puede salvar un motor de daños permanentes en el devanado.

• El motor tararea pero no arranca — el síntoma más común de un condensador de funcionamiento completamente defectuoso. El motor recibe energía y el devanado principal se energiza, pero sin la corriente desfasada del devanado auxiliar, no se forma ningún campo magnético giratorio y el rotor permanece quieto.
• Velocidad del motor reducida — un condensador parcialmente degradado puede permitir que el motor arranque y funcione, pero con un par reducido y una velocidad inferior a la nominal. Un ventilador que funciona notablemente más lento de lo normal suele tener un condensador al 70-80% de su valor nominal.
• Calor excesivo del motor — cuando la capacitancia del capacitor cae, la corriente del devanado auxiliar se desequilibra en relación con el devanado principal, lo que provoca una corriente más alta de lo normal en ambos devanados y una temperatura elevada del motor.
• Disyuntores disparados durante el arranque del motor — un condensador deteriorado hace que el motor consuma una corriente de entrada mucho mayor en el arranque, a veces suficiente para disparar el disyuntor que protege el circuito.
• Daño físico visible — el abombamiento de la carcasa del condensador, las grietas en el sello del extremo de resina o la decoloración marrón son signos de sobreesfuerzo térmico. Cualquier condensador que muestre daños físicos debe reemplazarse independientemente de su valor de capacitancia medido.

En caso de duda, el reemplazo es económico en comparación con el costo de un motor quemado. Un condensador CBB60 de 1 µF de calidad suele costar menos de 5 dólares. Un motor de repuesto o una llamada de servicio para diagnosticar una falla del motor causada por descuidar un capacitor defectuoso cuesta significativamente más.

Guía paso a paso para reemplazar un condensador CBB60 de 1 µF

Reemplazar un capacitor de funcionamiento en un motor o ventilador pequeño es una reparación sencilla que la mayoría de los propietarios de viviendas o técnicos de mantenimiento con inclinaciones técnicas pueden realizar de forma segura. La regla de seguridad crítica es simple: Siempre desconecte la energía y verifique que esté apagada antes de tocar cualquier componente. .

1. Desconecte el aparato de su fuente de alimentación. Para equipos cableados, apague el disyuntor y verifique con un probador de voltaje sin contacto.
2. Fotografíe el condensador original y sus conexiones de cableado antes de retirar cualquier cosa. Esto proporciona una referencia para volver a conectar el reemplazo correctamente.
3. Descargue el condensador usando una resistencia entre sus terminales. Aunque un condensador de 1 µF almacena sólo una pequeña cantidad de energía, este paso es una buena práctica antes de manipularlo.
4. Tenga en cuenta las especificaciones exactas impresas en el cuerpo del condensador: capacitancia (μF), tensión nominal (VAC), frecuencia (Hz) y cualquier código adicional (SH, P2, categoría climática). Estos determinan la pieza de repuesto.
5. Obtenga un reemplazo con la misma capacitancia, igual o mayor voltaje nominal, mismo o mayor rango de temperatura y la misma configuración de terminales (conexión rápida de pala, cables o terminales de tornillo).
6. Conecte el repuesto tomando como referencia la fotografía. Para los condensadores CBB60 estándar de dos terminales, la polaridad no es relevante: cualquiera de los terminales se puede conectar a cualquier cable.
7. Asegure el capacitor en su soporte o clip de montaje. Los condensadores cilíndricos CBB60 normalmente se montan con una correa de metal o plástico alrededor del cuerpo.
8. Restaure la energía y pruebe el motor para comprobar si su comportamiento de arranque y funcionamiento es correcto. Si el motor aún zumba o no arranca, verifique el interruptor centrífugo, la sobrecarga térmica o los devanados del motor antes de asumir otra falla del capacitor.

Almacenamiento, manipulación y normas internacionales para condensadores CBB60

Los condensadores son generalmente componentes robustos, pero un almacenamiento inadecuado puede degradar su rendimiento incluso antes de instalarlos. Los condensadores de película como la serie CBB60 son menos sensibles a las condiciones de almacenamiento que los electrolíticos de aluminio, pero algunas precauciones prolongan significativamente la vida útil.

• Almacenar en un ambiente fresco y seco con temperaturas entre 5°C y 40°C y humedad relativa inferior al 75%. La alta humedad durante períodos prolongados puede penetrar la carcasa de plástico e introducir humedad en el dieléctrico, reduciendo la resistencia del aislamiento.
• Evite la luz solar directa o la exposición a los rayos UV. La radiación ultravioleta degrada el polipropileno con el tiempo, lo que puede afectar las propiedades eléctricas de la película.
• Mantener alejado de productos químicos corrosivos, disolventes y entornos con niebla salina. Las clavijas terminales metálicas y las tapas de los extremos pueden corroerse, aumentando la resistencia de contacto.
• Los condensadores de película como los del tipo CBB60 no requieren un reformado (reenergización) periódico como lo hacen los condensadores electrolíticos de aluminio, lo que los hace más tolerantes en el almacenamiento a largo plazo. Un condensador CBB60 de 1 µF almacenado correctamente durante cinco años debería funcionar de manera idéntica a uno nuevo.

Estándares y certificaciones internacionales

Los condensadores CBB60 de calidad destinados a su uso en electrodomésticos, equipos HVAC y motores industriales se fabrican y prueban según los estándares internacionales establecidos. La compra de fuentes certificadas garantiza que el componente funcione según lo etiquetado e incluya las protecciones de seguridad necesarias.

• IEC 60252-1 : El principal estándar internacional para condensadores de motores de CA. Define métodos de prueba para capacitancia, tan delta, resistencia de aislamiento, resistencia de voltaje y rendimiento de temperatura.
• GB/T 3667 : La norma nacional china equivalente a IEC 60252-1, que sirve como referencia de diseño directa para los condensadores de la serie CBB.
• UL 810 : El estándar norteamericano para condensadores, requerido para los productos vendidos en los Estados Unidos. Los condensadores CBB60 listados por UL llevan la marca UL y la designación cUL para Canadá.
• VDE : Certificación de la asociación alemana de ingeniería eléctrica requerida para productos en el mercado europeo. Un condensador con la marca VDE ha superado rigurosas pruebas independientes.
• Cumplimiento de RoHS : Garantiza que el condensador esté libre de sustancias peligrosas, como plomo, mercurio, cadmio y ciertos retardantes de llama bromados, necesarios para los productos vendidos dentro de la Unión Europea.

Al adquirir un condensador CBB60 de 1 µF para uso comercial o industrial, solicite siempre las certificaciones pertinentes al proveedor. Los condensadores falsificados o de calidad inferior que afirman falsamente clasificaciones son un problema documentado en el mercado: un condensador etiquetado como 1 µF / 450 VCA que en realidad está clasificado para solo 250 VCA fallará en condiciones normales de funcionamiento, lo que podría causar daños al motor o incluso un incendio en carcasas cerradas.
