¿Qué electrodomésticos utilizan un condensador CBB60? Guía completa

¿Qué electrodomésticos utilizan habitualmente CBB60?

La respuesta directa: el condensador CBB60 Se encuentra más comúnmente en motores de CA monofásicos utilizados en bombas de agua, acondicionadores de aire, lavadoras, bombas de piscina y compresores. Todos estos son aparatos impulsados ​​por motor que requieren un condensador de funcionamiento para mantener un funcionamiento eficiente y continuo. El CBB60, también conocido como condensador de funcionamiento de motor o condensador de película de CA, está diseñado específicamente exactamente para estos circuitos de motor de funcionamiento continuo y ciclo de trabajo alto. Si alguna vez reemplazó el motor de una bomba de agua o hizo que un técnico de HVAC revisara su aire acondicionado, existe una gran posibilidad de que haya estado involucrado un capacitor CBB60.

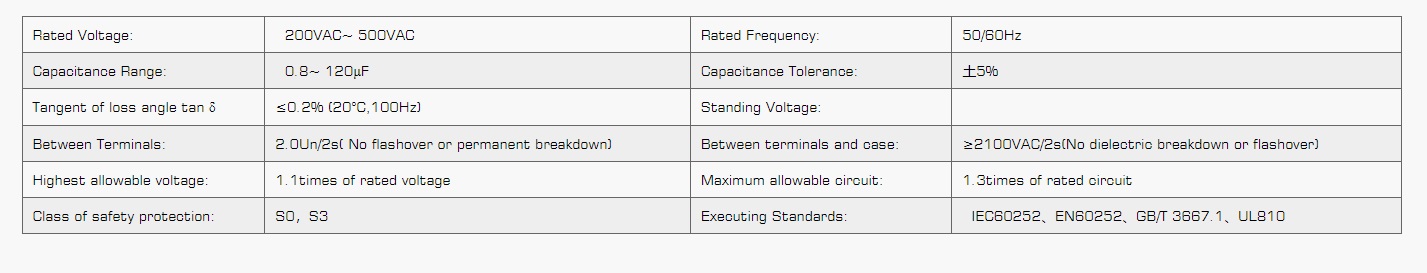

A diferencia de los capacitores electrolíticos de uso general, el CBB60 utiliza una película dieléctrica de polipropileno que le permite manejar voltajes de CA de manera continua, generalmente clasificados en 250 VCA o 450 VCA - sin degradarse rápidamente. Su capacitancia suele oscilar entre 1 µF a 100 µF , lo que lo hace adecuado para una amplia gama de tamaños de motores que se encuentran en equipos domésticos y comerciales ligeros. Comprender exactamente qué electrodomésticos dependen de este componente ayuda a los propietarios y técnicos a diagnosticar fallas más rápido y encontrar el reemplazo adecuado.

Bombas de agua: la aplicación más común de los condensadores CBB60

Las bombas de agua, ya sea para suministro de agua doméstica, riego de jardines o circulación de piscinas, son el segmento de aplicación más grande del condensador CBB60. Los motores de inducción monofásicos de estas bombas no pueden arrancar automáticamente sin un condensador de cambio de fase. El CBB60 crea la diferencia de fase necesaria entre los devanados de arranque y funcionamiento, lo que permite que el motor desarrolle un par de arranque y mantenga un campo magnético giratorio estable durante el funcionamiento continuo.

Para una bomba de agua doméstica típica con una potencia nominal de 370 W a 750 W, el condensador CBB60 asociado normalmente tendrá una capacitancia de 8 µF a 20 µF a 450 VCA . Las bombas más grandes, como las que se utilizan en sistemas de filtración de piscinas de 1 HP a 2 HP, pueden requerir condensadores en el Rango de 25 µF a 50 µF . El uso de un condensador de tamaño insuficiente hace que el motor se sobrecaliente y consuma corriente excesiva; uno demasiado grande genera inestabilidad y reduce la eficiencia.

Signos de un CBB60 fallido en una bomba de agua

• El motor de la bomba zumba pero no arranca o el arranque es lento
• El motor dispara el protector de sobrecarga térmica poco después del arranque.
• Abultamientos, grietas o fugas visibles en el cuerpo del condensador
• Capacitancia medida más del 5% por debajo del valor nominal
• El motor funciona pero a una velocidad o presión de salida notablemente reducidas.

Los condensadores de las bombas de piscina, en particular, están sujetos a un estrés ambiental extremo (calor exterior, exposición a los rayos UV y humedad), lo que acorta significativamente su vida útil en comparación con los condensadores de los electrodomésticos de interior. En climas cálidos, es posible que sea necesario reemplazar el condensador CBB60 de una bomba de piscina cada 3 a 5 años , incluso en funcionamiento normal.

Aires acondicionados y sistemas HVAC

Podría decirse que los acondicionadores de aire son la aplicación más destacada de los condensadores tipo CBB60 en el hogar. Tanto el motor del compresor como el motor del ventilador del condensador exterior en un acondicionador de aire tipo split generalmente requieren capacitores de funcionamiento. En muchas unidades, un condensador de doble funcionamiento maneja ambas funciones en una sola carcasa, pero las características eléctricas son idénticas a las de un CBB60 estándar: película de polipropileno, clasificación CA y diseñada para servicio continuo.

Para un aire acondicionado split residencial de 1 a 1,5 toneladas, el capacitor de funcionamiento del compresor generalmente tiene una clasificación de 35 µF a 45 µF a 370 VCA o 440 VCA . El condensador del motor del ventilador en la misma unidad suele ser más pequeño: alrededor 5 µF a 10 µF . En los acondicionadores de aire de habitación tipo ventana, un solo condensador CBB60 a menudo cumple la función combinada de arranque/funcionamiento de un motor PSC (condensador dividido permanente), con valores comúnmente en el Rango de 2 µF a 6 µF a 450 VCA .

Los técnicos de HVAC informan que la falla del capacitor es una de las principales causas de llamadas de servicio de aire acondicionado durante los meses de verano. El calor es el enemigo de los condensadores: cada aumento de 10 °C en la temperatura de funcionamiento reduce aproximadamente a la mitad la vida útil esperada. En una unidad condensadora exterior mal ventilada, la temperatura ambiente puede exceder los 60°C a 70°C en días calurosos, lo que está muy por encima de la clasificación de temperatura estándar del CBB60 de 85ºC o 105°C dependiendo del grado.

Especificaciones típicas del condensador CBB60 para equipos de aire acondicionado

Lavadoras y secadoras

Las lavadoras de carga superior con motores de inducción monofásicos (que siguen siendo el diseño dominante en muchos mercados del mundo) dependen de un condensador CBB60 como parte integral de su circuito de motor. El capacitor permite que el motor produzca el torque necesario para la carga pesada del tambor durante los ciclos de lavado y centrifugado. Sin un condensador que funcione, el motor no arranca por completo o funciona con un par muy reducido, lo que provoca ciclos de centrifugado incompletos y ropa mojada.

Para una lavadora de carga superior estándar de 5 kg a 7 kg de capacidad con un motor en el rango de 180 W a 370 W, el condensador CBB60 normalmente tendrá una potencia nominal de 6 µF a 12 µF a 450 VCA . Los cargadores superiores de calidad comercial más grandes pueden usar condensadores de hasta 20 µF . En las lavadoras de tipo tambor (carga frontal), el diseño del motor varía (muchas lavadoras de carga frontal modernas utilizan motores universales o motores accionados por inversor que no requieren un condensador de funcionamiento), pero los diseños de carga frontal más antiguos y muchos modelos económicos todavía incorporan motores de inducción monofásicos emparejados con un CBB60.

Las secadoras con calentamiento por resistencia eléctrica y un motor de ventilador también suelen utilizar condensadores CBB60 en los circuitos del motor del tambor y del motor del ventilador. En una secadora eléctrica con ventilación típica, es posible que encuentre dos condensadores CBB60 separados: uno para el mototambor (generalmente 3 µF a 8 µF ) y uno para el motor del ventilador (a menudo 2 µF a 5 µF ).

Por qué los condensadores de las lavadoras fallan antes de tiempo

Los motores de las lavadoras experimentan algunas de las tensiones eléctricas más exigentes de cualquier condensador de electrodomésticos. Cada ciclo de lavado implica múltiples arranques bajo carga, picos de voltaje debido a la corriente de entrada y, en la fase de centrifugado, una operación sostenida de alto torque. Los condensadores en esta aplicación están expuestos a la vibración de la propia máquina, lo que puede debilitar las conexiones internas con el tiempo. En la práctica, el condensador CBB60 de una lavadora puede durar desde 5 a 12 años , dependiendo de la frecuencia de uso y la calidad de la energía en la red local.

Refrigeradores y congeladores con circuitos de arranque de compresor

Si bien muchos refrigeradores modernos usan arrancadores PTC (coeficiente de temperatura positivo) en lugar de capacitores de funcionamiento, una parte importante de los refrigeradores más antiguos, los congeladores horizontales grandes y las unidades de refrigeración comercial continúan usando motores de compresores con arranque por capacitor o accionados por capacitor. En estos diseños, se utiliza un condensador CBB60 (o una versión plana CBB61 de la misma tecnología) como condensador de funcionamiento permanente o en combinación con un condensador de arranque electrolítico.

Es especialmente probable que los congeladores horizontales grandes (de 200 litros y más) utilicen un condensador de funcionamiento, ya que sus compresores de mayor potencia se benefician de la mejora de eficiencia que proporciona un condensador de funcionamiento. Los valores típicos para los condensadores de funcionamiento de refrigeradores o congeladores varían desde 3 µF a 15 µF a 250 VCA . La clasificación de voltaje más baja (250 VCA frente a los 450 VCA comunes en aplicaciones de bombas) es apropiada porque los motores del compresor del refrigerador funcionan a voltajes más bajos con respecto al capacitor.

Es importante no confundir el condensador cbb60 con el condensador de arranque electrolítico que a veces se encuentra en los refrigeradores. El CBB60 es un condensador de tipo película diseñado para funcionamiento continuo; permanece en el circuito durante el funcionamiento normal. Por el contrario, un condensador de arranque electrolítico solo está en circuito durante una fracción de segundo durante el arranque del motor y debe desconectarse mediante un relé o dispositivo PTC una vez que el motor alcanza la velocidad.

Ventiladores, extractores de aire y ventiladores de techo

Los ventiladores de techo, los extractores de aire industriales, los ventiladores de ventilación del ático y los ventiladores de campana extractora suelen utilizar motores de inducción monofásicos con una configuración de condensador dividido permanente (PSC), y el condensador CBB60 (o su variante cercana, el CBB61) es el componente que hace que esta configuración funcione. En los motores PSC, el condensador está conectado permanentemente al devanado auxiliar, creando el cambio de fase que produce el par de arranque y mantiene la eficiencia de funcionamiento.

Para un ventilador de techo estándar con una potencia de motor de 50 W a 75 W, el condensador de funcionamiento normalmente será 2 µF a 4 µF a 250 VCA . Los extractores de aire industriales más grandes en el rango de 100 W a 370 W pueden usar condensadores de hasta 8 µF a 12 µF . El control de velocidad en los ventiladores de techo a menudo se logra cambiando entre diferentes valores de capacitores, razón por la cual algunas carcasas de motores de ventiladores de techo contienen dos o tres capacitores de diferentes valores para proporcionar configuraciones de velocidad baja, media y alta.

La variante CBB61 merece una mención aquí, ya que es esencialmente la misma tecnología de condensador de película de polipropileno que el CBB60, pero empaquetada en una carcasa plana (rectangular) en lugar del factor de forma cilíndrico del CBB60. El CBB61 se usa más comúnmente en ventiladores de techo y ventiladores de ventilación más pequeños donde el espacio de montaje exige un perfil plano. Ambos tipos comparten las mismas características eléctricas básicas y los mismos modos de falla.

Valores del condensador del ventilador de techo para diferentes configuraciones de velocidad

• Alta velocidad: normalmente utiliza el valor de capacitancia completo (por ejemplo, 4 µF)
• Velocidad media: capacitancia reducida mediante conmutación o devanado con toma (por ejemplo, 3 µF o 2,5 µF)
• Baja velocidad: capacitancia mínima (por ejemplo, 1,5 µF a 2 µF)

Cuando un ventilador de techo funciona solo a una velocidad o deja de responder al control de velocidad, una de las primeras cosas que se debe verificar es un capacitor degradado o en cortocircuito. Deriva de capacitancia de más de ±5% del valor nominal generalmente se considera causa de reemplazo en aplicaciones de ventiladores.

Otras aplicaciones domésticas y comerciales ligeras

Más allá de las principales categorías de electrodomésticos mencionadas anteriormente, el condensador CBB60 aparece en una gama sorprendentemente amplia de otros equipos impulsados por motor que se encuentran dentro y alrededor del hogar. Cada una de estas aplicaciones tiene su propio rango de capacitancia y requisitos de voltaje típicos, pero todas comparten la misma necesidad fundamental: un capacitor de película de CA confiable y de larga duración para soportar el funcionamiento de un motor monofásico.

• Abridores de puertas de garaje: El motor de transmisión por cadena o de tornillo en un abridor de puerta de garaje residencial típico (de 350 W a 750 W) a menudo usa un capacitor de funcionamiento CBB60 en el Rango de 5 µF a 12 µF a 250 VCA o 450 VCA .
• Compresores de aire: Los compresores de aire monofásicos portátiles y estacionarios para talleres domésticos suelen utilizar tanto un condensador de arranque (electrolítico) como un condensador de funcionamiento (CBB60). El capacitor de funcionamiento CBB60 en un compresor de 1 HP a 2 HP generalmente tiene una clasificación de 20 µF to 40µF at 450VAC .
• Bombas sumergibles: Las bombas de pozo y las bombas de sumidero sumergibles utilizan capacitores CBB60 clasificados para servicio adyacente a inmersión continua, generalmente 10 µF a 30 µF a 450 VCA , a menudo con una tolerancia a temperaturas más altas de 105°C.
• Deshumidificadores: Tanto el compresor como el motor del ventilador de un deshumidificador residencial utilizan condensadores de funcionamiento; Los valores dependen del tamaño de la unidad, pero a menudo oscilan entre 2 µF a 8 µF a 370 VCA o 450 VCA .
• Bombas de calor: De diseño similar a los acondicionadores de aire, las unidades exteriores con bomba de calor utilizan condensadores de funcionamiento equivalentes a CBB60 tanto en el compresor como en el motor del ventilador.
• Bombas de circulación del calentador de agua: Los sistemas de calentadores de agua solares y los sistemas de calefacción hidrónica con pequeñas bombas de circulación suelen utilizar condensadores CBB60 con clasificación de 4 µF a 10 µF a 250 VCA .
• Secadoras de granos y ventiladores agrícolas: Los grandes ventiladores axiales utilizados en la agricultura y la manipulación de cereales a menudo dependen de condensadores CBB60, a veces en bancos de condensadores para circuitos de simulación trifásicos de alta potencia.

Cómo identificar y verificar un condensador CBB60 en un electrodoméstico

Al realizar el mantenimiento de cualquiera de los electrodomésticos enumerados anteriormente, identificar el capacitor cbb60 correcto para reemplazar requiere leer tres parámetros clave de la etiqueta del componente existente: capacitancia (en µF), tensión nominal (VAC) y, a veces, frecuencia nominal (50 Hz o 60 Hz). Estos valores deben coincidir exactamente o dentro de tolerancias aceptables para una operación segura y efectiva.

La tensión nominal del condensador de repuesto debe ser igual o mayor que el original — nunca bajes. El uso de un capacitor de 250 VCA cuando se requiere uno de 450 VCA es un riesgo para la seguridad que puede provocar fallas dieléctricas, fallas del capacitor e incendios. En la práctica, generalmente es aceptable usar un capacitor de 450 VCA en una aplicación de 250 VCA, ya que la tensión nominal más alta proporciona un margen de seguridad adicional sin afectar el rendimiento de la capacitancia.

La tolerancia de capacitancia para el reemplazo de CBB60 debe permanecer dentro de ±5% del valor nominal para aplicaciones de condensadores de funcionamiento. Ir significativamente por encima de la capacitancia nominal hace que el motor consuma un exceso de corriente en el devanado auxiliar; ir significativamente por debajo reduce el par y la confiabilidad del arranque. Para aplicaciones de compresores y bombas donde la eficiencia del motor es crítica, es preferible mantenerse dentro de ±3%.

Proceso de verificación de condensadores paso a paso

1. Desconecte el aparato de la alimentación y déjelo reposar durante al menos 5 minutos antes de tocar cualquier condensador; algunos condensadores retienen una carga peligrosa después de cortar la alimentación.
2. Descargue el condensador de forma segura utilizando una resistencia de descarga (normalmente de 10 kΩ a 20 kΩ, 5 W) conectada a través de los terminales antes de manipularlo.
3. Lea la etiqueta del capacitor existente para conocer la capacitancia (μF), el voltaje (VAC) y la clasificación de temperatura.
4. Utilice un multímetro digital con función de medición de capacitancia para medir la capacitancia real del capacitor viejo; comparar con el valor nominal.
5. Si la capacitancia medida es más del 5% por debajo del valor nominal, o si el capacitor muestra daños físicos (abultamiento, grietas, fugas), reemplácelo.
6. Seleccione un condensador CBB60 de repuesto con una tensión nominal igual o superior y una capacitancia dentro de ±5% del original.
7. Verifique que las dimensiones físicas (diámetro y longitud para CBB60 cilíndrico) se ajusten al soporte de montaje o la carcasa del electrodoméstico.

CBB60 frente a otros tipos de condensadores: por qué se utiliza este componente específico

Una pregunta común tanto de los técnicos como de los propietarios curiosos es: ¿por qué específicamente el condensador CBB60 y no un condensador electrolítico o un condensador cerámico? La respuesta está en los requisitos eléctricos fundamentales de los circuitos de funcionamiento de motores de CA.

Los condensadores electrolíticos están polarizados: solo pueden manejar de forma segura voltaje CC, no CA. Conectar un condensador electrolítico a través del devanado de un motor de CA lo destruiría rápidamente y crearía un riesgo de incendio o explosión. La película dieléctrica de polipropileno del CBB60 no está polarizada y maneja el voltaje de CA de manera eficiente, con una resistencia interna (ESR) muy baja y una pérdida dieléctrica mínima, características que son críticas para el funcionamiento continuo de CA.

Los condensadores cerámicos, aunque tampoco están polarizados, están disponibles solo en valores de capacitancia muy pequeños (picofaradios a microfaradios) y no pueden alcanzar el rango de capacitancia de 5 µF a 100 µF necesario para aplicaciones de funcionamiento de motores en los tamaños físicos que son prácticos para el uso de electrodomésticos.

El condensador CBB60 también ofrece propiedades de autocuración — una de las características más importantes para la confiabilidad a largo plazo. Cuando se produce una falla dieléctrica menor en un defecto microscópico, la película del electrodo metalizado en el CBB60 se vaporiza localmente, aislando el defecto y restaurando el aislamiento. Esto evita que un defecto menor se convierta en una falla catastrófica. La mayoría de los condensadores CBB60 están clasificados para una vida útil de 100.000 horas en condiciones de funcionamiento estándar, superando con creces los condensadores electrolíticos utilizados en los circuitos de arranque.

Comparación: CBB60 frente a otros tipos de condensadores para aplicaciones de motores

¿Qué sucede cuando falla un condensador CBB60 en un electrodoméstico?

Comprender los modos de falla de un capacitor cbb60 ayuda a diagnosticar con precisión los problemas del electrodoméstico antes de comprometerse con reparaciones más costosas. El comportamiento de falla varía dependiendo de cómo falla el capacitor: circuito abierto, cortocircuito o pérdida gradual de capacitancia.

Falla de circuito abierto

Cuando un CBB60 falla al abrirse (la conexión interna se rompe), el motor pierde por completo su condensador de funcionamiento. En un motor PSC (ventiladores de techo, aire acondicionado de ventana), el motor no arrancará o arrancará muy lentamente con un par reducido. En un motor de compresor con arranque por capacitor/funcionamiento por capacitor, la eficiencia de funcionamiento cae severamente, provocando sobrecalentamiento y disparo de la protección térmica. Las fallas de circuito abierto son el modo de falla más común en los capacitores CBB60 antiguos y generalmente son causadas por la fatiga de la conexión interna debido al ciclo térmico.

Fallo de cortocircuito

Un condensador CBB60 en cortocircuito es menos común pero más peligroso. Crea una ruta directa de baja impedancia a través del devanado del motor, lo que provoca sobrecorriente inmediata, fusibles fundidos o disyuntores disparados. En casos graves, un cortocircuito en un condensador puede generar suficiente calor como para provocar que la carcasa del condensador se agriete o explote. Es por eso que los capacitores CBB60 para aplicaciones de motores siempre incluyen mecanismos internos de desconexión por sobrepresión (OPD). — un disco interno sensible a la presión que desconecta la conexión antes de que ocurra una falla catastrófica.

Pérdida gradual de capacitancia

El modo de falla más insidioso es la pérdida gradual de capacitancia debido a la degradación dieléctrica a lo largo del tiempo, a menudo causada por una exposición prolongada a temperaturas elevadas, alta humedad o eventos de sobretensión. El aparato sigue funcionando, pero con una eficiencia reducida: una bomba proporciona un caudal menor, un aire acondicionado consume más energía para la misma potencia de enfriamiento o una lavadora tarda más en alcanzar la velocidad máxima de centrifugado. Muchos propietarios atribuyen estos síntomas al desgaste general y no a un condensador degradado, lo que genera facturas de electricidad innecesariamente altas y desgaste prematuro del motor.

Selección del condensador CBB60 adecuado: criterios de compra clave

No todos los condensadores CBB60 del mercado se fabrican con el mismo estándar. La calidad varía significativamente entre marcas y lotes de producción, y las consecuencias de un condensador de calidad inferior (fallo prematuro, daños en el aparato o incendio) hacen que valga la pena prestar atención a los criterios de adquisición.

• Certificaciones de cumplimiento: Busque condensadores CBB60 certificados según IEC 60252-1 (el estándar internacional para condensadores de motores de CA). Los condensadores fabricados en China también deberían contar con la certificación CQC; Los productos del mercado europeo deben cumplir con RoHS e idealmente llevar la marca CE. Las certificaciones VDE, TÜV o UL para la aplicación específica añaden mayor seguridad.
• Tolerancia de capacitancia: Para aplicaciones de funcionamiento del motor, ±5% es la tolerancia estándar. Algunos proveedores premium ofrecen ±3% para aplicaciones exigentes como compresores y bombas de alta eficiencia.
• Clasificación de temperatura: Elija 85°C para aplicaciones interiores estándar; 105 °C para entornos de motores cerrados, de ambiente alto o exteriores, como carcasas de bombas de piscina y unidades condensadoras de HVAC para exteriores.
• Carcasa retardante de llama: La carcasa exterior debe estar hecha de polipropileno retardante de llama (clasificación UL94 V-0) o material similar para contener cualquier falla interna sin propagar el fuego.
• Desconexión interna por sobrepresión (OPD): Verifique que el capacitor incluya un mecanismo OPD. Esto es obligatorio para cumplir con IEC 60252-1 y es una característica de seguridad crítica.
• Dimensiones físicas: Los condensadores CBB60 están disponibles en diámetros de 35 mm, 40 mm y 50 mm con varias alturas. Confirme que el reemplazo se ajuste al soporte de montaje o la carcasa de su electrodoméstico antes de realizar el pedido.

Para los fabricantes OEM de bombas de agua, acondicionadores de aire y equipos similares, obtener condensadores CBB60 directamente de fabricantes certificados en lugar de distribuidores permite un control de calidad más estricto y una mejor trazabilidad. La adquisición a granel a nivel de fábrica también permite la inspección entrante utilizando medidores de capacitancia y probadores ESR para verificar que cada lote de producción cumpla con las especificaciones antes del ensamblaje.
