Condensador CBB60 para bomba de agua: guía de selección y reemplazo

Sí - un condensador CBB60 no sólo es compatible con bombas de agua; está diseñado específicamente para ellos. Este condensador de funcionamiento es la opción estándar para motores de bombas de agua de CA monofásicos que se encuentran en sistemas de pozos residenciales, bombas de piscina, equipos de riego y bombas de chorro. Sin un CBB60 en funcionamiento, la mayoría de estos motores no pueden generar el cambio de fase necesario para iniciar o mantener una rotación eficiente. Si su bomba zumba pero no arranca, se calienta, dispara los disyuntores o simplemente se apaga al llegar, un capacitor de funcionamiento CBB60 fallado es uno de los primeros componentes que se deben probar y reemplazar.

¿Qué es un Condensador CBB60 y por qué es importante para las bombas

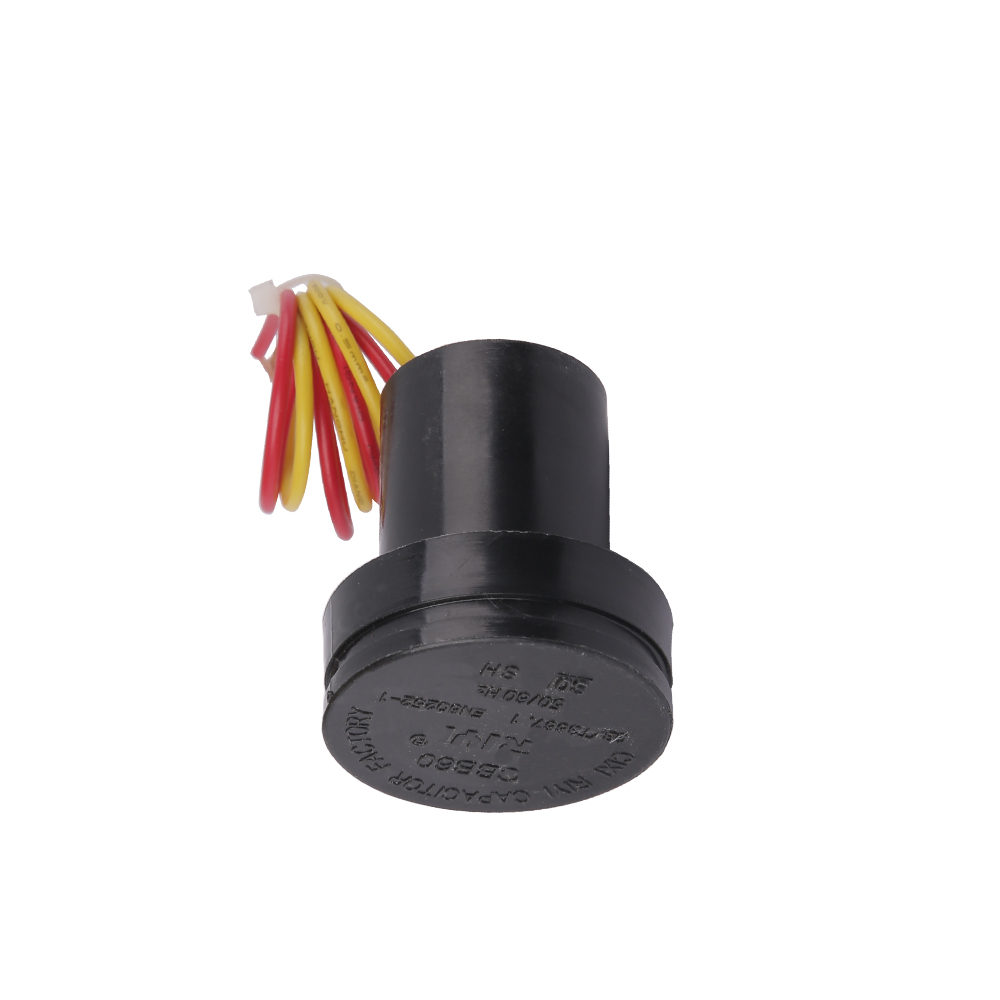

Un condensador CBB60 es un condensador de película de polipropileno metalizado alojado en una carcasa de plástico cilíndrica, clasificado para funcionamiento con motores de CA. La designación "CBB60" sigue un sistema de clasificación estándar nacional chino (GB/T 3667), donde "C" significa condensador, la segunda "B" indica dieléctrico de película de polipropileno, la tercera "B" indica construcción metalizada y "60" se refiere al estándar de serie para condensadores de motores de CA.

En un motor de inducción monofásico, que es el que utilizan la mayoría de las bombas de agua domésticas, el estator tiene un solo devanado principal. Esto crea un campo magnético pulsante, no giratorio. Sin un cambio de fase, el rotor no puede determinar en qué dirección girar y tiene un par de arranque nulo. El condensador de funcionamiento CBB60 está conectado en serie con el devanado auxiliar (arranque) y crea la diferencia de fase eléctrica necesaria de 90 grados entre los dos devanados. Esta diferencia de fase produce un campo magnético giratorio que hace que el rotor gire en una dirección definida y mantenga un funcionamiento suave bajo carga.

A diferencia de los condensadores de arranque (que son electrolíticos y sólo se activan brevemente durante el arranque), el CBB60 permanece energizado continuamente durante el funcionamiento. Esto significa que debe soportar el voltaje nominal completo y la corriente de ondulación de CA durante períodos prolongados (a veces horas o días seguidos) sin degradarse. Su película dieléctrica de polipropileno lo hace posible, ofreciendo factor de disipación más bajo, mayor resistencia de aislamiento y estabilidad térmica muy superior en comparación con alternativas electrolíticas.

Especificaciones eléctricas clave que debes cumplir

Elegir el condensador incorrecto para el motor de una bomba de agua no sólo es ineficiente: puede quemar los devanados del motor o provocar que el condensador falle catastróficamente. Estas son las especificaciones que más importan:

Valor de capacitancia (μF)

Esta es la especificación más crítica. Los valores comunes utilizados en aplicaciones de bombas de agua varían desde 6 µF a 100 µF , siendo los valores más frecuentes 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF y 40 µF. El valor correcto lo determina el fabricante del motor en función de la impedancia del devanado, el número de polos y la corriente nominal. Siempre haga coincidir exactamente el valor original: el uso de un condensador que sea un 20 % mayor o menor que el especificado puede provocar sobrecalentamiento, reducción del par o velocidad de oscilación.

La tolerancia suele ser de ±5 % para las unidades CBB60 de calidad. Evite cualquier condensador que reclame una tolerancia de ±10% o más en aplicaciones de motores de precisión.

Clasificación de voltaje (VCA)

Los condensadores CBB60 estándar para bombas de agua tienen una clasificación de 250 VCA o 450 VCA . Para sistemas monofásicos de 120 V, la clasificación mínima es 250 VCA, pero se prefiere 450 VCA como margen. Para sistemas de 220 V a 240 V, utilice únicamente unidades con clasificación de 450 VCA. Nunca sustituya un condensador de voltaje inferior, ni siquiera temporalmente: el dieléctrico puede perforarse en milisegundos y provocar un cortocircuito.

Frecuencia (Hz)

La mayoría de los condensadores CBB60 están clasificados para 50 Hz o 60 Hz, o ambos. Las bombas norteamericanas funcionan a 60 Hz; la mayor parte de Europa, Asia y África funcionan a 50 Hz. Generalmente es aceptable usar un capacitor de 50 Hz en un sistema de 60 Hz ya que la reactancia disminuye ligeramente, pero siempre verifique la hoja de datos.

Rango de temperatura de funcionamiento

Los condensadores CBB60 estándar están clasificados desde -25°C a 70°C . Si su bomba funciona en una sala de bombas caliente, cerca de una caldera o en un clima cálido, busque unidades de rango extendido con una clasificación de 85°C o incluso 105°C. La degradación térmica por encima de la temperatura nominal es una de las principales causas de falla temprana de los capacitores.

Cómo saber si su condensador de funcionamiento CBB60 ha fallado

La falla del condensador en los motores de las bombas de agua a menudo se desarrolla gradualmente, pero en algunos casos puede ser repentina y completa. Reconocer los síntomas a tiempo puede evitar costosos daños al motor.

Síntoma 1: el motor zumba pero no arranca

Este es el signo clásico de falla del capacitor. Escuchas que el motor se energiza y produce un zumbido bajo, pero el eje no gira. Si tuviera que hacer girar manualmente el eje de la bomba (primero con la alimentación apagada), el motor se engancharía y arrancaría, lo que demuestra que los devanados están intactos pero el par de arranque está ausente. Esto es causado por un circuito abierto o un CBB60 severamente degradado que ya no puede producir el cambio de fase necesario.

Síntoma 2: el motor arranca lentamente o tiene dificultades bajo carga

Un condensador que ha perdido una capacitancia significativa (por ejemplo, que ha caído de 25 µF a 18 µF) aún puede permitir que el motor arranque en condiciones sin carga, pero tendrá dificultades o se detendrá cuando se aplique presión de agua. Esto a menudo se presenta como un tiempo de aceleración lento, un funcionamiento errático o la bomba se apaga bajo presión.

Síntoma 3: motor sobrecalentado

Cuando la capacitancia se desvía de su valor nominal, se altera el equilibrio de corriente entre los devanados principal y auxiliar. El motor consume un exceso de corriente para compensar, lo que genera calor. Un motor funcionando con un CBB60 defectuoso o degradado puede alcanzar temperaturas de 30 a 50 °C por encima de los niveles operativos normales. , acelerando la rotura del aislamiento y el desgaste de los rodamientos.

Síntoma 4: daño físico visible

Inspeccione el cuerpo del condensador directamente. Los signos comunes de falla incluyen:

• Carcasa de plástico abultada o agrietada
• Marcas de quemaduras o derretimiento alrededor de los terminales.
• Aceite o residuos que se filtran desde la base (indica ruptura del dieléctrico interno)
• Conexiones de terminales corroídas o sueltas

Cualquiera de estas señales visuales justifica su reemplazo inmediato, independientemente de los valores medidos.

Síntoma 5: El disyuntor se dispara al arrancar el motor

Un condensador CBB60 en cortocircuito crea un cortocircuito casi total en el circuito de bobinado del motor, lo que provoca una corriente de entrada masiva que dispara inmediatamente el disyuntor o funde el fusible. Si su bomba activa constantemente la protección del circuito cada vez que intenta arrancar, un condensador en cortocircuito ocupa un lugar destacado en la lista de culpables.

Prueba de un condensador CBB60 con un multímetro

Antes de gastar dinero en un reemplazo, confirme que el capacitor realmente tiene la falla. Aquí se explica cómo probarlo correctamente.

La seguridad es lo primero: descargue el condensador

Nunca toque los terminales del condensador antes de descargarlo. Un condensador CBB60 con capacidad nominal de 450 VCA puede contener una carga capaz de provocar una descarga eléctrica grave. Para descargar de forma segura: con la alimentación completamente desconectada, utilice una resistencia de 10 kΩ a 20 kΩ (de al menos 5 W) puenteada entre los terminales durante 5 a 10 segundos. Alternativamente, use un destornillador aislado para unir brevemente los terminales; verá una pequeña chispa, lo cual es normal y confirma la descarga.

Usando el modo de capacitancia

Configure su multímetro digital en modo capacitancia (generalmente marcado con un símbolo que se asemeja a dos líneas paralelas). Desconecte el condensador del circuito y toque las sondas en cada terminal. Un CBB60 en buen estado debe leer entre ±5 y 10% de su capacitancia etiquetada. Por ejemplo, un condensador de 25 µF debe leer entre 22,5 µF y 27,5 µF. Una lectura significativamente por debajo de esto (digamos 15 µF en un capacitor de 25 µF) indica una degradación sustancial. Una lectura de cero o OL (sobrecarga) indica una falla del circuito abierto.

Usar el modo de resistencia como verificación básica

Si su multímetro carece de una función de capacitancia, cambie al modo de resistencia (Ω) en un rango alto (200 kΩ o más). Toque las sondas con los terminales. Un condensador en buen estado mostrará un aumento de resistencia desde casi cero hasta varios cientos de kiloohmios a medida que se carga desde la batería del medidor; este comportamiento de carga confirma que el condensador no está en cortocircuito ni abierto. Una lectura que permanece en cero (en cortocircuito) o salta instantáneamente a OL sin ningún comportamiento de carga (abierto) indica falla. Este método no confirma el valor de la capacitancia, sólo la funcionalidad básica.

Proceso de reemplazo paso a paso de condensadores de bombas de agua

Reemplazar un capacitor de funcionamiento CBB60 es una de las reparaciones de bombas de agua más sencillas que puede realizar usted mismo. Todo el proceso suele tardar menos de 30 minutos.

1. Desconectar la energía — Apague el disyuntor que alimenta la bomba y verifique con un probador de voltaje. No confíe únicamente en un interruptor.
2. Localice el condensador — En la mayoría de las bombas de agua, el condensador CBB60 se encuentra en una pequeña carcasa en el cuerpo del motor, a menudo asegurado con una correa o clip de metal. Retire la cubierta para exponerla.
3. Fotografiar el cableado — Antes de desconectar nada, tome una fotografía clara de las conexiones de los terminales. Los condensadores CBB60 para bombas suelen tener dos o tres terminales. La mayoría son no polares (los terminales son intercambiables), pero confirmar antes de la desconexión evita confusiones.
4. descargar el condensador — Como se describió anteriormente, use una resistencia de descarga o puentee con cuidado los terminales para eliminar la carga almacenada.
5. Retire el condensador viejo. — Desconecte los cables (observe o fotografíe qué cable va a cada terminal), afloje la correa de montaje y retire la unidad vieja.
6. Instale el nuevo CBB60 — Inserte el reemplazo en la misma orientación, apriete la correa de montaje y vuelva a conectar los cables según su fotografía. Para unidades no polares de dos terminales, el orden de los cables no importa eléctricamente.
7. Pruebe la bomba — Restablezca la energía y observe que la bomba arranque correctamente, que funcione con corriente normal (mida con una pinza amperimétrica si está disponible) y que no haya sobrecalentamiento o ruido inusual.

Tamaño físico y consideraciones de montaje

Los condensadores CBB60 vienen en dimensiones cilíndricas estandarizadas. Los diámetros habituales son 35 mm, 40 mm y 50 mm, con alturas que oscilan entre 60 mm y 115 mm. Los valores de capacitancia más altos ocupan carcasas más grandes. Al solicitar un reemplazo, confirme que las dimensiones físicas se ajusten al soporte de montaje de su bomba. Un condensador con las clasificaciones eléctricas correctas pero 10 mm demasiado alto no cabe en la carcasa original. , así que siempre verifique ambos conjuntos de especificaciones.

Condensador CBB60 frente a otros tipos de condensadores para aplicaciones de motores

No todos los condensadores de motor son iguales. Comprender las diferencias explica por qué la CBB60 es la opción correcta y la única adecuada para el funcionamiento de bombas de agua de servicio continuo.

El CBB65 y el CBB61 comparten la misma construcción de película que el CBB60 pero difieren en el diseño de la carcasa y la aplicación típica. El CBB65 utiliza una lata de aluminio para una mejor disipación del calor en entornos con compresores; El CBB61 es plano y está diseñado para motores de aspas de ventilador. Es eléctricamente posible sustituir un CBB65 por un CBB60 si las clasificaciones de capacitancia y voltaje coinciden. , pero es posible que el factor de forma física no se ajuste. Nunca sustituya un condensador de arranque CD60 como condensador de funcionamiento: el dieléctrico electrolítico se sobrecalentará y fallará a los pocos minutos de funcionamiento continuo.

Factores que causan fallas prematuras del capacitor CBB60 en bombas

Comprender por qué los condensadores fallan prematuramente le ayuda a prolongar la vida útil y evitar reemplazos repetidos.

Sobretensiones y transitorios de línea

Los rayos, los eventos de conmutación de servicios públicos y los picos de campos electromagnéticos del motor pueden exponer el dieléctrico del capacitor a picos de voltaje que exceden con creces su clasificación de estado estable. Un solo transitorio al doble del voltaje nominal puede causar una ruptura dieléctrica parcial, reduciendo la capacitancia de forma permanente. En áreas con tormentas frecuentes o energía eléctrica inestable, instalar un protector contra sobretensiones clasificado para cargas de motor aguas arriba de la bomba es una medida de protección práctica.

Funcionamiento por encima de la temperatura nominal

Cada aumento de 10 °C por encima de la temperatura de funcionamiento nominal reduce aproximadamente a la mitad la vida útil esperada del condensador, un principio bien establecido conocido como regla de Arrhenius para el envejecimiento de los condensadores. Un CBB60 estándar clasificado para 70°C colocado en una sala de bombas que alcanza los 80°C en verano envejecerá dos veces más rápido de lo esperado. Para instalaciones en ambientes cálidos, seleccione siempre condensadores con capacidad nominal de 85 °C o superior.

Ciclos frecuentes de arranque y parada

Las bombas de agua controladas por interruptores de presión en sistemas con tanques de presión de tamaño insuficiente o anegados pueden encenderse y apagarse docenas de veces por hora. Cada evento de arranque somete al capacitor a una corriente transitoria de irrupción. Aunque los condensadores CBB60 están diseñados para esto, Los sistemas realizan ciclos más de 20 a 30 veces por hora. ejercer una tensión anormal sobre el dieléctrico. Si su bomba tiene ciclos cortos, arreglar el tanque de presión (recargar o reemplazar la vejiga) reduce significativamente la tensión del capacitor.

Entrada de humedad y humedad

Los condensadores CBB60 utilizan una carcasa de plástico sellada, pero tras años de funcionamiento en pozos de bombas húmedos o recintos exteriores, la humedad puede penetrar en los puntos de entrada de los terminales. La humedad dentro de la carcasa aumenta las pérdidas dieléctricas y promueve la corrosión electroquímica de la película metalizada interna. Los condensadores en ambientes húmedos deben inspeccionarse anualmente y reemplazarse de manera proactiva cada 5 a 7 años, incluso si parecen funcionales.

Valor de capacitancia incorrecto instalado

La instalación de un condensador con un valor de capacitancia superior al especificado aumenta la corriente a través del devanado auxiliar más allá de su límite de diseño, lo que hace que ese devanado y el propio condensador se calienten. Instalar un valor más bajo aumenta la corriente del devanado principal. Cualquiera de los errores acelera la falla tanto del capacitor como del devanado del motor. Utilice siempre el valor exacto de µF especificado por el fabricante del motor. — nunca redondees suponiendo que más es mejor.

Estándares de calidad y certificaciones que se deben tener en cuenta al comprar

El mercado de condensadores CBB60 incluye una amplia gama de niveles de calidad. Esto es lo que debe verificar antes de comprar.

• Certificación CQC — La marca del Centro de Certificación de Calidad de China es la base para los condensadores fabricados en China. Los fabricantes de renombre lo incluyen en la etiqueta.
• Marcado CE — Requerido para productos vendidos en el Espacio Económico Europeo. Confirma que el condensador cumple con las directivas EMC y de seguridad de la UE.
• Listado UL — Certificación de Underwriters Laboratories para uso en el mercado norteamericano. Importante para el cumplimiento de seguros en instalaciones residenciales.
• Aprobación VDE — organismo de certificación alemán; común en los condensadores utilizados en equipos industriales europeos.
• Película metalizada autorreparable — Busque explícitamente "autocuración" en la descripción del producto. Esta propiedad significa que pequeñas fallas dieléctricas localizadas hacen que la película metálica se evapore en el punto de falla, eliminando el defecto automáticamente en lugar de propagarse como un cortocircuito fuerte. Esta es una característica de seguridad crítica en los condensadores de funcionamiento de motores.
• Carcasa retardante de llama — La carcasa de plástico debe estar hecha de material retardante de llama (clasificación UL94 V-0), que limita la propagación del fuego en caso de falla catastrófica.

Evite condensadores de proveedores desconocidos que no tengan marcas de certificación, especificaciones vagas o precios significativamente por debajo del promedio del mercado. Un condensador CBB60 para un motor de bomba de 1 HP cuesta entre $5 y $20 USD, según la fuente y las certificaciones. Las unidades con un precio de entre 1 y 2 dólares por las mismas especificaciones deben tratarse con profundo escepticismo: los materiales dieléctricos comprometidos y los terminales de tamaño insuficiente son medidas comunes de reducción de costos que resultan en fallas tempranas o peligro de incendio.

Configuraciones de cableado para condensadores CBB60 en diferentes tipos de motores de bombas

Si bien la función básica del CBB60 es la misma en todos los motores monofásicos, las configuraciones de cableado varían según el diseño del motor.

Motor de condensador dividido permanente (PSC)

Esta es la configuración más común en bombas de agua. El condensador de funcionamiento CBB60 está conectado permanentemente en serie con el devanado auxiliar tanto para arranque como para funcionamiento. No hay condensador de arranque ni interruptor centrífugo. El circuito es simple: la línea 1 se conecta a un extremo del devanado principal y a un terminal del capacitor; el otro terminal del capacitor se conecta a un extremo del devanado auxiliar; La línea 2 (neutral) se conecta a los otros extremos de ambos devanados.

Motor de arranque y funcionamiento del condensador (CSCR)

Los motores de bombas más grandes (normalmente superiores a 1 HP) a veces utilizan tanto un condensador de arranque (CD60, electrolítico) como un condensador de funcionamiento (CBB60). El condensador de arranque se apaga mediante un interruptor centrífugo una vez que el motor alcanza aproximadamente el 75-80% de la velocidad síncrona. El CBB60 permanece en circuito mientras esté en funcionamiento. En esta configuración, los dos condensadores están conectados en paralelo durante el arranque, lo que proporciona una capacitancia total y un par de arranque mucho mayores, antes de que se caiga el condensador de arranque.

Al dar servicio a motores CSCR, se deben probar ambos condensadores. Un CBB60 fallido causa los síntomas descritos anteriormente. Un condensador de arranque CD60 defectuoso hace que el motor zumbe pero no arranque (síntomas idénticos a los de la falla CBB60), por lo que probar ambos es esencial para un diagnóstico preciso.

Motores de bomba reversibles y de dos velocidades

Algunas aplicaciones de bombas utilizan motores de dos velocidades (comunes en bombas de piscina para modos de filtración de bajo flujo versus modos de limpieza de alto flujo) o motores reversibles (usados en algunas válvulas de riego). Estos pueden utilizar dos condensadores CBB60 de diferentes valores, o un único condensador con un relé de conmutación. Consulte siempre el diagrama de cableado del motor, generalmente impreso en la placa de identificación del motor o dentro de la cubierta de la caja de terminales, antes de realizar cualquier cambio en el cableado.

Ampliación de la vida útil de su condensador de funcionamiento CBB60

Un condensador CBB60 de calidad en un sistema bien mantenido puede durar entre 10 y 15 años. A continuación se detallan pasos prácticos para maximizar su vida útil.

• Instalar protección contra sobretensiones — Un protector contra sobretensiones para toda la casa o un supresor de sobretensiones apto para motor cerca del panel de la bomba absorbe las sobretensiones transitorias antes de que alcancen el dieléctrico del capacitor.
• Mantener el tanque de presión. — Un tanque de presión de vejiga correctamente cargado evita que la bomba realice ciclos cortos, lo que reduce drásticamente el número de eventos de arranque de alta entrada por día. La presión de precarga típica debe establecerse en 2 PSI por debajo de la presión de inicio del interruptor de presión.
• Asegurar una ventilación adecuada — Si la bomba está encerrada en un gabinete o foso, verifique que haya suficiente flujo de aire alrededor del motor y la carcasa del capacitor. El aire caliente estancado acorta significativamente la vida útil.
• Inspección visual anual — Una vez al año, retire la cubierta del capacitor e inspeccione la unidad para detectar los indicadores de daño físico descritos anteriormente. La detección temprana de abultamientos o filtraciones puede prevenir daños al motor.
• Reemplazo proactivo — Para aplicaciones críticas (bombas de pozo que sirven a hogares sin suministro de agua alternativo), reemplace el CBB60 de forma preventiva cada 7 a 10 años como parte del mantenimiento programado. El costo de un capacitor es trivial en comparación con el costo de una llamada al servicio de emergencia o de los devanados quemados del motor.
• Mantenga los terminales limpios y ajustados — Las conexiones de terminales sueltas o corroídas aumentan la resistencia de contacto, lo que genera calor localmente y puede provocar daños prematuros en el aislamiento. Limpie los terminales con un limpiador de contactos anualmente y confirme el ajuste mecánico.

Preguntas comunes sobre los condensadores CBB60 en sistemas de bombas de agua

¿Puedo utilizar un condensador de µF superior al especificado para obtener más potencia de la bomba?

No. El valor de la capacitancia está determinado por las características del devanado del motor, no por un deseo de conservadurismo. El uso de un valor más alto aumenta la corriente del devanado auxiliar más allá de los límites de diseño, provoca el sobrecalentamiento tanto del devanado como del capacitor y puede destruir el motor en horas o días. El valor nominal es el valor correcto, punto.

¿Es seguro hacer funcionar una bomba sin condensador temporalmente?

No. Sin el CBB60, un motor PSC no arrancará (y se sobrecalentará al intentarlo) o funcionará muy desequilibrado y se sobrecalentará rápidamente. Si se ejecuta incluso brevemente sin el condensador de funcionamiento correcto, se corre el riesgo de quemar el aislamiento del devanado auxiliar, un modo de falla que requiere el reemplazo completo del motor.

¿Una bomba sumergible también utiliza un condensador CBB60?

La mayoría de las bombas de pozo sumergibles utilizan configuraciones de motor de dos o tres cables. Los motores sumergibles de dos cables tienen un condensador de funcionamiento interno integrado en el propio motor, que no se puede reparar en campo. Los motores sumergibles de tres cables utilizan una caja de control externa que contiene un condensador de arranque y, a menudo, un condensador de funcionamiento; el condensador de funcionamiento de esta caja suele ser un CBB60 o equivalente, y se puede reemplazar en campo. Si tiene una bomba sumergible de tres cables que no arranca, los componentes externos de la caja de control (incluido el capacitor de funcionamiento) son lo primero que debe diagnosticar.

¿Cómo encuentro el reemplazo correcto si la etiqueta del capacitor viejo no se puede leer?

Primero, verifique la placa de identificación del motor; muchos fabricantes de motores imprimen el valor requerido del capacitor directamente en la placa de datos del motor. De lo contrario, busque el número de modelo del motor en línea o comuníquese con el fabricante. Como último recurso, mida las dimensiones físicas del capacitor viejo, calcule la clasificación de HP del motor a partir de su placa de identificación y use la tabla anterior como guía inicial; luego verifique con un electricista antes de la instalación.
