Comprensión de las especificaciones y aplicaciones de los condensadores C65R y CBB65

Descripción general directa y conclusión funcional

el condensador c65r y el más amplio condensador cbb65 La familia sirve como componentes vitales en la ingeniería eléctrica moderna, actuando principalmente como condensadores de funcionamiento de motores para aplicaciones de corriente alterna (CA) de alta demanda. Estructuralmente, estos componentes proporcionan el cambio de fase continuo necesario para mantener los motores de inducción monofásicos funcionando sin problemas en sistemas de calefacción, ventilación, aire acondicionado (HVAC) y bombeo industrial. La conclusión operativa directa es que la selección entre un modelo estándar y una variación C65R de servicio pesado depende completamente de la tolerancia de capacitancia de microfaradios (μF) requerida, picos de voltaje de hasta 450 V CA y temperaturas ambientales extremas. La elección de un condensador de funcionamiento que coincida con precisión evita el sobrecalentamiento del motor, reduce el consumo de energía y extiende la vida útil operativa del compresor o del motor del ventilador que soporta.

Especificaciones técnicas básicas y matriz de rendimiento

Al evaluar un condensador cbb65 o un equivalente C65R especializado, los ingenieros evalúan parámetros eléctricos específicos para garantizar la compatibilidad del sistema. Las clasificaciones principales incluyen capacitancia nominal, capacidad de voltaje, compatibilidad de frecuencia y umbrales de tolerancia de temperatura.

Aplicaciones de doble ejecución frente a marcos de sistemas de valor único

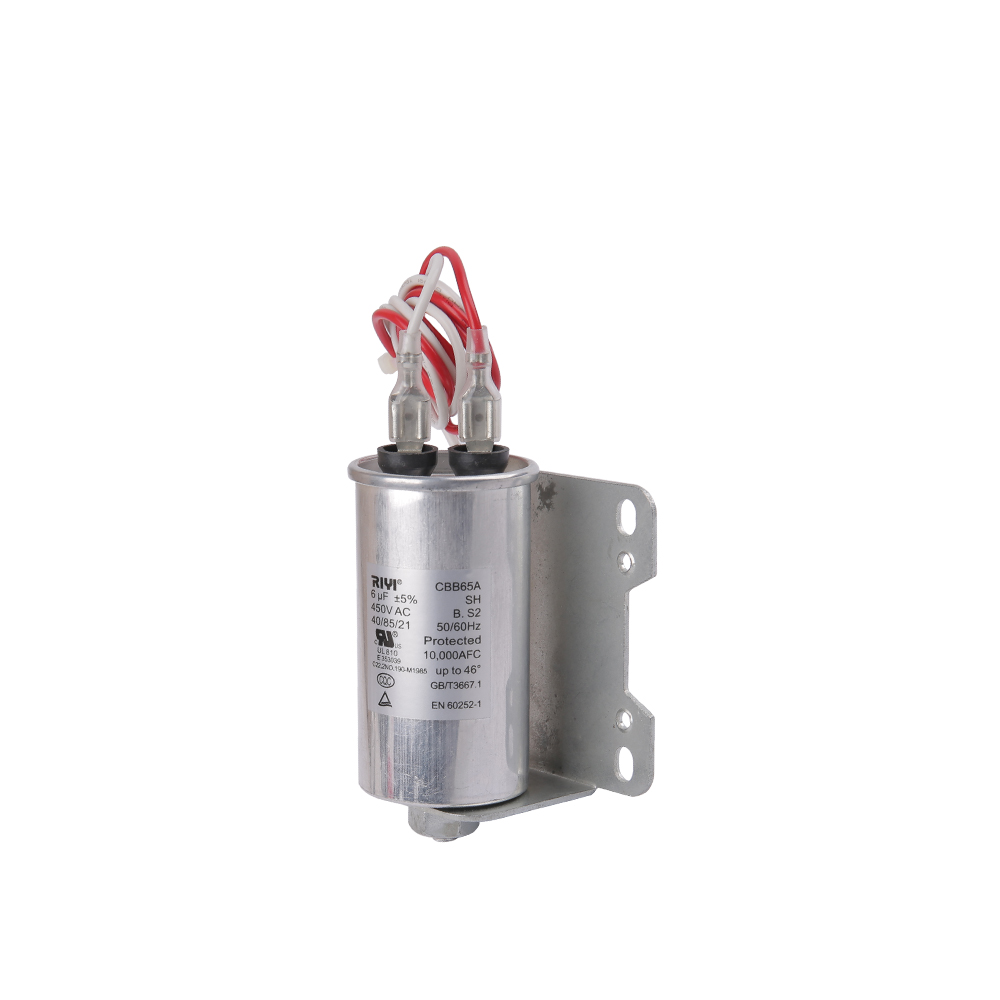

En los sistemas de condensadores de aire acondicionado típicos, el espacio dentro de la caja de control eléctrico es muy limitado. Esta limitación llevó al desarrollo de diseños de doble ejecución, que se encuentran ampliamente en condensador cbb65 opciones. Una unidad de valor único cuenta con dos terminales y admite un solo motor, como un ventilador de horno dedicado o un extractor de aire industrial.

Por el contrario, una configuración de doble recorrido alberga dos condensadores distintos dentro de un único recipiente metálico que comparte una ruta neutral interna común. Este diseño se identifica fácilmente por tres terminales superiores claramente etiquetados:

• Terminal HERM: Esto se conecta directamente al devanado del motor del compresor hermético, proporcionando el cambio de fase de alta capacitancia necesario, que generalmente oscila entre 35 µF y 60 µF.
• Terminal de ventilador: Esto se dirige directamente al devanado del motor del ventilador del condensador exterior, lo que requiere una clasificación de capacitancia más baja, generalmente entre 3 µF y 10 µF.
• Terminal COM: el common terminal serves as the return leg connecting directly to the incoming main power line contactor.

Según datos de campo publicados por el HVAC Excellence Training Manual, más del ochenta por ciento de los acondicionadores de aire residenciales modernos con sistema dividido utilizan una configuración de doble funcionamiento para conservar espacio y reducir el número de componentes durante el ensamblaje de fabricación.

Pruebas de diagnóstico paso a paso y verificación del multímetro

Cuando una unidad HVAC exterior no se activa, lo que genera un zumbido distintivo proveniente del compresor, los técnicos deben realizar un diagnóstico físico y eléctrico. Este proceso requiere una ejecución precisa para confirmar la integridad operativa del componente.

Fase 1: Aislamiento seguro e inspección visual

Antes de tocar cualquier componente interno, los técnicos deben desconectar el circuito de alimentación principal de servicio. Utilizan una resistencia para purgar de forma segura cualquier carga eléctrica almacenada en las combinaciones de terminales. A continuación se realiza una inspección física: si la tapa superior parece abovedada o hinchada, el interruptor de presión interno se ha disparado y requiere reemplazo inmediato. La fuga de aceite alrededor de los sellos terminales también confirma una falla estructural.

Fase 2: Medición y evaluación de microfaradios

el technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

1. Coloque una sonda en el terminal COM y el segundo cable directamente en el terminal HERM. Compare la lectura directamente con el valor nominal de la etiqueta.
2. Mueva el segundo cable al terminal FAN para verificar el valor inferior del circuito del ventilador de forma independiente.
3. Si una unidad con clasificación de 45 más 5 µF lee menos de 42,75 µF en el circuito HERM, el motor sufrirá una pérdida por deslizamiento, por lo que será necesario reemplazarlo.

Seleccionar el componente de reemplazo adecuado

Cuando se busca un reemplazo idéntico o mejorado para un modelo fallido condensador c65r , las pautas de compatibilidad específicas evitan daños al equipo. Es una regla de la industria que un técnico puede aumentar la tensión nominal de funcionamiento pero nunca debe reducirla. Por ejemplo, un modelo con clasificación de 440 V puede reemplazar de manera segura a un modelo con clasificación de 370 V porque su capa dieléctrica más gruesa soporta una mayor tensión eléctrica. Sin embargo, instalar un modelo de 370 V en un circuito de 440 V provoca una rápida ruptura dieléctrica y fallas prematuras.

Por el contrario, los valores de microfaradios deben coincidir exactamente con las especificaciones de diseño del equipo. La instalación de un condensador de tamaño incorrecto, como una unidad de 55 µF en un circuito diseñado para un motor de 45 µF, desplaza el ángulo de fase demasiado hacia adelante. Esto aumenta el consumo total de corriente en los devanados auxiliares, lo que provoca fallas en el aislamiento del devanado del motor con el tiempo.
