¿Cuál es la vida útil de un condensador CBB60?

¿Cuánto dura un condensador CBB60?

La vida útil de un condensador CBB60 suele oscilar entre 8 a 12 años en condiciones normales de funcionamiento, aunque muchas unidades fallan antes (a menudo entre 5 y 7 años) cuando se las somete a estrés por calor, picos de voltaje o ciclos continuos de alta carga. En condiciones ideales de laboratorio con temperatura controlada y voltaje nominal, algunos capacitores de funcionamiento CBB60 han demostrado una vida operativa superior a 15 años. Sin embargo, los entornos de instalación del mundo real rara vez cumplen con estos parámetros ideales.

El CBB60 es un condensador de película de polipropileno metalizado, ampliamente utilizado en motores de CA monofásicos, particularmente para bombas de agua, compresores de aire, lavadoras y bombas de piscina. Su función es proporcionar el cambio de fase necesario para arrancar y hacer funcionar el motor de manera eficiente. Debido a que opera continuamente bajo voltaje de CA, su degradación es gradual pero inevitable.

Comprender la vida útil de un condensador CBB60 es fundamental para programar el mantenimiento, gestionar los costos y prevenir fallas inesperadas del motor. Un condensador de funcionamiento defectuoso no sólo detiene el motor: puede provocar que los devanados del motor se sobrecalienten y se quemen, convirtiendo un reemplazo de pieza de $10 en una reparación del motor de $200.

¿Qué factores determinan? Condensador CBB60 Esperanza de vida

Ningún factor controla la duración de un condensador de funcionamiento CBB60. La vida útil es el resultado acumulativo del estrés térmico, la exposición al voltaje, la humedad y los patrones de uso. A continuación se detallan las variables más críticas:

Temperatura de funcionamiento

La temperatura es la fuerza más destructiva que actúa sobre un condensador CBB60. La mayoría de los condensadores CBB60 están clasificados para una temperatura de funcionamiento máxima de 70°C , con algunas variantes premium con una temperatura nominal de 85ºC o incluso 105°C. La regla general de Arrhenius sobre la degradación de condensadores establece que por cada aumento de 10 °C en la temperatura de funcionamiento, la vida útil del condensador se reduce aproximadamente a la mitad. Una unidad diseñada para 12 años a una temperatura ambiente de 40 °C puede durar solo 6 años en un ambiente a 50 °C, y solo 3 años a 60 °C.

Las aplicaciones de bombas al aire libre en climas cálidos son particularmente vulnerables. Los condensadores montados bajo la luz solar directa o dentro de carcasas de motores mal ventiladas pueden experimentar temperaturas ambiente de 20 a 30 °C por encima de la temperatura del aire, lo que reduce drásticamente su vida útil.

Voltaje nominal versus voltaje de funcionamiento real

Los condensadores CBB60 suelen tener una clasificación de 250 VCA o 450 VCA . Hacer funcionar un capacitor continuamente en o cerca de su techo de voltaje nominal acelera la degradación de la película dieléctrica. Los transitorios de voltaje (picos causados ​​por conmutación, rayos o inestabilidad de la red) pueden causar eventos de descarga parcial dentro de las capas de la película, erosionando gradualmente el material dieléctrico incluso sin causar una falla inmediata.

La instalación de un CBB60 con clasificación de 450 VCA en un sistema de 230 V proporciona un margen de voltaje significativo que extiende significativamente la vida útil en comparación con el uso de una unidad de 250 VCA en la misma aplicación.

Ciclo de trabajo y frecuencia de inicio

Un condensador CBB60 utilizado en una bomba que arranca y se detiene 50 veces al día experimenta mucha más tensión que uno en un motor que funciona continuamente durante 8 horas. Cada ciclo de inicio introduce un aumento de corriente de entrada y un ciclo térmico. Las aplicaciones de arranque de alta frecuencia, como bombas de pozo con tanques de presión o sistemas de piscinas con temporizadores, pueden agotar un condensador en 3 a 5 años , independientemente de su vida útil nominal.

Humedad y exposición ambiental

La entrada de humedad en la carcasa del condensador provoca corrosión electroquímica de la película interna y de las conexiones de los cables. Los condensadores CBB60 utilizados en entornos húmedos (motores de bombas de piscinas, sistemas de riego, compresores para exteriores) necesitan carcasas con clasificación IP adecuadas. Sin un sellado adecuado, la humedad puede reducir la vida útil entre un 30% y un 50% en comparación con las instalaciones interiores secas.

Calidad de fabricación y tolerancia de capacitancia

No todos los condensadores CBB60 se fabrican con el mismo estándar. Las unidades económicas de proveedores no verificados suelen utilizar una película dieléctrica más delgada, polipropileno de menor pureza y metalización por pulverización final de menor calidad. Estas unidades pueden comenzar a mostrar una variación significativa de la capacitancia (el principal indicador de envejecimiento) dentro de 2 a 3 años. Los condensadores CBB60 premium con tolerancia de capacitancia de ±5 % y certificación UL/TÜV generalmente mantienen un rendimiento estable por mucho más tiempo que las alternativas no certificadas con tolerancias de ±10 % o más amplias.

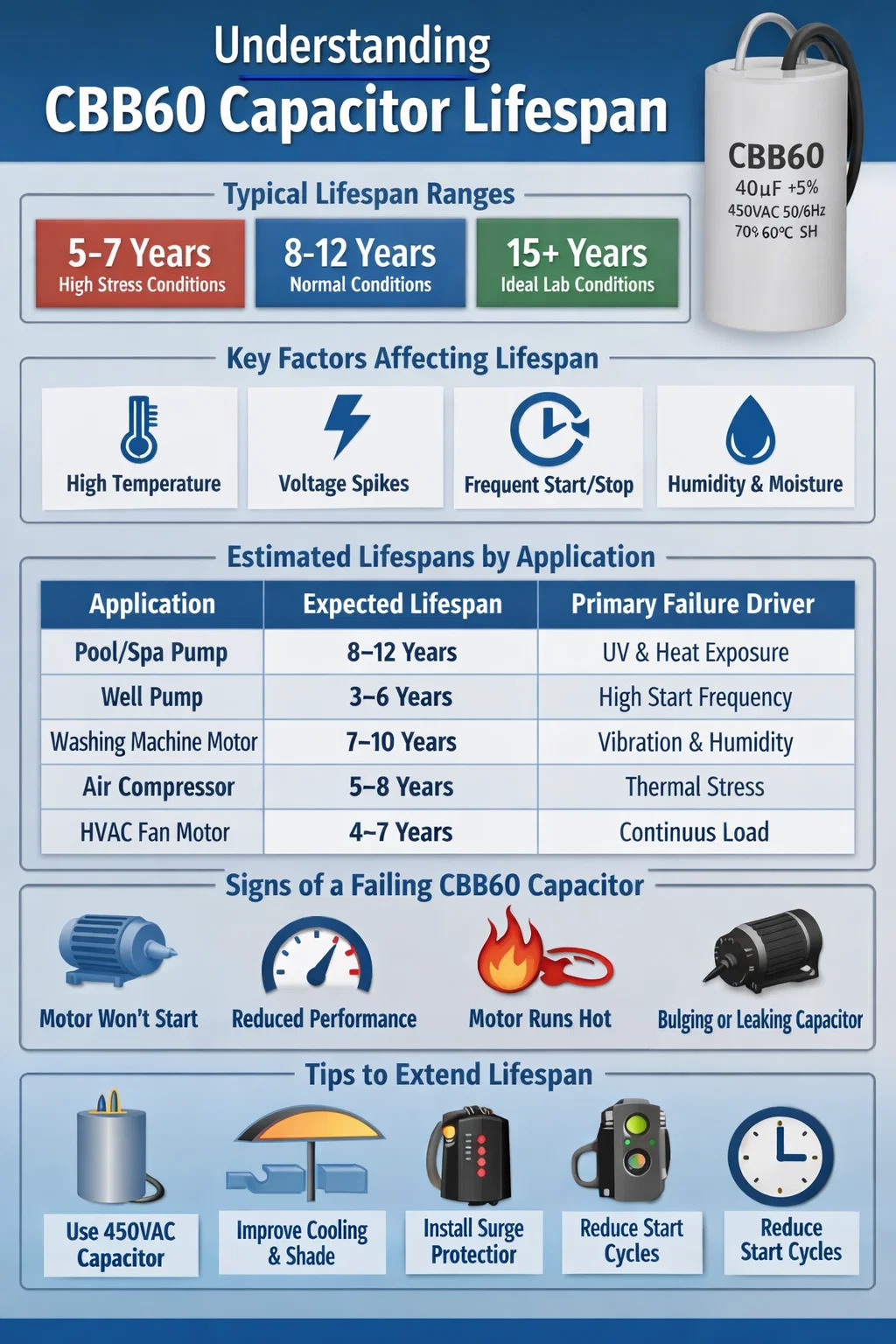

Vida útil del condensador CBB60 por tipo de aplicación

Las diferentes aplicaciones someten al condensador de funcionamiento CBB60 a diferentes perfiles de tensión. La siguiente tabla resume la vida útil esperada en el mundo real en casos de uso comunes:

Señales de que un condensador CBB60 está fallando o ya ha fallado

Debido a que un capacitor de funcionamiento CBB60 se degrada gradualmente, es fácil pasar por alto los primeros síntomas. Cuando el motor se niega a arrancar por completo, es posible que ya se haya aplicado una tensión significativa a los devanados del motor. Reconocer las señales de advertencia tempranas permite realizar un reemplazo proactivo antes de que ocurran daños secundarios.

El motor tiene problemas o no arranca

El síntoma más obvio. Un motor que zumba fuerte pero no gira, o uno que arranca sólo después de varios intentos, casi siempre tiene que ver con un condensador débil o muerto. En aplicaciones de bombas, esto a menudo se manifiesta cuando la bomba emite un zumbido sin flujo de agua.

Rendimiento o velocidad del motor reducidos

Un condensador que ha perdido una capacitancia significativa (por ejemplo, que ha caído de 25 µF a 18 µF) aún puede permitir que el motor arranque, pero con un par y una eficiencia reducidos. Una bomba puede entregar una presión o un caudal notablemente menor. Un compresor de aire puede tardar más en alcanzar la presión de funcionamiento. Estas caídas de rendimiento a menudo se atribuyen al desgaste mecánico cuando la causa real es la degradación del condensador.

El motor se calienta

Un condensador CBB60 defectuoso obliga al motor a consumir mayor corriente para compensar la reducción de la eficiencia del cambio de fase. Este exceso de corriente se manifiesta como una temperatura elevada del motor. Si la carcasa de un motor que normalmente funciona caliente al tacto se ha calentado demasiado para sostenerla, verifique el capacitor antes de asumir que los cojinetes o los devanados del motor tienen fallas.

Daño físico visible en el condensador

Inspeccione el condensador directamente. Los indicadores visuales clave de falla incluyen:

• Carcasa de plástico abultada o deformada.
• Grietas o fisuras en la carcasa.
• Decoloración o marcas de quemaduras alrededor de los terminales.
• Residuos aceitosos o fugas (poco común en condensadores de película, pero posible en fallas extremas)
• Conexiones de terminales corroídas o sueltas

Cualquiera de estos signos físicos indica que el condensador debe reemplazarse inmediatamente, independientemente de si el motor está funcionando actualmente.

Medición de capacitancia fuera de tolerancia

La prueba definitiva. Usando un multímetro digital con función de capacitancia o un probador de capacitores dedicado, mida la capacitancia real y compárela con el valor nominal impreso en la etiqueta. Un condensador que lee más de 10% por debajo de su valor nominal debe considerarse degradado y reemplazado. Una lectura baja de más del 20 % casi con certeza explica los problemas de rendimiento del motor. Por ejemplo, un CBB60 de 30 µF que lee 22 µF ya pasó su vida útil.

Cómo probar correctamente un condensador de funcionamiento CBB60

Probar un condensador CBB60 es sencillo con las herramientas y las precauciones de seguridad adecuadas. El condensador almacena carga y debe descargarse de forma segura antes de manipularlo.

Procedimiento de prueba paso a paso

1. Desconecte la energía al motor y espere al menos 60 segundos.
2. Descargue el capacitor conectando brevemente una resistencia de 20,000 ohmios entre sus terminales; nunca lo cortocircuite directamente.
3. Retire el condensador del circuito desconectando sus cables.
4. Configure su multímetro en modo capacitancia (μF).
5. Conecte las sondas del medidor a los terminales del capacitor (la polaridad no importa para los capacitores de película de CA).
6. Lea el valor medido y compárelo con la clasificación impresa en la etiqueta del capacitor.
7. Reemplace si el valor medido está más del 10% por debajo del valor nominal.

Para un CBB60 de 40 µF, el rango aceptable suele ser 36 µF a 44 µF . Una lectura de 33 µF indica degradación. Una lectura de 15 µF indica una falla casi total del capacitor.

Algunos técnicos de HVAC y especialistas en motores también realizan pruebas de resistencia en serie equivalente (ESR), que aumenta a medida que envejece la película dieléctrica. Una ESR alta, incluso en una unidad con capacitancia aceptable, aún puede causar problemas de rendimiento, aunque esta prueba requiere un medidor de ESR dedicado en lugar de un multímetro estándar.

Cómo extender la vida útil de un condensador CBB60

Varias prácticas sencillas pueden extender significativamente la vida útil de un capacitor CBB60, posponiendo los costos de reemplazo y reduciendo el tiempo de inactividad no planificado.

Sobrevalorar el voltaje

Para cualquier aplicación de 230 V, utilice una unidad CBB60 con clasificación de 450 VCA en lugar de una unidad de 250 VCA. El margen de voltaje adicional reduce drásticamente el estrés dieléctrico. La diferencia de costo es mínima (normalmente entre 1 y 3 dólares), mientras que el beneficio de la vida útil se puede medir en años.

Mejorar la gestión térmica

Siempre que sea posible, instale el motor y el condensador en lugares sombreados y ventilados. Agregar una simple cubierta de sombra sobre el motor de una bomba exterior puede reducir la temperatura ambiente entre 10 y 15 °C, lo que, según la relación de Arrhenius, podría duplicar la vida útil funcional del condensador. Asegúrese de que los gabinetes del motor tengan un flujo de aire adecuado y no estén llenos de material aislante que atrape el calor.

Utilice un protector contra sobretensiones o un varistor

La instalación de un varistor de óxido metálico (MOV) o un protector contra sobretensiones de circuito completo aguas arriba del motor protege el CBB60 de transitorios de voltaje. Esto es especialmente importante en zonas con tormentas frecuentes o red eléctrica inestable. Un MOV bloquea los picos de voltaje antes de que puedan estresar la película dieléctrica del capacitor.

Reduzca los ciclos de inicio innecesarios

Para los sistemas de bomba de pozo, aumentar el volumen del tanque de presión reduce la cantidad de ciclos de arranque diarios. Un tanque de presión del tamaño adecuado puede reducir los arranques diarios de 80 a menos de 20, extendiendo significativamente la vida útil del capacitor. Para las bombas de piscina, ejecutar ciclos individuales más largos en lugar de varios ciclos cortos logra el mismo beneficio.

Programar reemplazo proactivo

En lugar de esperar a que se produzca una falla, reemplace los capacitores CBB60 según un cronograma preventivo. Para aplicaciones de ciclo de trabajo alto, es prudente reemplazarlo cada 5 años. Para bombas de uso estacional, cada 8 a 10 años. Un condensador CBB60 normalmente cuesta entre $5 y $25 dependiendo de la capacitancia y el voltaje nominal, una fracción del costo de la reparación del devanado del motor o del reemplazo completo del motor causado por un capacitor defectuoso.

Selección de un condensador CBB60 de repuesto

Al reemplazar un CBB60 defectuoso, es fundamental hacer coincidir las especificaciones correctamente. El uso de un valor de capacitancia incorrecto, aunque sea ligeramente, afecta el par de arranque del motor y la eficiencia de funcionamiento. El uso de un voltaje nominal inferior corre el riesgo de fallar prematuramente la nueva unidad.

Especificaciones clave para igualar

• Capacitancia (μF): Debe coincidir exactamente o permanecer entre ±5 y 10 % del valor original. Los valores comunes de CBB60 oscilan entre 1 µF y 100 µF. No sustituir por un valor diferente sin consultar las especificaciones del fabricante del motor.
• Clasificación de voltaje (VAC): Debe igualar o superar la calificación original. Actualizar de 250 VCA a 450 VCA en un sistema de 230 V es aceptable y beneficioso.
• Frecuencia: Confirme la compatibilidad de 50 Hz o 60 Hz según la frecuencia de su red.
• Tamaño físico: El reemplazo debe ajustarse físicamente al soporte de montaje del capacitor. Los condensadores CBB60 vienen en carcasas ovaladas, redondas y rectangulares con diferentes dimensiones.
• Clasificación de temperatura: Para ambientes cálidos, seleccione una unidad con capacidad nominal de 85°C o 105°C en lugar de los 70°C estándar.
• Certificación: Busque marcas UL, CE o TÜV como indicadores mínimos de garantía de calidad.

Evite la tentación de comprar la opción más barata disponible. Los condensadores CBB60 sin marca que se venden a precios extremadamente bajos a menudo tienen valores de capacitancia que se salen de la tolerancia en uno o dos años, reiniciando rápidamente el ciclo de falla. Invertir en una unidad de calidad de un fabricante reconocido, como Vishay, Kemet, Epcos o Shengye, proporciona una mayor confiabilidad y una vida útil genuina de 8 a 12 años.

CBB60 frente a otros tipos de condensadores de funcionamiento: comparación de la vida útil

El CBB60 es un condensador de película de polipropileno metalizado. Comprender cómo se compara con otras tecnologías ayuda a contextualizar sus expectativas de vida útil.

La construcción de película de polipropileno del CBB60 le otorga una importante ventaja en términos de vida útil sobre los condensadores de papel electrolíticos o rellenos de aceite tradicionales. Su característica clave: capacidad de autocuración — significa que las averías dieléctricas menores causadas por picos de voltaje se reparan automáticamente mediante la vaporización localizada de la delgada capa metálica, lo que permite que el capacitor continúe funcionando después de eventos que destruirían permanentemente otros tipos de capacitores.

Explicación de los modos comunes de falla del capacitor CBB60

Comprender cómo fallan los capacitores CBB60 ayuda a predecir el final de su vida útil y a distinguir entre degradación gradual y falla catastrófica repentina.

Pérdida gradual de capacitancia

El modo de falla más común. Tras años de funcionamiento, la película de polipropileno metalizado sufre una lenta degradación electroquímica. La capa de metalización, típicamente aluminio o zinc, se oxida gradualmente y retrocede desde los bordes de la película hacia adentro, reduciendo el área efectiva de la placa y, por lo tanto, la capacitancia. Este proceso se acelera con el calor. Un CBB60 que comienza su vida útil a 25 µF puede derivar a 22 µF después de 5 años y a 18 µF después de 10 años en un ambiente caluroso.

Falla de circuito abierto

Cuando un CBB60 falla al abrirse, proporciona capacitancia cero. El motor no recibe asistencia para el cambio de fase y normalmente se niega a arrancar o arranca muy lentamente con un zumbido excesivo. Las fallas abiertas a menudo son causadas por fracturas por fatiga en las conexiones internas de los cables, corrosión de los terminales o agotamiento total de la reserva de autorreparación después de demasiados transitorios de voltaje.

Fallo de cortocircuito

Menos común pero más peligroso. Un CBB60 en cortocircuito crea una ruta de baja resistencia a través del suministro de CA, consumiendo una corriente muy alta que puede activar los disyuntores, dañar el cableado o destruir los devanados de arranque del motor en cuestión de segundos. Las fallas de cortocircuito en los capacitores de película son causadas con mayor frecuencia por eventos de sobretensión catastróficos (rayos, sobretensiones severas) que abruman el mecanismo de autorreparación y abren caminos conductores permanentes a través de la película dieléctrica.

Fuga termal

Una vía de falla específica donde la generación interna de calor (causada por el aumento de la ESR a medida que el capacitor envejece) acelera aún más la degradación, lo que a su vez genera más calor. Este circuito de retroalimentación positiva puede provocar una rápida progresión del fallo. Es más común en condensadores que ya funcionan cerca de su límite máximo de temperatura nominal. La fuga térmica a menudo produce la característica carcasa abultada o agrietada que se ve en las unidades fallidas.

Recomendaciones sobre el programa de mantenimiento para condensadores CBB60

El mantenimiento proactivo de los condensadores de funcionamiento CBB60 es sencillo y lleva menos de 15 minutos por inspección. La inversión de tiempo es mucho menor que el costo y la interrupción de una falla inesperada del equipo.

Inspección anual (todas las aplicaciones)

• Inspeccione visualmente para detectar daños físicos, deformaciones o decoloración.
• Compruebe las conexiones de los terminales en busca de corrosión o holgura.
• Tenga en cuenta cualquier cambio en el comportamiento o rendimiento de arranque del motor.
• Verifique que la ventilación del gabinete no esté obstruida

Cada 3 años (aplicaciones de alta resistencia o exteriores)
