¿Cómo se conecta un condensador CBB60?

La respuesta directa: ¿Cómo Condensador CBB60 Se conecta

Un condensador CBB60 se conecta en paralelo a través del devanado auxiliar (funcionamiento) del motor, no en serie con la línea de alimentación principal. Sus dos terminales no están polarizados, por lo que no hay que preocuparse por ningún lado positivo o negativo. Un terminal va al cable del devanado auxiliar del motor y el otro se conecta al terminal de voltaje de línea (el mismo punto que alimenta el devanado principal). Esto crea el cambio de fase que el motor necesita para generar torque y funcionar de manera eficiente.

Para el escenario más común (un motor de bomba monofásico con una caja de capacitor externa), el cable vivo entrante y el cable auxiliar del motor aterrizan en el CBB60, mientras que el neutro se conecta directamente al terminal común del motor. El motor funciona porque la corriente a través del capacitor adelanta el voltaje de suministro en aproximadamente 90 grados, produciendo el campo magnético giratorio que un suministro monofásico por sí solo no puede crear.

Antes de tocar cualquier cableado, apague el disyuntor, confirme el voltaje cero en los terminales del motor con un multímetro y descargue el capacitor a través de una resistencia de 20,000 ohmios. Un CBB60 cargado con una potencia nominal de 450 voltiosCA puede mantener un voltaje letal durante horas después de que se corta la energía.

Por qué existe el condensador CBB60 en el circuito

Los motores de CA monofásicos no pueden arrancar automáticamente. Un suministro monofásico produce un campo magnético pulsante que invierte la dirección 100 o 120 veces por segundo (dependiendo de la frecuencia de la red de 50 Hz o 60 Hz) pero no tiene rotación inherente. Para hacer girar el rotor, el motor necesita dos campos magnéticos desplazados tanto en el espacio como en el tiempo, simulando efectivamente la energía bifásica.

El condensador de funcionamiento CBB60 proporciona el desplazamiento de tiempo. Debido a que la corriente a través de un capacitor adelanta el voltaje a través de él en aproximadamente 90 grados, la corriente en el devanado auxiliar está desfasada con la corriente en el devanado principal. Estas dos corrientes compensadas crean dos campos magnéticos espacialmente separados que juntos producen un efecto de rotación, poniendo el rotor en movimiento y sosteniéndolo durante toda la operación.

A diferencia de un condensador de arranque, que se desconecta del circuito mediante un interruptor centrífugo una vez que el motor alcanza aproximadamente el 75% de la velocidad nominal, el CBB60 permanece conectado continuamente durante el funcionamiento. Es por eso que utiliza una construcción de película de polipropileno metalizado en lugar de química electrolítica: debe tolerar voltaje de CA continuo sin degradarse. Clasificaciones CBB60 comunes para motores de bombas 6 µF a 100 µF , con tensiones nominales de 250 VCA o 450 VCA.

Herramientas y materiales para reunir antes de comenzar

Tener el equipo adecuado a mano antes de comenzar evita la improvisación a mitad del trabajo que conduce a atajos inseguros.

• Multímetro digital con funciones de medición de voltaje CA y capacitancia (μF)
• Resistencia de descarga: 20.000 ohmios (20 kΩ) clasificados a 5 W o más , con cables aislados
• Destornilladores aislados (de punta plana y Phillips)
• Pelacables y herramienta de engarzado con trinquete
• Conectores de pala de tamaño adecuado para los terminales CBB60 (normalmente hembra de 6,3 mm)
• Cinta aislante o tubo termorretráctil adhesivo
• Pinza amperimétrica (para verificación de corriente posterior a la instalación)
• El diagrama de cableado del motor: impreso en la etiqueta de la placa de identificación, dentro de la cubierta de terminales o en la documentación del motor.
• Calzado con suela de goma y guantes aislantes aptos para voltaje.
• Dispositivo de bloqueo/etiquetado para el disyuntor si se trabaja en un entorno compartido o comercial

Fotografíe el cableado existente desde al menos dos ángulos antes de quitar cualquier cosa. En cajas de conexiones abarrotadas o recintos de condensadores externos, esta foto vale mucho más que intentar reconstruir el cableado de memoria.

Procedimiento de conexión paso a paso para un motor de bomba

Este procedimiento cubre la instalación más común del CBB60: una bomba de agua monofásica o un motor de bomba para piscina, ya sea con un gabinete de capacitor externo o con el capacitor directamente dentro de la caja de terminales del motor. La misma lógica se aplica a los compresores de aire, las lavadoras y los motores de ventiladores de HVAC.

Paso 1: corte la energía y confirme el voltaje cero

Apague el disyuntor que alimenta el motor. Aplique un dispositivo de bloqueo si está disponible. Configure el multímetro en voltaje CA y pruebe los terminales de entrada del motor. La lectura debe ser 0 V antes de proceder. No confíe en que un interruptor o temporizador esté en la posición de apagado; verifique directamente con el medidor.

Paso 2: descargue el condensador existente

Sostenga la resistencia de descarga por su cuerpo aislado. Toque un cable de cada uno de los terminales del capacitor simultáneamente y manténgalo presionado durante un mínimo de 5 segundos. Luego, pruebe los terminales con el multímetro configurado en voltaje de CC; confirme que la lectura esté en o cerca de 0 V antes de quitar cualquier cable o tocar los terminales directamente.

Paso 3: documente el cableado existente

Tome fotografías claras. Si los colores de los cables son ambiguos o si varios cables comparten un terminal, aplique pequeñas etiquetas de cinta adhesiva a cada cable antes de quitar cualquier cosa. Tenga en cuenta qué cables se conectaron a cada terminal del condensador y dónde van los otros extremos de esos cables en el circuito.

Paso 4: retire el condensador viejo

Retire los conectores de pala de los terminales del condensador. Si están corroídos y se resisten a quitarse, use unos alicates aislados para sujetar el cuerpo del conector; nunca tire del cable en sí, ya que esto puede romper el engarce. Desatornille o suelte el soporte de montaje y retire el condensador viejo. Déjalo a un lado; no cortocircuite sus terminales ni lo coloque suelto en una caja de herramientas de metal.

Paso 5: identificar los terminales del motor

Localice el bloque de terminales del motor y haga coincidir las etiquetas con el diagrama de cableado. Para un motor de tres hilos (configuración más común), los terminales son:

• Común (C): Conexión compartida entre devanados principales y auxiliares; se conecta al neutro
• Principal (M o R): Extremo libre del devanado principal; se conecta al voltaje de línea
• Iniciar/Ejecutar (S): Extremo libre del devanado auxiliar; Se conecta a un terminal del CBB60.

Si faltan las etiquetas de los terminales o son ilegibles, identifíquelas midiendo la resistencia. Mida la resistencia entre los tres pares de cables. La pareja con el mayor resistencia es M – S (ambos devanados en serie). El par con la resistencia más baja es C – M (bobinado principal solo, cable más pesado). La resistencia intermedia es C – S (bobinado auxiliar solo). El cable común a las dos lecturas más bajas es C.

Paso 6: realice las conexiones CBB60

La conexión estándar para un motor monofásico accionado por condensador:

• CBB60 Terminal 1 → Terminal de bobinado auxiliar del motor (S o Z1)
• Terminal 2 CBB60 → Terminal de tensión de línea (L1, mismo terminal que alimenta el devanado principal)
• Neutro (norte) → Terminal común (C) del motor directamente, no a través del capacitor

Engarce conectores de pala nuevos en los extremos de los cables si los viejos están corroídos o deformados. Empuje cada conector de pala completamente en su terminal del capacitor hasta que asiente con un clic o una resistencia firme. Un conector que se puede quitar con una ligera presión con los dedos no está colocado correctamente.

Paso 7: monte el condensador de forma segura

Sujete el CBB60 a su soporte o correa para que no vibre libremente. La vibración del motor transmitida a un condensador sin soporte fatiga las conexiones de los cables internos con el tiempo, lo que eventualmente produce una falla en el circuito abierto. Asegúrese de que el cuerpo del condensador no entre en contacto con superficies calientes del motor, bordes metálicos afilados o piezas móviles como aspas de ventilador o transmisiones por correa.

Paso 8: restaurar la energía y probar la operación

Vuelva a colocar la cubierta de terminales o cierre la caja del capacitor. Restablezca la energía en el disyuntor y observe el arranque del motor. Debería alcanzar la velocidad máxima en 1 a 3 segundos sin vacilaciones, zumbidos ni intentos repetidos. Para una bomba, el flujo de agua debe comenzar rápidamente. Si el motor zumba sin girar, corte la energía inmediatamente: está consumiendo corriente de rotor bloqueado (generalmente de 5 a 7 veces la corriente de funcionamiento normal) y se sobrecalentará y dañará los devanados en 20 a 30 segundos.

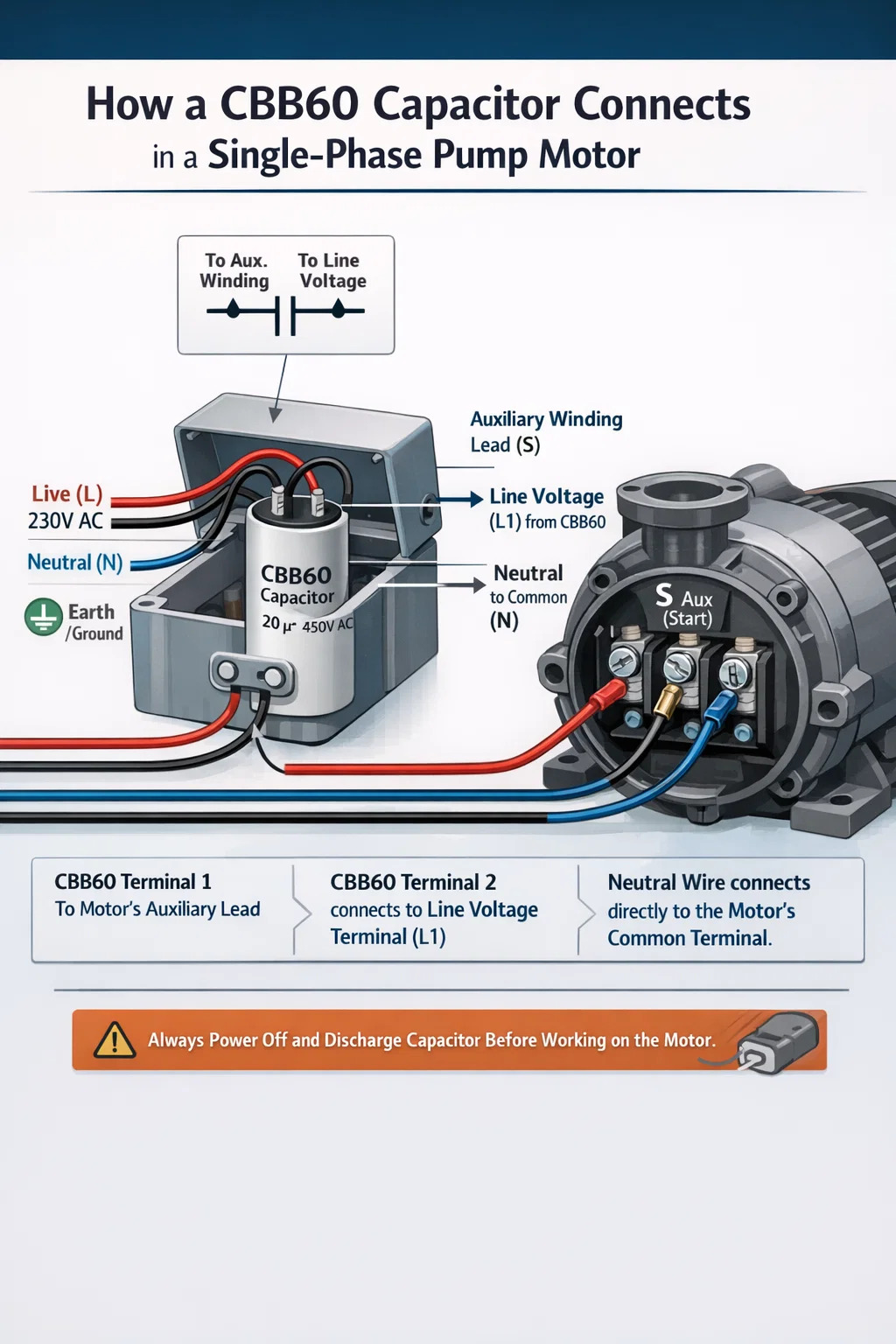

Cableado del CBB60 en una caja de condensadores externos

Muchos motores de bombas monofásicos, particularmente bombas de superficie, bombas periféricas y cajas de control de bombas sumergibles, montan el CBB60 en una carcasa de plástico o metal separada en lugar de dentro de la propia caja de terminales del motor. Esta disposición simplifica el reemplazo del capacitor y protege el componente del calor del motor.

El gabinete externo normalmente tiene cuatro terminales o dos pares de puntos de entrada de cables. El cableado interior sigue esta disposición:

• La red eléctrica (L) ingresa al gabinete y se conecta a un terminal CBB60 y también pasa al cable de bobinado principal del motor.
• El cable de bobinado auxiliar del motor se conecta al otro terminal CBB60 dentro del gabinete.
• El neutro de red (N) pasa directamente al terminal común del motor sin tocar el condensador.
• Tierra/tierra se conecta al bastidor del motor y no interactúa con el circuito del condensador

Cuando el gabinete es una unidad sellada o semisellada que se vende como un conjunto completo, el CBB60 en su interior está precableado y el instalador solo conecta los cables de alimentación de red y los cables volantes del motor a los terminales externos de la caja. En este caso, la única decisión es asegurarse de que el CBB60 de repuesto instalado dentro de la caja coincida exactamente con las especificaciones originales.

Algunas cajas externas admiten un tamaño de condensador físico y un espacio entre terminales específicos. Mida las dimensiones de la unidad original (altura, diámetro (para carcasas redondas) y espacio entre terminales) antes de solicitar un reemplazo. Es posible que un CBB60 con clasificaciones eléctricas correctas pero dimensiones físicas incorrectas no encaje en el soporte de montaje, incluso si el cableado fuera idéntico.

Configuraciones de conexión CBB60 en diferentes tipos de motores

Las etiquetas de los terminales y la disposición física difieren entre los fabricantes de motores y las aplicaciones, pero la relación del circuito subyacente es siempre la misma: el CBB60 une la ruta del devanado auxiliar en paralelo. La siguiente tabla muestra las configuraciones más comunes.

Lectura del diagrama de cableado del motor para encontrar los terminales correctos

El diagrama de cableado del motor elimina por completo las conjeturas. Está impreso en una etiqueta pegada a la carcasa del motor, dentro de la tapa de la caja de terminales o en una hoja de datos separada. Aprender a extraer los dos datos que necesita (dónde están los extremos del devanado auxiliar y qué terminal transporta el voltaje de línea) lleva menos de un minuto una vez que conoce los símbolos.

Símbolo de condensador en diagramas de motor

El CBB60 se muestra como dos líneas verticales paralelas de igual tamaño (tipo CA no polarizado). Una línea del símbolo se conecta al símbolo de la bobina de devanado auxiliar; la otra línea se conecta a la ruta de voltaje de línea. Siga estos dos puntos de conexión en el diagrama hasta las etiquetas de los terminales físicos del motor, y esos serán sus dos puntos de conexión CBB60.

Sistemas de etiquetas de terminales por región

• IEC/europeo: Terminales del devanado principal U1, U2; terminales del devanado auxiliar Z1, Z2. CBB60 se conecta entre Z1 y Z2 (o Z1 a U1 en algunas configuraciones)
• Norteamericano: Terminales etiquetados como T1, T2, T3 o denominados Común, Ejecutar, Iniciar. CBB60 se conecta entre Run y Start (o Start y voltaje de línea)
• motores de bomba chinos (la mayoría de las aplicaciones CBB60): cables codificados por colores en lugar de terminales etiquetados. Negro = devanado principal, Rojo = devanado auxiliar, Amarillo-Verde = tierra. CBB60 se conecta entre el cable rojo y el cable negro (lado de la línea)

Encontrar terminales sin un diagrama mediante medición de resistencia

En un motor de tres cables sin diagrama disponible, use el multímetro en modo ohmios para medir la resistencia entre las tres combinaciones de cables:

• Registre las tres lecturas: A–B, A–C, B–C
• El par de resistencia más alto es Principal-Arranque (ambos devanados en serie). Ejemplo: 23 Ω
• El par de resistencia más bajo es Común-Principal (solo devanado principal, cable más grueso). Ejemplo: 8 Ω
• El par de resistencia del medio es Común-Arranque (solo devanado auxiliar, cable más delgado). Ejemplo: 15 Ω
• El cable que aparece tanto en la lectura más baja como en la media es Común (C)
• CBB60 se conecta entre Inicio (S) y el terminal de línea (el mismo cable que el punto de suministro principal)

Este método funciona de manera confiable en cualquier motor monofásico accionado por capacitor estándar, independientemente de la etiqueta, la antigüedad o el país de fabricación.

Errores críticos de cableado y sus consecuencias

Cada uno de los siguientes errores produce un resultado predecible y diagnosticable. Conocerlos de antemano evita retrabajos, protege el motor y evita riesgos de seguridad.

Conexión del CBB60 en serie con la línea eléctrica

Colocar el capacitor entre la fuente de alimentación y la entrada del motor, en lugar de a través del devanado auxiliar, limita la corriente que el motor puede consumir a través de la impedancia del capacitor. A 50 Hz, un condensador de 25 µF tiene una impedancia de aproximadamente 127 ohmios, lo que a 230 V limita la corriente a menos de 1,8 A. Un motor de bomba típico de 750 W requiere de 3 a 4 A para funcionar. El motor no arrancará o se detendrá bajo una carga significativa, y el capacitor experimentará una tensión de corriente fuera de sus parámetros de diseño.

Usar el valor de capacitancia incorrecto

Los diseñadores de motores calculan con precisión la capacitancia requerida para cada configuración de devanado. Un CBB60 20% por debajo de la capacitancia nominal reduce notablemente el par de arranque y hace que el motor funcione más caliente de lo especificado. Un condensador 20% por encima del valor nominal provoca una corriente excesiva a través del devanado auxiliar, sobrecalentándolo y degradando el aislamiento del devanado más rápido de lo normal. Siempre haga coincidir exactamente el valor µF o manténgase dentro del ±5% de la especificación de la placa de identificación del motor.

Voltaje subclasificado

Un CBB60 con clasificación de 250 VCA en un sistema de 230 V tiene solo un margen de voltaje del 9% por encima del suministro nominal. Las fluctuaciones de tensión de red de ±10% son estándar en la mayoría de los países. Durante un evento de alto voltaje, el capacitor puede ver 253 V, que ya está por encima de su clasificación. Instalar un 450 VCA nominal CBB60 en cualquier aplicación de 230 V para garantizar un margen adecuado contra la variación normal de voltaje y los picos transitorios.

Ajuste del conector de pala suelto

Un conector de pala que no está completamente asentado en el terminal CBB60 introduce resistencia de contacto en la unión. Bajo corriente de carga, esta resistencia genera calor que oxida las superficies de contacto, aumentando aún más la resistencia en un ciclo destructivo. El resultado final es un comportamiento de arranque intermitente del motor o un conector quemado. Cada pala debe requerir una presión manual firme para asentarse y no debe poder retirarse tirando suavemente sin una herramienta.

Saltar la descarga del condensador

Un CBB60 con capacidad nominal de 450 VCA puede retener una carga cercana a ese voltaje durante horas después de desconectar la alimentación. La energía almacenada en un condensador de 40 µF cargado a 400 V es de 3,2 julios, suficiente para provocar una quemadura grave o un episodio cardíaco si entra en contacto con el pecho. Nunca toque los terminales del capacitor, no permita que entren en contacto entre sí ni permita que las herramientas los puenteen sin antes completar el procedimiento de descarga con la resistencia y verificar 0 V con el multímetro.

Verificar que la conexión CBB60 sea correcta después del encendido

Tres comprobaciones rápidas después de restablecer la energía confirman que la instalación es eléctricamente correcta y que el motor funciona dentro de las especificaciones.

Comprobación 1: arranque limpio del motor

El motor debe acelerar desde parado hasta la velocidad máxima en 1 a 3 segundos sin zumbidos, vacilaciones o chirridos audibles. Un zumbido sin rotación del eje significa que el motor está bloqueado; corte la energía en 5 segundos para evitar daños en el devanado y vuelva a verificar el cableado.

Comprobación 2: corriente corriente dentro de la clasificación de la placa de identificación

Sujete el amperímetro alrededor del cable vivo y mida la corriente corriente después de 2 a 3 minutos de funcionamiento bajo carga. La lectura debe ser igual o inferior al amperaje de carga completa (FLA) en la placa de identificación del motor. Una lectura superior al 10% por encima del FLA de la placa de identificación en condiciones de carga normales indica una discrepancia de capacitancia o un error de cableado que debe investigarse antes de continuar con la operación.

Verificación 3: voltaje entre los terminales CBB60 mientras está en funcionamiento

Con el motor en marcha, mida cuidadosamente el voltaje de CA en los dos terminales CBB60 usando el multímetro configurado en voltaje de CA. En un motor accionado por condensador correctamente cableado, este voltaje suele ser 1,1 a 1,5 veces la tensión de alimentación — para un suministro de 230 V, espere leer de 250 a 340 V en los terminales del capacitor. Esto es normal: resulta de la interacción resonante entre el condensador y la inductancia del devanado del motor. Una lectura exactamente igual o menor que el voltaje de suministro puede indicar que el capacitor no está realmente en el circuito o está cableado incorrectamente.

Seleccionar el repuesto CBB60 adecuado antes de realizar cualquier conexión

Conectar un CBB60 correctamente es sencillo. Conectar correctamente el CBB60 incorrecto aún produce un motor defectuoso o de bajo rendimiento. Confirme estos parámetros en la unidad de reemplazo antes de la instalación.

Para cualquier aplicación de bomba o compresor de 230 V, la recomendación práctica es un CBB60 clasificado en la capacitancia correcta con un Clasificación de voltaje de 450 VCA y clasificación de temperatura de 85 °C o más . Esta combinación proporciona el margen de voltaje y el margen térmico que la especificación común de 250 VCA/70 °C no ofrece, particularmente para instalaciones al aire libre o de alto ciclo de trabajo donde las temperaturas ambiente frecuentemente exceden los 40 °C alrededor del gabinete del motor.
