¿Puedo reemplazar CBB60 con CBB65?

¿Puedo reemplazar CBB60 con CBB65? La respuesta directa

La respuesta corta es: en la mayoría de los casos, no; no debe reemplazar directamente un condensador CBB60 con un CBB65 sin verificar cuidadosamente las especificaciones de su aplicación. Si bien ambos son capacitores de funcionamiento de motores de Cun que comparten la misma función básica de mejorar la eficiencia del motor y el factor de potencia, difieren significativamente en la construcción física, el diseño de la carcasa, los voltajes nominales y los entornos de instalación previstos. Cambiar uno por otro sin comprender estas diferencias puede provocar un mal funcionamiento del equipo, una falla prematura del capacitor o incluso un riesgo para la seguridad.

Dicho esto, existen escenarios específicos en los que se puede utilizar un CBB65 como sustituto funcional de un CBB60, siempre que el valor de capacitancia, la clasificación de voltaje y la configuración de terminales sean compatibles. Este artículo explica todo lo que necesita saber antes de realizar ese cambio.

¿Qué es un condensador CBB60?

un condensador CBB60 Es un condensador de funcionamiento de motor de CA cilíndrico de tipo película alojado en una carcasa de plástico. Se fabrica de acuerdo con la norma nacional china GB/T 3667 y se utiliza ampliamente en motores de inducción monofásicos para aplicaciones como bombas de agua, lavadoras, herramientas eléctricas y compresores pequeños. El prefijo "CBB" indica que se trata de un condensador de película de polipropileno metalizado, mientras que "60" se refiere a la serie de productos específicos diseñados para el funcionamiento con motor.

Las características clave del CBB60 incluyen:

• Forma cilíndrica con una cubierta exterior de plástico (normalmente polipropileno)
• Rango de capacitancia común: 1 µF a 100 µF
• Tensión nominal: normalmente 250 VCA o 450 VCA
• Rango de temperatura de funcionamiento: -40 °C a 70 °C (estándar)
• Conexiones de cables o terminales de horquilla
• No diseñado específicamente para ambientes al aire libre o sumergidos en aceite.

El CBB60 es uno de los condensadores de motor más utilizados a nivel mundial, especialmente en motores de bombas y pequeños electrodomésticos. Su carcasa de plástico lo hace liviano y rentable, pero también limita su resistencia a la humedad, el aceite y las altas temperaturas ambientales en comparación con sus contrapartes con carcasa de metal.

¿Qué es un Condensador CBB65 ?

un condensador CBB65 También es un condensador de funcionamiento de motor de CA con película de polipropileno metalizado, pero presenta una carcasa redonda de aluminio (metal) en lugar de una carcasa de plástico. Este diseño lo hace significativamente más robusto y adecuado para entornos hostiles. El CBB65 es el tipo de condensador estándar utilizado en compresores de aire acondicionado, sistemas HVAC y equipos de refrigeración — aplicaciones donde la temperatura ambiente, la humedad y los niveles de vibración son mucho más altos que en las aplicaciones típicas de motores domésticos.

Las características clave del CBB65 incluyen:

• Carcasa redonda de metal de aluminio (llena de aceite o película seca)
• Rango de capacitancia común: 5 µF a 60 µF Configuraciones (simple) o de doble sección
• Tensión nominal: normalmente 370 VCA o 440 VCA
• Temperatura de funcionamiento: hasta 85°C o 105°C en versiones con clasificación de alta temperatura
• Terminales de horquilla (conexión rápida) en la parte superior
• Diseñado para servicio continuo en ambientes cerrados o con altas temperaturas.

La carcasa de aluminio del CBB65 también proporciona una mejor autocuración y disipación de calor en comparación con el CBB60 con carcasa de plástico. Esto lo convierte en la opción preferida siempre que el condensador se monte dentro de una unidad sellada, como la carcasa de un compresor, donde las temperaturas de funcionamiento superan habitualmente lo que un cuerpo de plástico CBB60 puede tolerar de forma segura.

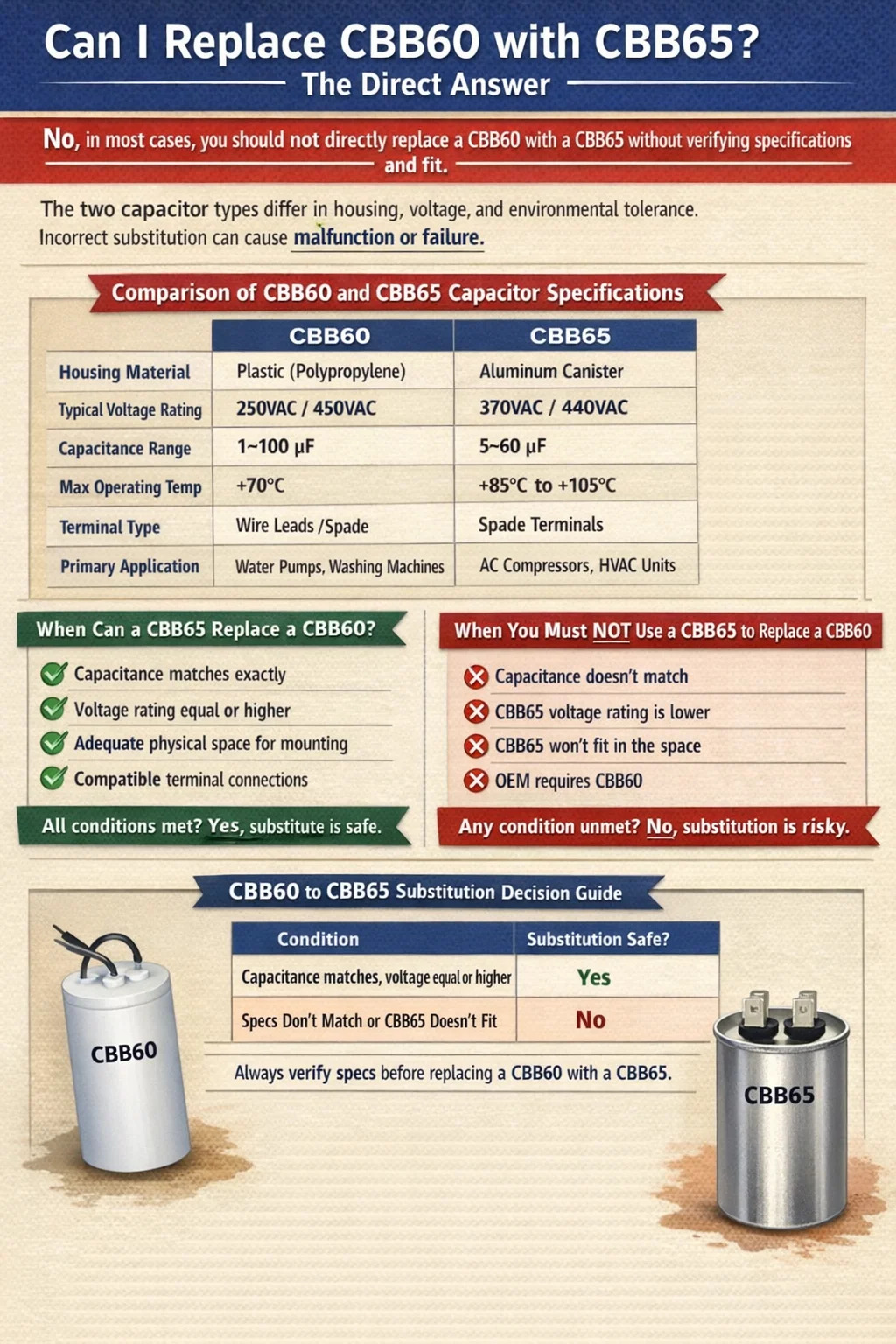

CBB60 vs CBB65: comparación de especificaciones en paralelo

Comprender las diferencias técnicas entre estos dos tipos de condensadores es esencial antes de intentar cualquier sustitución. La siguiente tabla describe las diferencias clave en las especificaciones:

Razones clave por las que CBB60 y CBB65 no son libremente intercambiables

Diferentes dimensiones físicas y de vivienda

La diferencia más obvia es la forma física. El CBB60 tiene un cuerpo cilíndrico alto y delgado hecho de plástico, mientras que el CBB65 tiene una forma de recipiente de aluminio ancho y achaparrado. Estas dos formas no comparten los mismos soportes de montaje ni las mismas huellas del gabinete. Si está reemplazando un componente en la carcasa del motor de una bomba diseñada alrededor del perfil del CBB60, un recipiente CBB65 físicamente no cabe en el mismo espacio sin modificaciones. Forzar un factor de forma incompatible en un compartimiento de motor estrecho crea tensión mecánica y daños potenciales a los componentes circundantes.

Las diferencias de clasificación de voltaje pueden causar fallas

Los condensadores CBB60 suelen venir 250 VCA y 450 VCA versiones, mientras que las unidades CBB65 generalmente tienen una clasificación de 370 VCA o 440 VCA . Si está utilizando un CBB60 de 250 VCA en un circuito de motor de 220 V e intenta sustituirlo por un CBB65 de 370 VCA, la discrepancia en la clasificación de voltaje en la otra dirección (usar una CBB60 de menor clasificación en un circuito que necesita una pieza con clasificación de 370 VCA) resultará en una falla dieléctrica prematura, abultamiento y eventual falla del capacitor, a veces con consecuencias violentas. Siempre iguale o supere el voltaje nominal original al sustituir los condensadores.

La tolerancia a la temperatura es una preocupación del mundo real

un standard CBB60 capacitor is rated to operate at a maximum of 70°C . Esto está perfectamente bien para un motor de bomba en un ambiente bien ventilado. Sin embargo, si intenta utilizar un CBB60 dentro de un compresor de aire acondicionado (que es el entorno nativo del CBB65), la temperatura ambiente cerca del compresor puede alcanzar o superar habitualmente los 80-90 °C. En esas condiciones, la carcasa de plástico del CBB60 se ablandará, la película interna puede degradarse más rápido y la vida útil del componente se reducirá drásticamente. La carcasa de aluminio del CBB65 y el material dieléctrico de mayor calidad están diseñados específicamente para soportar esta exposición continua al calor.

Compatibilidad de terminales y cableado

Los condensadores CBB60 suelen utilizar conductores (cables desnudos o aislados que salen de la base o la parte superior), mientras que los condensadores CBB65 utilizan universalmente terminales de pala (bandera) en la parte superior del recipiente. Si el arnés de cableado existente en su motor tiene conectores de cable diseñados para un CBB60, la conexión a los terminales de horquilla de un CBB65 requiere conectores adicionales o recableado. En contextos de reparación profesional, esto es manejable, pero en un escenario de reemplazo rápido en el campo, los terminales no coincidentes crean conexiones sueltas que pueden generar arcos, sobrecalentarse o causar fallas intermitentes.

¿Cuándo puede un CBB65 reemplazar a un CBB60?

A pesar de las diferencias descritas anteriormente, existen circunstancias legítimas en las que un CBB65 puede servir con seguridad como sustituto de un CBB60. Todas estas condiciones deben cumplirse simultáneamente:

• Valor de capacitancia coincidente: La clasificación µF del CBB65 debe ser la misma que la del CBB60 que se reemplaza. Un motor especificado para un capacitor de funcionamiento de 20 µF no puede funcionar de manera segura en una unidad de 25 µF o 15 µF sin rediseñar el circuito del motor.
• Clasificación de tensión igual o superior: Si el CBB60 original tenía una potencia nominal de 450 VCA, debe utilizar un CBB65 que también tenga una potencia nominal de 450 VCA o superior. No puede utilizar un CBB65 de 370 VCA para reemplazar un CBB60 de 450 VCA.
• Espacio físico y alojamiento de montaje: Debe haber suficiente espacio en el gabinete del motor para el perfil más ancho y más corto del recipiente CBB65, y deben estar disponibles soportes o herrajes adecuados para asegurarlo adecuadamente.
• Compatibilidad de terminales o cableado adaptable: Deben estar disponibles conectores o adaptadores de pala para conectar el CBB65 a los cables existentes del circuito del motor.
• uncceptable frequency rating: Ambos tipos están diseñados para sistemas de 50/60 Hz. Confirme que la frecuencia del motor coincida con las especificaciones del condensador.

Si se cumplen las cinco condiciones anteriores, un CBB65 es eléctricamente compatible con una aplicación CBB60. De hecho, debido a que el CBB65 tiene una carcasa más robusta y una mayor tolerancia térmica, puede considerarse un mejora en términos de durabilidad — especialmente si el motor funciona en un ambiente cálido o húmedo. Algunos técnicos de reparación utilizan habitualmente unidades CBB65 para reemplazar los condensadores CBB60 en instalaciones de bombas exteriores precisamente debido al mejor sellado ambiental del cuerpo de aluminio.

Cuándo no debe utilizar un CBB65 para reemplazar un CBB60

Hay situaciones igualmente claras en las que nunca se debe intentar la sustitución, independientemente de las soluciones alternativas disponibles:

• El valor de capacitancia requerido no está disponible en CBB65: Las unidades CBB65 suelen oscilar entre 5 µF y 60 µF. Si su aplicación CBB60 requiere un capacitor de 1 µF, 2 µF u 80 µF, no existe ningún CBB65 equivalente en el mercado para esos valores.
• Las limitaciones de espacio hacen imposible el ajuste físico: En carcasas de motores compactas, como las que se encuentran dentro de los tambores de las lavadoras o los cuerpos de las bombas sumergibles, no hay espacio para el diámetro más amplio del CBB65.
• El fabricante del equipo original especifica CBB60 para fines de garantía o certificación: Reemplazar un componente certificado por un tipo no especificado puede anular las garantías, fallar las inspecciones de seguridad o violar los requisitos de cumplimiento del producto en industrias reguladas.
• La tensión nominal de las unidades CBB65 disponibles es inferior a la requerida: Nunca reduzca la tensión nominal de un condensador de funcionamiento. Hacerlo garantiza fallas prematuras y posibles peligros.

Guía práctica: cómo comprobar la compatibilidad antes de sustituir

Antes de reemplazar cualquier capacitor CBB60 por un CBB65, realice los siguientes pasos de verificación:

1. Lea la etiqueta del condensador CBB60 original. Tenga en cuenta la capacitancia (en µF), la tensión nominal (VAC), la frecuencia (Hz) y cualquier marca de clase de temperatura.
2. Identifique la unidad CBB65 que planea utilizar. Confirme que coincida exactamente con la capacitancia y que cumpla o supere la clasificación de voltaje.
3. Medir el espacio físico disponible en la carcasa del motor mediante pinzas. Compare el diámetro y la altura del CBB65 con la cavidad disponible.
4. Verifique el tipo de terminal y el cableado. Determine si necesita adaptadores de pala a cable y si esos adaptadores están clasificados para la corriente y el voltaje del circuito.
5. Verifique el entorno operativo del motor. Si el motor funciona a una temperatura ambiente superior a 70 °C, la clasificación térmica más alta del CBB65 es en realidad una ventaja. Si funciona por debajo de 70 °C en un espacio interior limpio y seco, se prefiere un reemplazo CBB60 similar.
6. Pruebe el circuito después del reemplazo. unfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

Comprender la falla del capacitor CBB60 y por qué es importante el reemplazo correcto

Los capacitores CBB60 fallan por varias razones bien documentadas, y comprender estos modos de falla ayuda a aclarar por qué es tan importante elegir el reemplazo adecuado:

Envejecimiento Térmico

Cada aumento de 10°C en la temperatura de funcionamiento reduce aproximadamente a la mitad la vida útil de un condensador de película, una relación bien establecida conocida como ecuación de Arrhenius aplicada al envejecimiento del condensador. Un CBB60 clasificado para 70°C que funciona continuamente a 80°C debido a que se coloca en un compartimiento del motor caliente envejecerá aproximadamente el doble de la tasa esperada . Esta es la razón por la que el uso de un CBB65 (clasificado para 85 °C o 105 °C) en un entorno de alta temperatura proporciona una vida útil significativamente más larga, incluso si las dos unidades tienen capacidades nominales y voltajes idénticos.

Estrés por sobretensión

Los picos de voltaje (por transitorios de conmutación, fluctuaciones de servicios públicos o EMF inversos del motor) tensionan la película dieléctrica dentro de los capacitores CBB60 y CBB65. Un condensador que funciona entre el 90% y el 95% de su tensión nominal tiene una vida útil sustancialmente más corta que uno que funciona entre el 70% y el 80% de su tensión nominal. Al elegir un reemplazo, seleccione una unidad con un clasificación de voltaje 20–30% por encima del voltaje real del circuito es una buena práctica de ingeniería. Por ejemplo, en un circuito de 220 V, un CBB60 de 450 VCA o un CBB65 de 440 VCA proporcionan un margen de seguridad saludable.

Entrada de humedad

La carcasa de plástico de un CBB60 es más permeable a la humedad con el tiempo que el recipiente de aluminio sellado del CBB65. En instalaciones de bombas al aire libre, equipos de piscina o cualquier aplicación donde el motor esté expuesto a humedad o salpicaduras de agua, la carcasa metálica del CBB65 proporciona una protección significativamente mejor contra fallas inducidas por la humedad. Esta es una razón legítima por la que algunos especialistas en reparación de bombas optan por actualizar de CBB60 a CBB65. al reconstruir motores para uso en exteriores, incluso si la especificación original requería un CBB60.

Aplicaciones comunes donde surge esta pregunta

La pregunta sobre la sustitución de CBB60 por CBB65 surge con mayor frecuencia en los siguientes escenarios de reparación y mantenimiento:

Reparación de bombas de agua

Los condensadores CBB60 son el estándar en motores de bombas de agua monofásicos. Los condensadores de las bombas suelen oscilar entre 8 µF a 30 µF a 450 VCA . Cuando falla el CBB60 original, los técnicos a veces tienen unidades CBB65 en stock y se preguntan si pueden usarlas. Para bombas para exteriores, una CBB65 con especificaciones coincidentes es un sustituto aceptable y, a menudo, preferible debido a su mejor sellado ambiental. En el caso de bombas sumergibles con carcasas muy ajustadas, el ajuste físico puede impedir el cambio.

Condensadores para motores de lavadoras

Las lavadoras suelen utilizar condensadores CBB60 en sus motores de accionamiento del tambor, a menudo en el Rango de 6 µF a 12 µF a 450 VCA . La carcasa del motor de una lavadora es compacta y no está diseñada para el factor de forma CBB65. La aptitud física suele ser el principal obstáculo en este caso, lo que hace que un reemplazo similar del CBB60 sea la opción más práctica.

unir Conditioning and HVAC Systems

Este es realmente el territorio de origen del CBB65. Los compresores de aire acondicionado y los motores de ventilador utilizan condensadores CBB65 casi exclusivamente. Si alguien pregunta si pueden usar un CBB60 para reemplazar un CBB65 averiado en una unidad de aire acondicionado (lo contrario de la pregunta principal), la respuesta es un rotundo no en la mayoría de las condiciones, porque el CBB60 no sobrevivirá a las condiciones térmicas y ambientales dentro de una unidad de compresor durante una vida útil significativa.

Herramientas eléctricas y maquinaria pequeña

Algunas herramientas eléctricas más grandes con motores de inducción monofásicos, como sierras de mesa, amoladoras de banco y recolectores de polvo, usan capacitores CBB60. Estos motores suelen funcionar en entornos de talleres a temperaturas moderadas. La especificación CBB60 original es generalmente apropiada en este caso, y la sustitución por una CBB65 es posible si las dimensiones lo permiten, pero no ofrece ninguna ventaja significativa sobre un reemplazo CBB60 con la clasificación adecuada.

¿Qué sucede si usa el condensador incorrecto?

El uso de un capacitor incompatible (ya sea de capacitancia incorrecta, de voltaje nominal incorrecto o de tipo incorrecto) en un circuito de motor no siempre resulta en una falla inmediata. A veces el motor arranca y parece funcionar normalmente, sólo para desarrollar problemas semanas o meses después. Comprender qué sale mal ayuda a subrayar por qué es importante contar con la especificación correcta:

• Capacitancia incorrecta (demasiado alta): El motor puede sobrecalentarse debido a una corriente excesiva de arranque o funcionamiento. El aislamiento del devanado se degrada más rápidamente, lo que acorta la vida útil del motor. La corriente de funcionamiento medida normalmente será mayor que la especificación de la placa de identificación.
• Capacitancia incorrecta (demasiado baja): Es posible que el motor no desarrolle el par máximo, funcione con una eficiencia reducida, tenga dificultades para arrancar bajo carga o produzca vibraciones y ruidos excesivos.
• Condensador clasificado para subtensión: La película dieléctrica se rompe gradualmente bajo la tensión excesiva sostenida. El condensador puede abultarse, tener fugas o romperse, lo que en algunos casos provoca un pequeño incendio o libera humo acre de la carcasa de plástico.
• Clasificación de temperatura incorrecta: El condensador envejece más rápido y pierde capacitancia con el tiempo. A medida que su capacitancia efectiva desciende de su valor nominal, el rendimiento del motor se degrada gradualmente hasta que el capacitor falla por completo.

un failed or wrong-spec capacitor can also damage the motor windings themselves , convirtiendo lo que habría sido un simple reemplazo de capacitor de $5 a $20 en un rebobinado de motor de $100 a $500 o un reemplazo completo del motor. Es por eso que siempre vale la pena dedicar unos minutos más a verificar la compatibilidad de las especificaciones antes de la instalación.

Resumen: Guía de decisión de sustitución de CBB60 frente a CBB65

Utilice la siguiente guía de decisiones para determinar si reemplazar un CBB60 por un CBB65 es apropiado en su situación:

El resultado final: Trate cualquier sustitución de condensadores como un ejercicio de coincidencia de especificaciones, no como un atajo. CBB60 y CBB65 son herramientas diferentes diseñadas para propósitos superpuestos pero distintos. Cuando sus especificaciones coinciden y la instalación física es compatible, el CBB65 puede ser un reemplazo perfectamente válido (y a veces superior) para un CBB60. Cuando las especificaciones divergen o las limitaciones físicas hacen que el cambio no sea práctico, forzar la sustitución creará problemas que son mucho más costosos de solucionar que obtener la pieza original correcta.
