Polaridad del condensador CBB60: ¿es positiva o negativa?

Condensador CBB60 Polaridad: la respuesta directa

El condensador CBB60 es ni positivo ni negativo . Es un condensador de CA no polarizado, lo que significa que no tiene un terminal positivo o negativo designado. Puede conectar cualquiera de los terminales a cualquier lado del circuito sin ningún riesgo de daño o mal funcionamiento. Esta es una de las características más fundamentales que los distingue de los condensadores electrolíticos, que están estrictamente polarizados y fallarán (o incluso explotarán) si se conectan incorrectamente.

Muchas personas que buscan información sobre la polaridad de los condensadores CBB60 tienen experiencia trabajando con circuitos de CC, donde los condensadores electrolíticos son comunes. En esos contextos, la polaridad importa enormemente. Pero el CBB60 está diseñado específicamente para entornos de corriente alterna (CA), donde la dirección de la corriente se invierte continuamente, generalmente 50 o 60 veces por segundo, dependiendo de la frecuencia de la red local. En tal entorno, un condensador polarizado se destruiría casi de inmediato. El CBB60 maneja esto a la perfección porque su estructura interna es simétrica y no polarizada.

Entonces, si ve dos terminales en un capacitor CBB60 y se pregunta cuál es cuál, deje de preocuparse. Son intercambiables. Simplemente conéctelos a su circuito y el capacitor hará su trabajo.

¿Qué es un condensador CBB60 y para qué se utiliza?

El CBB60 es un condensador de película de polipropileno metalizado diseñado para aplicaciones de arranque y funcionamiento de motores de CA. El nombre "CBB" es una designación estándar china donde "CB" se refiere al tipo de capacitor y "B60" se refiere a la serie específica dentro de esa clasificación. Estos condensadores a veces también se denominan "condensadores de funcionamiento del motor" o "condensadores de película de CA" y se utilizan ampliamente en todo el mundo en motores de inducción monofásicos.

Encontrará condensadores CBB60 en una amplia gama de equipos cotidianos, que incluyen:

• Bombas de agua y bombas sumergibles utilizadas en viviendas, agricultura y construcción.
• Compresores de aire y unidades de aire acondicionado.
• Lavadoras (particularmente los modelos más antiguos de tambor)
• Ventiladores eléctricos y equipos de ventilación.
• Herramientas eléctricas que utilizan motores de inducción de CA monofásicos.
• Bombas para piscinas y equipos de spa.
• Motores de riego agrícola

El rango de capacitancia típico para los capacitores CBB60 va desde 1 µF a 100 µF , con voltajes nominales comúnmente de 250 VCA o 450 VCA. Algunos modelos de mayor servicio tienen una potencia nominal de 500 VCA. Los valores encontrados con más frecuencia en aplicaciones de bombas de agua están entre 8 µF y 30 µF. Para motores de lavadoras, lo común es de 6 µF a 16 µF. El cuerpo del condensador suele ser cilíndrico con dos o cuatro cables que se extienden desde un extremo, encerrados en una carcasa de plástico que proporciona aislamiento y protección ambiental.

La construcción interna utiliza una fina película de polipropileno como material dieléctrico, con metalización de aluminio depositada directamente sobre la película. Este diseño le da al capacitor su propiedad de autocuración: si una pequeña porción del dieléctrico es perforada por un pico de voltaje, la metalización local se evapora y repara efectivamente la falla, extendiendo significativamente la vida útil del capacitor en comparación con los diseños más antiguos de papel o lámina.

Por qué los condensadores CBB60 no tienen terminal positivo o negativo

Para comprender por qué la polaridad es irrelevante para un capacitor CBB60, es útil comprender la física básica de los capacitores y cómo la corriente alterna se comporta de manera diferente a la corriente continua.

Cómo la corriente alterna lo cambia todo

En un circuito de CC, la corriente fluye en una sola dirección. Un condensador polarizado como un electrolítico tiene una capa de óxido en una placa que solo funciona como dieléctrico cuando el terminal correcto está conectado al voltaje positivo. Si se invierte la polaridad, la capa de óxido se rompe, se acumula gas dentro del condensador y se produce una falla catastrófica, a veces violenta.

La corriente CA invierte la dirección a la frecuencia de la red. En un sistema de 50 Hz, la corriente completa 50 ciclos completos por segundo, lo que significa que invierte la dirección 100 veces por segundo. En un sistema de 60 Hz, se invierte 120 veces por segundo. Un condensador en este entorno debe poder cargarse y descargarse en ambas direcciones con la misma eficiencia. Esto es exactamente lo que proporciona la película dieléctrica de polipropileno en un CBB60: carga y descarga simétricamente independientemente de qué terminal tenga mayor potencial en un momento dado.

El papel de la película dieléctrica

El polipropileno es un polímero no polar. A diferencia del óxido de aluminio (utilizado en condensadores electrolíticos), el polipropileno no depende de la dirección del campo eléctrico para mantener sus propiedades dieléctricas. La película funciona de manera idéntica ya sea que el campo eléctrico apunte de izquierda a derecha o de derecha a izquierda. Esta propiedad del material es lo que hace que el CBB60 sea completamente simétrico y no polarizado a nivel físico y químico.

Los dos electrodos de un CBB60 son químicamente idénticos: ambos son capas de metalización de aluminio sobre una película de polipropileno. No hay capa de óxido, ni asimetría ni dirección preferida. Esta es una diferencia fundamental con los condensadores electrolíticos y es la razón por la que nunca encontrará una marca " " o "-" en el cuerpo de un condensador CBB60.

Lectura de las marcas en un condensador CBB60

Dado que el condensador CBB60 no tiene marcas de polaridad, comprender lo que significan las etiquetas impresas sigue siendo importante para una aplicación correcta. Aquí hay un desglose de las marcas típicas que encontrará:

Tenga en cuenta que ninguna de estas marcas indica terminales positivas o negativas, porque no las hay. Los dos cables del condensador son completamente intercambiables para todos los fines prácticos. No hay diferencia eléctrica entre conectar el cable izquierdo o el derecho al devanado de arranque del motor.

Lo que importa decisivamente es igualar los valor de capacitancia y clasificación de voltaje según las especificaciones originales de su motor o aparato. El uso de un condensador con una capacitancia incorrecta, incluso de tan solo un 20 %, puede provocar que el motor funcione de manera ineficiente, se sobrecaliente o no arranque. Reemplace siempre un CBB60 con uno de capacitancia idéntica o muy cercana y tensión nominal igual o superior.

Cómo conectar correctamente un condensador CBB60

Dado que la polaridad no es una preocupación, el cableado de un condensador CBB60 se centra completamente en conectarlo a los puntos correctos del circuito del motor. Así es como funciona en una aplicación típica de motor de inducción monofásico:

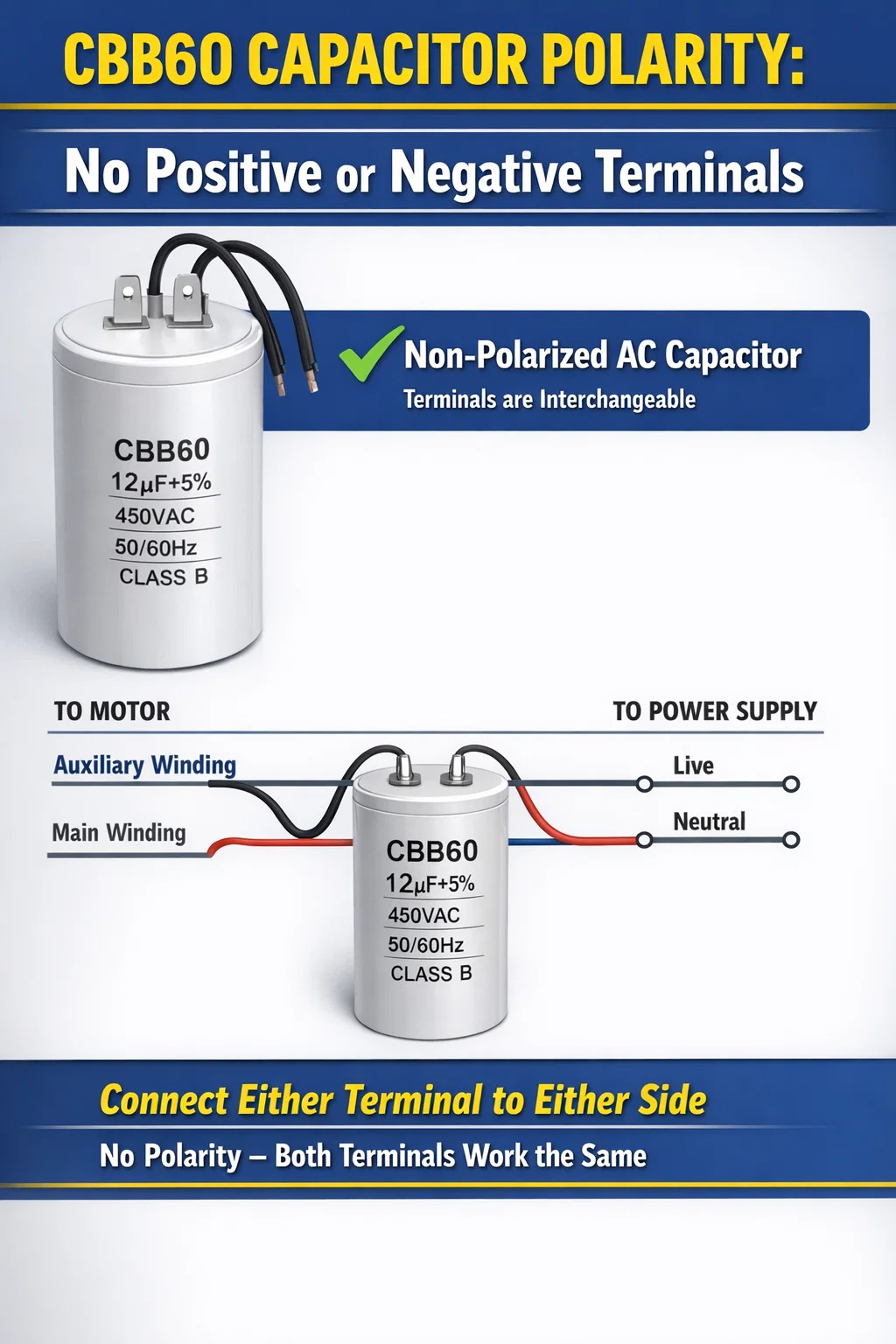

Conexión Básica en un Motor Monofásico

Un motor de inducción monofásico estándar tiene dos conjuntos de devanados: un devanado principal y un devanado auxiliar (de arranque). El condensador CBB60 está conectado en serie con el devanado auxiliar. Esto crea un cambio de fase entre la corriente en los dos devanados, produciendo un campo magnético giratorio que permite que el motor arranque y funcione.

La secuencia de cableado típica es:

1. Conecte un terminal del CBB60 al terminal de bobinado auxiliar del motor.
2. Conecte el otro terminal del CBB60 al terminal vivo (línea) de la fuente de alimentación.
3. El devanado principal se conecta directamente a través de la fuente de alimentación (viva y neutral)
4. Ambos devanados comparten la conexión neutral.

Debido a que los dos terminales del CBB60 son intercambiables, no importa qué terminal conecte al devanado y cuál a la línea de suministro. El comportamiento del circuito es idéntico en ambos sentidos.

Condensadores CBB60 de cuatro conductores

Algunos condensadores CBB60 vienen con cuatro cables en lugar de dos. Esto no significa que estén polarizados; simplemente significa que el capacitor tiene dos secciones internas que se pueden conectar en paralelo (para capacitancia completa) o en serie (para capacitancia reducida y voltaje efectivo más alto). Esta configuración se utiliza a veces para permitir flexibilidad en la adaptación del motor sin almacenar múltiples valores de condensadores. En la mayoría de los escenarios de reemplazo, conectará los cuatro cables como dos pares para lograr el funcionamiento en paralelo y la capacitancia nominal completa.

Siempre verifique el diagrama de cableado impreso en el motor o en el manual de servicio cuando trabaje con capacitores de cuatro conductores. La configuración puede afectar significativamente el rendimiento del motor.

Precauciones de seguridad al realizar el cableado

Aunque la polaridad no es una preocupación, la seguridad sí lo es. Siga estas precauciones siempre que trabaje con condensadores CBB60:

• Descargue el condensador antes de manipularlo. — Incluso después de cortar la energía, un CBB60 puede mantener una carga peligrosa durante un período significativo. Cortocircuite brevemente los terminales con una resistencia aislada (alrededor de 10 kΩ, 10 W) antes de tocarlos.
• Siempre desconecte la energía en el disyuntor antes de abrir cualquier carcasa del motor o caja de conexiones.
• Utilice herramientas aisladas y use calzado con suela de goma.
• Confirme que el voltaje nominal del capacitor de reemplazo coincida o exceda la especificación original; nunca instale un capacitor con un voltaje inferior al nominal.
• Inspeccione el aislamiento de los cables en los cables para detectar grietas o daños por calor antes de realizar las conexiones.

Comparación de condensadores CBB60 con condensadores electrolíticos polarizados

Una fuente común de confusión es la diferencia entre los condensadores de película CBB60 y los condensadores electrolíticos. Comprender claramente la distinción evita errores costosos al seleccionar reemplazos o diagnosticar fallas.

Una implicación práctica de esta tabla: Nunca intente sustituir un condensador electrolítico por un CBB60 en un circuito de motor. . Incluso si encuentra un condensador electrolítico con el mismo valor de capacitancia, su incapacidad para manejar la polaridad inversa en frecuencias de CA hará que falle a los pocos segundos de funcionar. El fallo puede ser explosivo y peligroso.

Cómo saber si ha fallado un condensador CBB60

Los condensadores CBB60 se degradan con el tiempo, especialmente en entornos de alta temperatura. Cuando falla un CBB60, el motor al que sirve suele mostrar síntomas claros. Conocer estos síntomas le permite diagnosticar el problema rápidamente en lugar de reemplazar todo el motor innecesariamente.

Síntomas comunes de un condensador CBB60 defectuoso

• El motor zumba pero no arranca. — este es el signo más clásico. El devanado principal se energiza y crea un zumbido, pero sin la corriente desfasada del capacitor, no hay campo giratorio y el motor permanece estacionario.
• El motor arranca si se hace girar manualmente pero no puede arrancar automáticamente: un condensador parcialmente degradado aún puede proporcionar suficiente cambio de fase una vez que el rotor se mueve, pero no lo suficiente para superar la inercia inicial.
• El motor funciona más lento de lo normal o consume más corriente que la nominal
• El motor se sobrecalienta durante condiciones de carga normales.
• Daño físico visible al cuerpo del capacitor: abultamiento, grietas, marcas de quemaduras o fugas de aceite de la caja
• Olor a quemado proveniente de la carcasa del motor.

Prueba de un condensador CBB60 con un multímetro

Puede realizar una verificación básica utilizando un multímetro digital con función de medición de capacitancia. Después de descargar el condensador de forma segura, conecte las sondas a los dos terminales; como no hay polaridad, no importa qué sonda toque cada terminal. El medidor debe mostrar un valor de capacitancia cercano al valor nominal impreso en el cuerpo.

Un CBB60 sano normalmente medirá dentro de ±10% de su capacitancia nominal . Por ejemplo, un condensador de 20 µF debe leer entre 18 µF y 22 µF. Una lectura significativamente por debajo del valor nominal, como 8 µF en un capacitor de 20 µF, indica que el dieléctrico se ha degradado y el capacitor debe reemplazarse. Una lectura de cero o circuito abierto significa que el condensador ha fallado por completo.

Algunos multímetros más simples solo tienen medición de resistencia. En ese caso, una prueba aproximada es configurar el medidor en un rango de resistencia alto (como 2 MΩ) y tocar brevemente las terminales del capacitor con las sondas. Un condensador en funcionamiento mostrará una lectura baja momentánea a medida que se carga desde la batería interna del medidor, luego la lectura aumentará hacia el infinito a medida que el condensador retenga la carga. Si el medidor marca cero (cortocircuito) o se queda al máximo desde el principio (circuito abierto), el condensador ha fallado.

Cuando la inspección visual es suficiente

En muchos casos, no es necesario ningún medidor. Si el cuerpo del capacitor CBB60 muestra cualquiera de los siguientes síntomas, reemplácelo inmediatamente sin realizar más pruebas:

• La cubierta cilíndrica está hinchada o abultada en cualquier punto.
• Hay una grieta o una grieta en la carcasa de plástico.
• Hay marcas de quemaduras, áreas derretidas u oscurecimiento de la carcasa.
• Hay residuos aceitosos visibles en o alrededor del cuerpo (lo que indica que se ha filtrado aceite dieléctrico)
• Uno o más de los cables se han separado del cuerpo o muestran corrosión en el punto de entrada.

Selección del condensador CBB60 de repuesto adecuado

Al comprar un condensador CBB60 de repuesto, tres parámetros importan por encima de todo: valor de capacitancia, tensión nominal y configuración de terminales. Hacer algo incorrecto en cualquiera de estos casos puede hacer que el motor tenga un rendimiento deficiente, se sobrecaliente o vuelva a fallar rápidamente.

Capacitancia coincidente con precisión

El valor de capacitancia determina cuánto cambio de fase introduce el capacitor entre los devanados principal y auxiliar. El fabricante del motor ha calculado este valor para lograr un par de arranque y una eficiencia de funcionamiento óptimos. Desviarse significativamente de este valor (más de aproximadamente el 10%) causará problemas mensurables:

• Capacitancia demasiado baja: par de arranque reducido, el motor puede no arrancar bajo carga, corriente de funcionamiento más alta, sobrecalentamiento
• Capacitancia demasiado alta: corriente excesiva a través del devanado auxiliar, sobrecalentamiento tanto del devanado como del condensador, vida útil reducida del motor.

Busque siempre un reemplazo con exactamente la misma capacidad nominal que el original. Si el valor original no está claro porque la etiqueta está dañada, consulte la placa de identificación del motor o la documentación técnica para conocer el valor del capacitor especificado.

Clasificación de voltaje: igualar o exceder

La tensión nominal del reemplazo debe ser igual o superior a la del original. Si el original tenía una potencia nominal de 250 VCA, puede usar un reemplazo de 250 VCA o 450 VCA, pero no un capacitor de 150 VCA. La instalación de un condensador de baja calificación supone un riesgo de incendio y provocará una falla rápida. El uso de un condensador de mayor potencia es perfectamente seguro y, a veces, beneficioso en aplicaciones exigentes donde los picos de voltaje son comunes.

Tamaño físico y montaje

Los condensadores CBB60 vienen en tamaños cilíndricos estándar, y el diámetro y la longitud dependen de la capacitancia y la tensión nominal. Una clasificación de capacitancia o voltaje más alta generalmente significa un cuerpo más grande. Al reemplazarlo en una carcasa de motor hermética, confirme que las dimensiones físicas del reemplazo se ajusten al espacio disponible. La longitud y el diámetro del cable también deben ser compatibles con las conexiones de cableado existentes.

Cuestiones de calidad y certificación

El mercado de condensadores CBB60 incluye productos de calidad muy variable. Los condensadores de calidad inferior pueden tener valores de capacitancia reales alejados de la clasificación indicada, voltajes de ruptura más bajos que los marcados y vidas útiles significativamente más cortas. Al comprar repuestos, busque condensadores que tengan certificaciones de seguridad reconocidas como CQC (Certificación de calidad de China), TÜV, VDE o UL. Estas certificaciones indican que el condensador ha sido probado de forma independiente y cumple con los estándares de seguridad y rendimiento establecidos.

Consejos prácticos para trabajar con condensadores CBB60

Más allá de las cuestiones básicas de polaridad y reemplazo, hay varios puntos prácticos que vale la pena conocer si trabaja habitualmente con motores, bombas o aparatos que utilizan condensadores CBB60.

Tenga a mano un repuesto para equipos críticos

Para equipos como bombas de riego, bombas de sumidero o unidades de aire acondicionado donde el tiempo de inactividad causa problemas importantes, mantener un condensador CBB60 de repuesto con la clasificación correcta es una inversión práctica. Estos condensadores son económicos (normalmente entre 2 y 15 dólares, dependiendo de la capacitancia y la clasificación) y un condensador defectuoso es una de las razones más comunes por las que los motores monofásicos dejan de funcionar. Tener el repuesto adecuado en el estante significa una reparación de 10 minutos en lugar de una espera de varios días para la entrega de las piezas.

La temperatura afecta la vida útil del condensador

El calor es el principal enemigo de los condensadores CBB60. La mayoría están clasificados para funcionar hasta 70°C, y algunos modelos de alta especificación están clasificados para funcionar hasta 85°C. Operar un capacitor continuamente cerca de su temperatura máxima acorta dramáticamente su vida útil. Para motores instalados en recintos mal ventilados o en climas cálidos, considere usar un capacitor clasificado para una temperatura más alta que la mínima requerida. Garantizar una ventilación adecuada alrededor de la carcasa del motor también ayuda a prolongar significativamente la vida útil del condensador.

Humedad y protección del medio ambiente

En aplicaciones al aire libre o ambientes húmedos (comunes para bombas de riego y equipos para piscinas), los cables de un capacitor CBB60 pueden corroerse con el tiempo si se exponen a la humedad. Las conexiones entre los cables y los terminales del motor son particularmente vulnerables. Al reemplazar un capacitor en dichos entornos, use conectores impermeables o envuelva las conexiones con cinta autoamalgamante para evitar la entrada de humedad. Inspeccione las conexiones al menos una vez por temporada en condiciones de alta humedad.

No haga funcionar un motor sin su condensador

Algunos técnicos, al diagnosticar un motor que no arranca, desconectan temporalmente el condensador para comprobar si los devanados del motor funcionan. Si bien el motor puede girar si se arranca manualmente, hacerlo de esta manera, incluso brevemente, puede dañar los devanados auxiliares. Tenga siempre el condensador correcto en el circuito antes de aplicar potencia sostenida al motor. Las pruebas de diagnóstico breves de unos pocos segundos generalmente son tolerables, pero no haga funcionar el motor sin carga y sin capacitor durante un período prolongado.
