A condensador CBB60 es un condensador de funcionamiento de motor de CA de tipo película Se utiliza principalmente para arrancar y hacer funcionar motores de inducción monofásicos en bombas de agua, bombas sumergibles, lavadoras, compresores de aire y aparatos impulsados por motor similares. Proporciona el cambio de fase necesario para generar un campo magnético giratorio dentro del motor, lo que le permite arrancar bajo carga y mantener un funcionamiento suave y eficiente durante el uso continuo. A diferencia de los condensadores de arranque electrolítico, el CBB60 está clasificado para conexión permanente en el circuito y permanece energizado durante todo el ciclo de operación del motor.
La designación "CBB" lo identifica como un condensador de película de polipropileno metalizado, una clasificación estándar china. El "60" se refiere a la subcategoría específica que cubre los condensadores de motor diseñados para aplicaciones de CA. Estos componentes se producen ampliamente según los estándares IEC 60252 y GB/T 3667, y su confiabilidad determina directamente si una bomba o motor arranca en el primer intento o falla prematuramente.

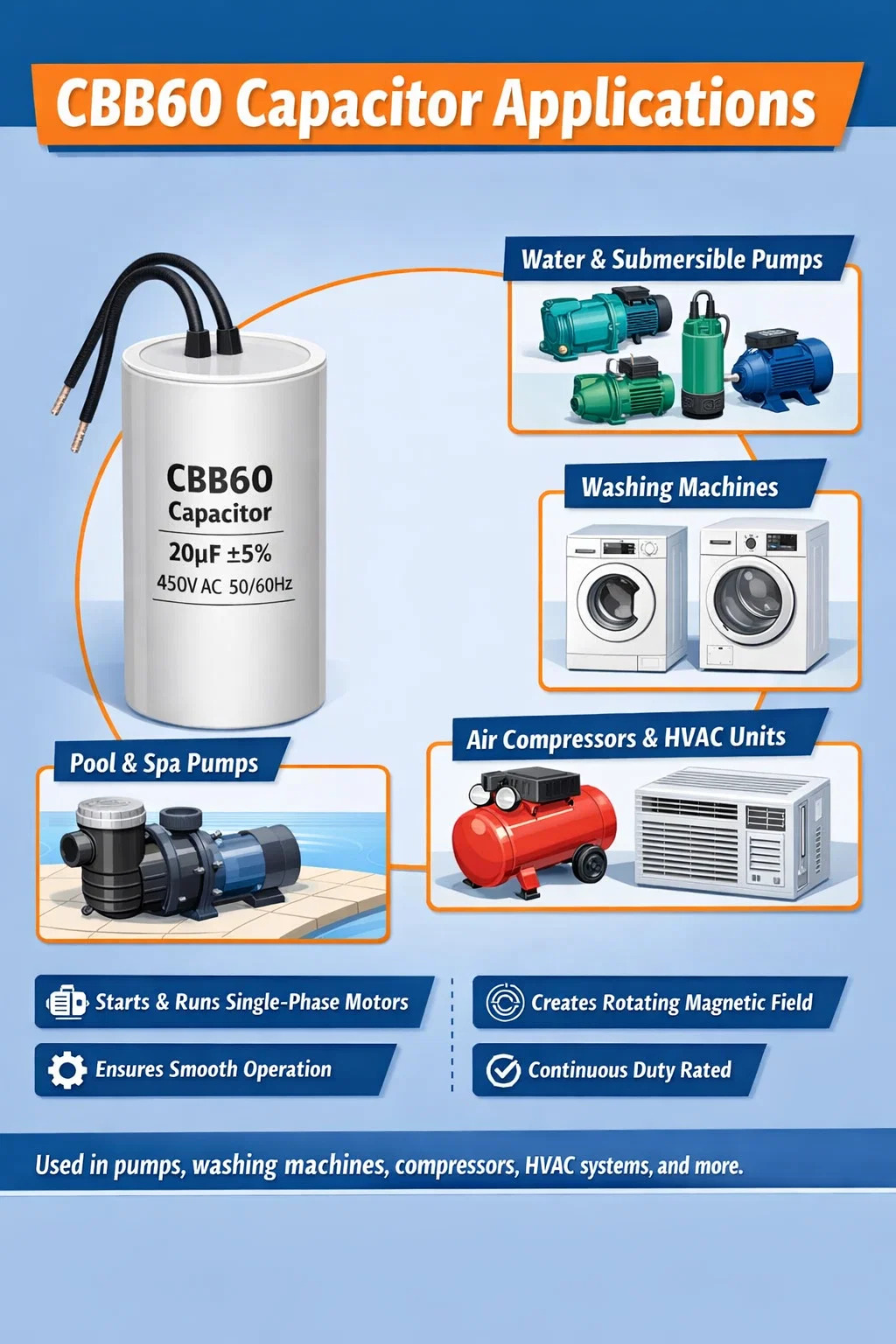

El condensador CBB60 aparece en una gama sorprendentemente amplia de equipos. Si bien las aplicaciones de bombas dominan el mercado, la capacidad del componente para manejar voltaje de CA continuo a la frecuencia nominal lo hace adecuado dondequiera que un motor monofásico necesite ayuda para crear una segunda fase.
Este es el caso de uso dominante a nivel mundial. Bombas de agua residenciales que van desde 0,37 kilovatios a 2,2 kilovatios casi universalmente confían en un condensador de funcionamiento CBB60. Las bombas de jardín, los chorros para pozos poco profundos, los sumergibles para pozos profundos y las bombas de refuerzo de presión necesitan un condensador para dividir el suministro monofásico en dos fases efectivas. Los valores de capacitancia para aplicaciones de bombas generalmente se encuentran entre 6 µF y 100 µF , con tensiones de trabajo de 250 VAC o 450 VAC dependiendo de la tensión de alimentación y diseño del motor.
Un CBB60 fallido en un circuito de bomba hace que el motor zumbe al arrancar pero no gira: consume corriente de rotor bloqueado (a menudo de 6 a 8 veces la corriente nominal de funcionamiento) sin girar, lo que puede sobrecalentarse y quemar el devanado en cuestión de segundos si la protección térmica no se activa a tiempo.
Las lavadoras de tambor y de carga superior utilizan condensadores CBB60 en el motor de lavado principal y, a menudo, también en el motor de la bomba de drenaje. Los valores de capacitancia aquí son típicamente 8 µF a 20 µF a 450 VCA . Una lavadora que arranca pero no se agita ni gira correctamente, a pesar de que el motor emite un zumbido, es un síntoma clásico de un condensador CBB60 degradado cuya capacitancia ha caído por debajo del umbral mínimo del motor.
Los compresores de aire monofásicos utilizados en talleres y áreas de servicio de automóviles a menudo requieren unidades CBB60 de alta capacitancia; valores de 50 µF a 100 µF son comunes en motores de compresores de 1,5 kW a 3 kW. Algunos motores de ventiladores HVAC y pequeños compresores en unidades de aire acondicionado de ventana también utilizan condensadores de funcionamiento estilo CBB60, aunque en los mercados norteamericanos el formato de lata de aluminio ovalada es más frecuente, mientras que la forma cilíndrica CBB60 domina Asia y gran parte de Europa.
Las bombas de circulación de piscinas y spas, las bombas de sistemas de riego, los motores de procesamiento de granos, los tornos pequeños e incluso algunos compresores de refrigeración en refrigeradores comerciales utilizan condensadores CBB60. Cualquier aplicación que ejecute un motor de inducción monofásico de condensador dividido permanente (PSC) o de arranque por capacitor y funcionamiento por capacitor (CSCR) puede usar potencialmente un CBB60 en la posición de funcionamiento.
La energía CA monofásica por sí sola no puede crear un campo magnético giratorio en el estator de un motor; solo produce un campo pulsante que hace que el rotor vibre pero no gire. Para solucionar esto, los diseñadores de motores utilizan un condensador de funcionamiento conectado en serie con un segundo devanado (auxiliar). El condensador desplaza la fase actual en ese devanado aproximadamente 90 grados eléctricos en relación con la corriente en el devanado principal. Este suministro artificial de dos fases crea el campo magnético giratorio que produce par y permite que el motor arranque automáticamente y funcione de forma continua.
El CBB60 permanece permanentemente en el circuito, a diferencia de los condensadores de arranque electrolítico, que se apagan mediante un interruptor centrífugo o un relé una vez que el motor alcanza aproximadamente el 75-80% de la velocidad sincrónica. Esto significa que el CBB60 debe soportar tensiones de CA continuas sin una variación significativa de la capacitancia. La construcción de película de polipropileno metalizado le confiere esta capacidad: el polipropileno tiene un factor de disipación extremadamente bajo (tan δ ≤ 0,001 a 1 kHz) , lo que significa que prácticamente no se desperdicia energía en forma de calor dentro del condensador durante el funcionamiento.
Una importante propiedad de autorreparación distingue a los condensadores de película metalizada de los de lámina. Si un defecto microscópico en la película dieléctrica causa una falla localizada, el electrodo metálico se vaporiza alrededor del punto de falla, aislándolo en lugar de crear un cortocircuito. Este mecanismo permite que los condensadores CBB60 sobrevivan picos de voltaje ocasionales que destruirían un diseño que no se repara por sí solo.
Leer correctamente la etiqueta de un condensador CBB60 es esencial para seleccionar el reemplazo adecuado. La siguiente tabla explica los parámetros comunes y sus rangos típicos.
| Parámetro | Rango típico | Importancia |
|---|---|---|
| capacitancia | 2 µF – 100 µF | Determina la fuerza del cambio de fase; debe coincidir con la placa de identificación del motor |
| Tolerancia | ±5% (J) o ±10% (K) | Tolerancia más estricta = rendimiento del motor más consistente |
| Clasificación de voltaje CA | 250 VCA / 450 VCA / 630 VCA | Debe igualar o exceder el voltaje de operación real; nunca subestimes |
| Frecuencia | 50Hz/60Hz | Afecta la corriente reactiva; comprobar la frecuencia de la placa de características del motor |
| Temperatura de funcionamiento | –25°C a 85°C (estándar); hasta 105°C (premium) | Una calificación más alta extiende la vida útil en recintos calientes |
| Factor de disipación (tan δ) | ≤ 0,001 a 1 kHz | Indica pérdida interna; más bajo es mejor para uso continuo |
| Resistencia de aislamiento | ≥ 3000 MΩ (o ≥ 100 MΩ·μF) | Indicador de rendimiento de corriente de fuga y seguridad |
La clasificación de voltaje de CA es el parámetro que con mayor frecuencia se malinterpreta. Un CBB60 con clasificación de 250 VCA es adecuado para motores alimentados por redes de 220 a 240 VCA, pero la clasificación debe tener en cuenta el hecho de que el voltaje del capacitor en un motor PSC en funcionamiento puede ser mayor que el voltaje de suministro. En algunos diseños de motores de alto deslizamiento, el voltaje del terminal del capacitor alcanza 1,1 a 1,5 veces la tensión de alimentación . Esta es la razón por la que los condensadores de bomba en los mercados de 230 VCA se especifican con frecuencia en 450 VCA, lo que proporciona un margen de seguridad sustancial y extiende drásticamente la vida útil. El uso de un condensador de 250 VCA cuando se especifica 450 VCA acorta drásticamente la vida útil debido al envejecimiento dieléctrico acelerado.
Reemplácelo siempre con el mismo valor de capacitancia especificado en la placa de identificación del motor o en el manual de servicio. Un valor inferior reduce el par de arranque y puede impedir que el motor arranque bajo carga. Un sobrevalor desplaza demasiado la fase actual, desequilibrando las corrientes del devanado, aumentando el calor y potencialmente causando que el devanado auxiliar se sobrecaliente. Desviaciones más allá ±10% del valor nominal generalmente se consideran fuera de los límites aceptables para la sustitución del condensador de funcionamiento.
El CBB60 tiene una forma cilíndrica distintiva con una carcasa de plástico blanca o gris, normalmente hecha de polipropileno retardante de llama. El devanado interno consta de dos capas de película de polipropileno metalizado enrolladas estrechamente entre sí. Se pulverizan tapas de metal (proceso Schoopage) sobre los extremos del elemento enrollado para hacer contacto con las capas de película metalizada, y se unen conductores o terminales de alambre a estas tapas de extremo.
El elemento enrollado se encapsula en resina epoxi antes de insertarlo en la caja de plástico. Este relleno de resina tiene múltiples propósitos: evita la entrada de humedad, amortigua las vibraciones, mejora la transferencia de calor del elemento a la caja y mantiene el devanado mecánicamente estable durante la vibración del motor.
Las configuraciones de terminales varían según el mercado y la aplicación:
Las dimensiones físicas no están estandarizadas entre los fabricantes. un 20 µF / 450 VCA CBB60 puede tener un diámetro de cuerpo de 35 mm y una altura de 60 mm de un fabricante y 40 mm × 70 mm de otro. Al pedir reemplazos, verifique siempre que las dimensiones físicas se ajusten al soporte del motor o al clip de montaje existente.
Comprender dónde encaja el CBB60 en relación con otros tipos comunes de condensadores de motor ayuda a seleccionar el componente correcto y a diagnosticar los problemas del motor con precisión.
| Tipo | Dieléctrico | Uso en circuito | Capacitancia típica | Clasificación de voltaje |
|---|---|---|---|---|
| CBB60 | Película de polipropileno metalizado. | Ejecutar (permanente) | 2–100 µF | 250–630 VCA |
| CBB61 | Película de polipropileno metalizado. | Ejecutar (ventilador/motores de CA) | 1–30 µF | 250–450 VCA |
| CBB65 | Película de polipropileno metalizado. | Ejecutar (compresores HVAC) | 5–60 µF | 370–450 VCA |
| CD60 (electrolítico) | Electrolítico de óxido de aluminio. | Sólo inicio (apagado) | 50–1500 µF | 110–330 VCA |
El CBB61 tiene un aspecto físicamente similar al CBB60 (ambos utilizan carcasas de plástico cilíndricas), pero el CBB61 está diseñado para motores de unidades interiores de ventiladores y aire acondicionado que tienen requisitos de par de arranque más bajos. La sustitución de una CBB61 en una aplicación de bomba de servicio pesado puede causar fallas prematuras porque la caja y los terminales de la CBB61 no están clasificados para los valores de capacitancia más altos y las cargas de corriente continua típicas del servicio de bomba. el La caja cilíndrica CBB60 es estructuralmente más robusta y normalmente con clasificación IP44 o IP54, lo que lo hace adecuado para salas de bombas húmedas y recintos exteriores.
La falla del capacitor es una de las causas más comunes de mal funcionamiento del motor y los capacitores CBB60 se degradan de manera predecible. Reconocer los modos de falla acelera el diagnóstico y evita el reemplazo innecesario del motor.
Primero descargue el capacitor cortando sus terminales a través de una resistencia de 10 kΩ durante al menos 5 segundos; nunca los cortocircuite directamente, ya que el breve aumento de corriente puede dañar la metalización interna. Luego mida la capacitancia con un multímetro digital configurado en modo capacitancia o un medidor LCR dedicado. Una lectura dentro ±5% del valor etiquetado indica que el condensador está en buen estado. Las lecturas por debajo del 80% de la capacitancia nominal o una lectura de circuito abierto (que se muestra como OL o sobrecarga en la mayoría de los medidores) confirman que es necesario reemplazar el capacitor.
La prueba de resistencia de aislamiento con un megaóhmetro a 500 VCC se utiliza en entornos de servicio profesional para detectar la degradación dieléctrica en etapas tempranas antes de que la deriva de capacitancia se vuelva severa. Un CBB60 saludable debería mostrar una resistencia de aislamiento muy por encima 1000 MΩ ; las lecturas por debajo de 100 MΩ indican que el dieléctrico ha absorbido humedad o está comenzando a fallar.
La mayoría de las fallas del CBB60 no son aleatorias: resultan de condiciones específicas de operación o instalación que pueden identificarse y corregirse para extender la vida útil. Un condensador bien especificado e instalado correctamente puede durar 10 a 20 años en servicio continuo de bomba. Las unidades de mala calidad o expuestas a condiciones adversas pueden fallar en un plazo de 2 a 3 años.
La principal causa de fracaso prematuro. Las variaciones de voltaje de la red, las sobretensiones de conmutación y el aumento de voltaje capacitivo en el devanado auxiliar del motor tensionan el dieléctrico. Cada voltio por encima del voltaje de trabajo nominal acelera el envejecimiento exponencialmente; una regla general en la ingeniería de capacitores de película es que cada 10°C de aumento de temperatura o cada 10% de sobretensión reduce aproximadamente a la mitad la vida útil . La especificación de condensadores de 450 VCA para aplicaciones de bombas de 230 VCA en lugar de 250 VCA proporciona una protección significativa contra sobretensiones.
La temperatura interna del condensador combina la temperatura ambiente con el autocalentamiento debido a sus propias pérdidas dieléctricas y el calor conducido desde el motor. Los condensadores montados directamente contra el bastidor del motor en gabinetes mal ventilados pueden experimentar temperaturas en las uniones. 20–30°C por encima de la temperatura ambiente . Mantener el condensador alejado de fuentes de calor, usar un soporte de montaje separado con flujo de aire o elegir una clase de temperatura más alta (85 °C o 105 °C nominal) reduce este riesgo.
Las salas de bombas y las instalaciones al aire libre exponen los condensadores a alta humedad. La película de polipropileno tiene naturalmente una baja absorción de humedad, pero un sellado deficiente de la caja o de las áreas del casquillo terminal permite que la humedad se filtre a lo largo de los cables y dentro del cuerpo con el tiempo. Siempre verifique que la clasificación IP de la carcasa del capacitor coincida con el entorno de instalación. IP44 es el mínimo para lugares húmedos o mojados; Es preferible IP54 o IP55 para uso directo en exteriores o instalaciones propensas a salpicaduras.
Cada arranque del motor produce un breve pico de corriente de entrada a través del condensador. Las aplicaciones con control de interruptor de presión que activan y desactivan la bomba con frecuencia (potencialmente docenas de veces por hora) estresan más el condensador que aquellas en las que el motor funciona continuamente. Si la frecuencia de arranque excede el ciclo de trabajo nominal del fabricante del motor, considere un capacitor con una clasificación de sobrecorriente más alta o reduzca la frecuencia de arranque mediante el tamaño del tanque de presión.
El proceso de reemplazo es sencillo si primero se recopila la información correcta. Siga esta secuencia para evitar errores en el pedido.
Cuando se desconoce el valor original y se ha perdido la placa de identificación del motor, se puede hacer una estimación aproximada a partir de la potencia nominal del motor. Como regla general, los motores de inducción monofásicos requieren aproximadamente 7–8 µF por kilovatio de potencia nominal para un condensador de funcionamiento, aunque esto varía significativamente según el diseño del motor y el número de polos. Esta cifra es sólo una estimación inicial; los valores correctos siempre deben confirmarse con los datos del fabricante.
Los condensadores de película utilizados en aplicaciones de motores almacenan una cantidad significativa de energía. Un condensador de 50 µF cargado a un pico de 450 VCA (aproximadamente un pico de 636 V) almacena más 10 julios de energía, suficiente para causar quemaduras graves o un paro cardíaco si se descarga a través del cuerpo humano. Las prácticas de seguridad estándar incluyen:
No. Un condensador de funcionamiento demasiado grande provoca una corriente excesiva en el devanado auxiliar durante el funcionamiento normal, lo que provoca sobrecalentamiento y una reducción de la vida útil del motor. Si se necesita más par de arranque, la solución es agregar un capacitor de arranque dedicado (tipo electrolítico) en paralelo con el capacitor de funcionamiento, desconectado por un relé o interruptor centrífugo. No sobredimensionar el recorrido c
