Condensador CBB60 vs CBB65: diferencias clave explicadas

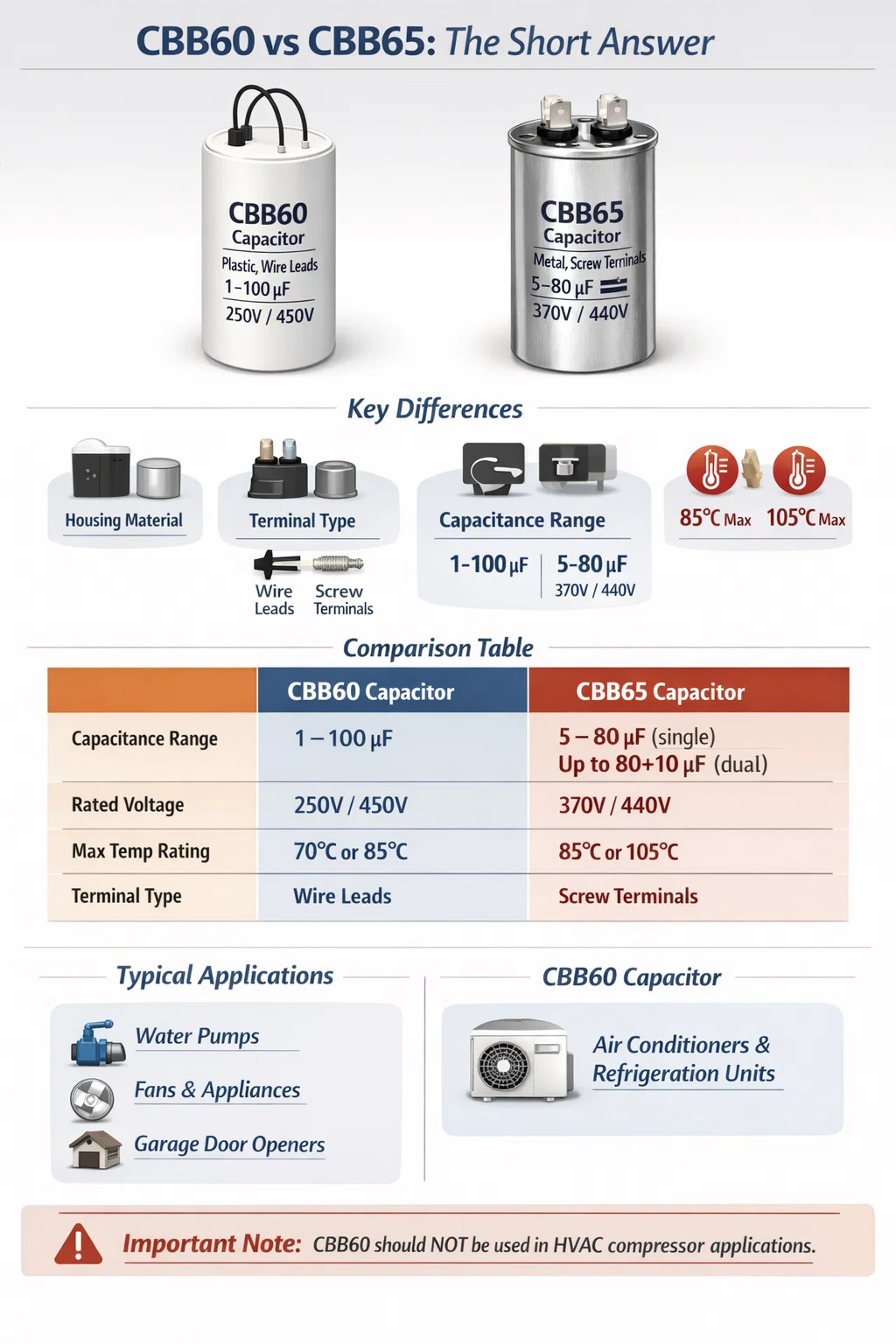

CBB60 vs CBB65: la respuesta corta

La diferencia fundamental entre un condensador CBB60 y un condensador CBB65 se reduce a la construcción física y al entorno de aplicación previsto. CBB60 es un condensador cilíndrico cableado diseñado principalmente para circuitos de arranque y funcionamiento de motores de CA monofásicos. , mientras que CBB65 es un condensador con terminal de tornillo y lata de metal diseñado para aplicaciones de servicio más pesado, como compresores de aire acondicionado y unidades de refrigeración. Ambos son condensadores de película de polipropileno que funcionan en circuitos de CA, pero difieren significativamente en su factor de forma, tipo de terminal, rango de capacitancia y resiliencia térmica.

Si está seleccionando un reemplazo o comprando un capacitor para un nuevo diseño, los dos generalmente no son intercambiables sin prestar atención al método de montaje, la configuración de los terminales y la temperatura límite de funcionamiento. Confundir estos dos tipos, incluso cuando el valor de capacitancia y la clasificación de voltaje parecen idénticos, puede provocar fallas prematuras o riesgos de seguridad en entornos de alta carga.

Construcción física y factor de forma

La distinción más inmediatamente visible entre CBB60 y CBB65 radica en su embalaje físico.

Condensador CBB60: carcasa de plástico cilíndrica

Un condensador CBB60 utiliza un cuerpo cilíndrico de plástico (generalmente polipropileno o carcasa retardante de llama) con dos o cuatro cables que se extienden desde un extremo. El diámetro del cuerpo suele oscilar entre 30 mm a 50 mm , con una altura que varía entre 60 mm y 100 mm según la capacitancia. Estos cables permiten montarlo directamente en tableros de terminales del motor o conectarlo mediante terminales de conexión rápida. La carcasa de plástico se rellena con resina epoxi o un relleno aislante similar para sellar la película interna contra la entrada de humedad.

Debido a que utiliza cables conductores, el CBB60 se considera un componente "con terminales". Por lo general, se encuentra en posición vertical o en ángulo dentro del compartimiento del capacitor de un motor, asegurado por un soporte o clip de plástico. Este diseño ahorra espacio y tiene un bajo costo de producción, razón por la cual domina el segmento de motores de bombas de agua, motores de ventiladores y motores de pequeños electrodomésticos.

Condensador CBB65 : Carcasa de lata de aluminio y metal

Por el contrario, un condensador CBB65 está alojado en un bote redondo de aleación de aluminio . Sus terminales son conectores tipo tornillo montados en la parte superior, lo que permite conexiones de cableado seguras que resisten la vibración mejor que los simples cables. La carcasa metálica proporciona una disipación de calor y una protección mecánica superiores en comparación con el plástico. Las dimensiones típicas incluyen diámetros de 40 mm a 50 mm y alturas de 70 mm a 120 mm, aunque los condensadores de doble recorrido (que combinan dos valores de capacitancia en una unidad) pueden ser más grandes.

La lata de aluminio está sellada con un respiradero de alivio de presión en la parte inferior o superior, que actúa como válvula de seguridad en caso de sobrepresión interna. Esta característica es fundamental en entornos de compresores donde la temperatura ambiente puede aumentar rápidamente. El cuerpo metálico también admite montaje externo a través de una abrazadera o soporte de acero, que es el método estándar de la industria para la instalación de capacitores HVAC.

Comparación de clasificaciones eléctricas

Ambos tipos de condensadores funcionan en circuitos de CA, pero sus parámetros nominales difieren en formas que reflejan los casos de uso previstos.

Los valores nominales de tensión merecen una atención especial. El CBB65 está disponible casi exclusivamente en 370 VCA y 440 VCA para manejar las condiciones de voltaje dentro de los sistemas de compresores HVAC, donde las sobretensiones momentáneas durante el arranque del motor pueden alcanzar muy por encima del voltaje de línea nominal. Los condensadores CBB60 a 250 VCA estarían peligrosamente subestimados en esas condiciones, incluso si el valor de capacitancia coincidiera.

Entornos de aplicación típicos

Comprender dónde está diseñado para funcionar cada condensador ayuda a aclarar por qué existen las diferencias físicas y eléctricas en primer lugar.

Dónde se utilizan los condensadores CBB60

Los condensadores CBB60 son el condensador estándar de funcionamiento y arranque de motor para una amplia gama de motores de inducción monofásicos en entornos de trabajo ligero a medio. Las aplicaciones comunes incluyen:

• Motores de bombas de agua (sumergibles y de superficie, normalmente de 0,37 kW a 2,2 kW)
• Ventiladores de techo y extractores
• Mototambores para lavadora
• Pequeños circuladores de aire y equipos de ventilación.
• Abridores de puertas de garaje
• Motores de bombas para piscinas y spas en el rango de potencia más bajo

En estos entornos, las temperaturas de funcionamiento tienden a mantenerse por debajo de 70 °C a 85 °C y las cargas de vibración son moderadas. El ambiente suele estar lo suficientemente controlado como para que una carcasa de plástico proporcione una protección adecuada contra la humedad y el impacto mecánico.

Dónde se utilizan los condensadores CBB65

Los condensadores CBB65 están diseñados específicamente para las demandas de los motores de compresores de refrigeración y HVAC. Sus principales entornos de aplicación incluyen:

• Unidades centrales de compresores de aire acondicionado (sistemas divididos, unidades de paquete)
• Compresores de bomba de calor
• Compresores de refrigeración comercial
• Unidades condensadoras enfriadas por aire
• Motores de ventilador de condensador en unidades HVAC exteriores

En un gabinete de compresor HVAC al aire libre en un día caluroso de verano, las temperaturas internas pueden alcanzar Temperatura ambiente de 55 °C a 70 °C con la superficie del motor del compresor añadiendo más calor localizado. El condensador montado al lado de ese motor debe sobrevivir de manera confiable 85°C a 105°C Temperatura de funcionamiento continuo: una especificación para la que está clasificada la CBB65, pero la mayoría de las unidades CBB60 estándar no.

Rendimiento térmico y disipación de calor.

La gestión térmica es una de las diferencias técnicamente más significativas entre estas dos familias de condensadores y explica directamente la elección de los materiales.

Los condensadores de película de polipropileno generan calor internamente debido a pérdidas dieléctricas, especialmente bajo corriente alterna continua. En una aplicación de funcionamiento del motor, el condensador está energizado en todo momento mientras el motor está en funcionamiento; no es un componente de impulso de arranque breve sino un elemento continuamente activo en el circuito de funcionamiento. Cualquier calor que no se disipe de manera eficiente se acumula dentro del cuerpo del capacitor y acelera la degradación dieléctrica.

El aluminio tiene una conductividad térmica de aproximadamente 205 W/(m·K) , mientras que los plásticos de ingeniería típicos utilizados en las carcasas CBB60 oscilan entre 0,1 y 0,5 W/(m·K). Esto significa que la lata de metal de un condensador CBB65 disipa el calor aproximadamente entre 400 y 2000 veces más eficientemente a través de sus paredes que la carcasa de plástico de un CBB60. En términos prácticos, la temperatura central del CBB65 bajo carga sigue siendo sustancialmente más baja que la de un CBB60 bajo el mismo estrés eléctrico, lo que extiende directamente la vida útil y reduce el riesgo de falla térmica.

Esta es la razón por la que los condensadores CBB65 pueden tener una temperatura de funcionamiento máxima de 105 °C en versiones de alta calidad: la carcasa metálica mantiene la temperatura de la película interna a un nivel que permite sobrevivir incluso cuando el ambiente externo es extremo. Un condensador CBB60 instalado en un gabinete de compresor exterior con capacidad nominal de solo 85 °C técnicamente puede sobrevivir a temperatura ambiente, pero sufrirá una reducción significativa de su vida útil cuando las temperaturas ambiente lo empujen hacia su techo continuamente durante los meses de verano.

Funciones de seguridad y modos de fallo

La filosofía de diseño de seguridad de los condensadores CBB60 y CBB65 difiere notablemente, lo que refleja nuevamente sus respectivos entornos de implementación.

Película autorreparable en ambos tipos

Tanto los condensadores CBB60 como CBB65 utilizan una película de polipropileno metalizado con propiedades de autorreparación. Cuando se produce una ruptura dieléctrica localizada (una perforación microscópica en la película), el delgado electrodo metálico en ese lugar se evapora instantáneamente debido a la energía de descarga, eliminando la falla y restaurando el aislamiento. Este mecanismo permite que el capacitor sobreviva miles de fallas menores durante su vida útil sin fallas catastróficas. La característica de autorreparación es una fortaleza compartida de todos los capacitores de película de la serie CBB.

Ventilación de alivio de presión en CBB65

Los condensadores CBB65 están sellados en una lata de aluminio con una ventilación de alivio de presión incorporada , generalmente ubicado en el fondo de la lata o integrado en el sello de la tapa. Si los gases internos se acumulan debido a una sobretensión prolongada o una degradación térmica, este respiradero se abre de forma controlada, liberando presión y evitando que la lata se rompa violentamente. El resultado es un modo de "fallo abierto" relativamente seguro en lugar de uno explosivo.

Los condensadores CBB60 con carcasa de plástico carecen de esta ventilación. Bajo una sobrecarga severa, un CBB60 puede hincharse, agrietar su carcasa o, en el peor de los casos, romperse con una fuerza más abrupta, especialmente si la resina de relleno es insuficiente o está envejecida. Este es un modo de falla conocido en cavidades de motores de bombas mal ventiladas donde el reemplazo del capacitor se retrasa más allá de su vida útil práctica y segura.

Resistencia de descarga

Muchos condensadores CBB65, especialmente los que se venden en los mercados HVAC de América del Norte, incluyen un condensador interno. resistencia de purga (normalmente de 10 kΩ a 20 kΩ) cableado a través de los terminales para descargar el voltaje residual después de desenergizar la unidad. Esta es una característica de seguridad crítica para los técnicos de servicio que pueden manipular el capacitor poco después de apagar el sistema. La carga residual en un condensador de 440 VCA de 40 µF puede ser letal si no se descarga. Los condensadores CBB60 pueden incluir o no esta resistencia según el fabricante y el grado.

Condensadores de doble ejecución: una característica específica del CBB65

Una categoría de producto importante que existe dentro de la familia CBB65 pero que no tiene un equivalente real en CBB60 es la condensador de doble funcionamiento (a veces etiquetado como "condensador dual" o "condensador ovalado" en los mercados norteamericanos).

Un capacitor CBB65 de doble ejecución contiene dos elementos capacitores independientes dentro de una sola lata de aluminio, que comparten un terminal común. Los tres terminales suelen estar etiquetados HERM (compresor hermético), FAN (motor del ventilador del condensador) y COM (común) . Esto consolida lo que de otro modo serían dos condensadores separados en una sola unidad, ahorrando espacio y costo en equipos HVAC.

Las configuraciones comunes de capacitores de doble funcionamiento incluyen valores como:

• 35 µF 5 µF / 440 VCA (sistema dividido residencial de tamaño mediano)
• 45 µF 5 µF / 440 VCA (residencial más grande o comercial ligero)
• 55 µF 7,5 µF / 440 VCA (compresor de mayor capacidad)
• 80 µF 10 µF / 370 VCA (arranque de compresor comercial pesado)

Esta configuración dual sólo es físicamente práctica en un formato de lata de metal porque dos elementos de película enrollados separados necesitan suficiente espacio y gestión térmica. Una carcasa estilo CBB60 con carcasa de plástico no soportaría de manera confiable esta configuración en condiciones de compresor de alta temperatura, lo cual es una razón más por la que la plataforma CBB65 sigue siendo dominante en HVAC.

Estándares de certificación y cumplimiento

Tanto los condensadores CBB60 como CBB65 se rigen por el estándar nacional chino. GB/T 3667 , que cubre los condensadores de motores de CA. Sin embargo, las categorías de productos a las que pertenecen dentro de esa norma reflejan sus diferentes requisitos. Más allá de los estándares chinos, los condensadores vendidos en los mercados globales cuentan con certificaciones adicionales.

• Condensadores CBB60 normalmente llevan la marca CE para los mercados europeos y la certificación UL/CUL para América del Norte cuando se utilizan en reemplazos de motores de bombas y ventiladores.
• Condensadores CBB65 para el mercado norteamericano de HVAC están sujetos a UL 810 (Estándar para condensadores) y debe cumplir con los requisitos listados por UL para su uso en equipos HVAC listados. Muchos también llevan marcas de cumplimiento CSA y RoHS.

Al reemplazar capacitores en equipos que originalmente fueron certificados con un tipo de capacitor específico, sustituir un componente no certificado o de una categoría diferente puede técnicamente anular la certificación del equipo y crear problemas de responsabilidad, particularmente en instalaciones comerciales sujetas a inspecciones periódicas.

Cómo leer las marcas de cada condensador

Tanto los condensadores CBB60 como los CBB65 imprimen sus especificaciones clave directamente en la carcasa. Comprender estas marcas permite seleccionar un reemplazo preciso sin conjeturas.

Una etiqueta típica de un condensador CBB60 podría leer:

CBB60 — 30 µF ± 5% — 450 VCA — 50/60 Hz — 85°C

Una etiqueta típica de un condensador CBB65 podría leer:

CBB65A — 45 5 µF ± 5% — 440 VCA — 50/60 Hz — 105°C — P2 (clase de resistencia de descarga)

El sufijo "A" en CBB65A comúnmente indica la presencia de una resistencia de descarga interna. El valor de capacitancia dual (por ejemplo, 45,5 µF) lo identifica inmediatamente como una unidad de funcionamiento dual. La tensión nominal de 440 VCA y la temperatura nominal de 105 °C confirman que está clasificado para servicio de compresor.

Al reemplazar cualquiera de los capacitores, haga coincidir los tres parámetros clave —valor de capacitancia, tensión nominal y temperatura nominal—es esencial. Nunca es aceptable sustituirlo por un voltaje más bajo o una clasificación de temperatura más baja. Un voltaje más alto o una clasificación de temperatura más alta es eléctricamente seguro como sustituto, aunque también se deben verificar las dimensiones físicas.

Expectativas de esperanza de vida y patrones de degradación

La vida útil del condensador depende en gran medida de la temperatura de funcionamiento, el estrés de voltaje y el ciclo de trabajo. Tanto CBB60 como CBB65 son tipos de película metalizada, que generalmente duran más que los capacitores electrolíticos en servicio de motores de CA, pero sus vidas útiles esperadas difieren debido a sus condiciones de aplicación.

Vida útil CBB60

En un servicio típico de motor de bomba o motor de ventilador a temperaturas ambiente moderadas (por debajo de 40 °C), un condensador CBB60 de calidad puede lograr 30.000 a 50.000 horas de funcionamiento antes de que se produzca una deriva significativa de la capacitancia. En equipos de uso estacional (como una bomba de piscina que funciona 8 horas al día durante una temporada de 6 meses), esto se traduce en aproximadamente de 10 a 17 años de servicio. Sin embargo, en recintos mal ventilados o cerca de fuentes de calor, esto puede disminuir drásticamente; algunas unidades fallan en un plazo de 3 a 5 años en carcasas de bombas de alta temperatura.

Vida útil CBB65

Para el servicio de compresores HVAC, un capacitor CBB65 de buena calidad generalmente está clasificado para 60.000 horas o más a temperatura nominal. Sin embargo, las condiciones de servicio HVAC del mundo real son duras para los condensadores. Las sobretensiones debidas a eventos de la red eléctrica, los repetidos arranques bruscos del compresor y el funcionamiento sostenido a temperaturas ambiente superiores a 40 °C pueden reducir la vida útil efectiva de 8 a 15 años en aplicaciones residenciales. Esta es la razón por la que los técnicos de servicio de HVAC en climas cálidos a menudo recomiendan el reemplazo proactivo de los capacitores cada 7 a 10 años, incluso antes de que ocurra una falla visible.

La deriva de capacitancia es el modo de degradación más común en ambos tipos. Un capacitor que ha perdido más del 10% de su capacitancia nominal puede hacer que el motor consuma mayor corriente, se caliente más y sufra una eficiencia reducida, incluso si no ha fallado por completo. La medición de la capacitancia con un medidor de capacitancia durante el mantenimiento de rutina puede detectarla antes de que provoque una falla en el compresor.

Intercambiabilidad: ¿Se puede reemplazar uno por el otro?

Esta es una de las preguntas más prácticas que surgen en escenarios de reemplazo y servicio de campo.

En resumen: CBB65 puede sustituir a CBB60 en la mayoría de las aplicaciones, pero CBB60 no debe sustituir a CBB65 en aplicaciones de compresores.

Si necesita un reemplazo para el capacitor CBB60 del motor de una bomba y hay disponible una unidad CBB65 con capacitancia coincidente y una clasificación de voltaje más alta, funcionará eléctricamente y puede superar al original en longevidad debido a sus mejores características térmicas. Debería abordar la diferencia del tipo de terminal (terminal de tornillo frente a cable) con los conectores adecuados.

Ir en la otra dirección (instalar un condensador CBB60 en una aplicación de compresor HVAC) no es aconsejable por varias razones:

• La temperatura nominal del CBB60 (a menudo 85°C) puede ser insuficiente para condiciones ambientales sostenidas del compresor.
• La clasificación de voltaje (250 VCA común en CBB60) es incompatible con el servicio del compresor de 370 a 440 VCA.
• Los cables conductores no son adecuados para el entorno de vibración de una unidad compresora sin un alivio de tensión adicional.
• La falta de ventilación de alivio de presión significa un modo de falla más peligroso bajo estrés térmico.
• La ausencia de una configuración de doble recorrido significa que se necesitarían dos unidades separadas donde normalmente sirve una unidad de doble recorrido CBB65.

Consideraciones de precio y disponibilidad

Desde una perspectiva de abastecimiento comercial, los condensadores CBB60 y CBB65 ocupan diferentes niveles de mercado.

Los condensadores CBB60 son componentes básicos de gran volumen. Un estándar 20 µF / 450 VCA CBB60 de un fabricante de nivel medio cuesta aproximadamente $0.80 a $2.50 por unidad en pedidos por volumen. Están ampliamente disponibles en distribuidores de productos electrónicos, proveedores de repuestos para electrodomésticos y mercados en línea a nivel mundial.

Los condensadores CBB65, especialmente los de doble funcionamiento para uso en HVAC, tienen precios más altos, lo que refleja su construcción más compleja y sus materiales de mayor calidad. un 45 5 µF / 440 VCA CBB65 de doble ejecución normalmente cuesta $4 a $15 por unidad en el comercio minorista, y las unidades de marca de los principales proveedores OEM de HVAC a veces alcanzan entre 20 y 30 dólares. Los condensadores CBB65 falsificados y de calidad inferior son un problema documentado en el mercado de repuestos de HVAC: las unidades con latas de aluminio pero una construcción interna inadecuada han provocado fallas en el compresor al salirse rápidamente de la tolerancia o fallar prematuramente bajo el calor. Se recomienda comprar a distribuidores acreditados y verificar las marcas de listado UL.
