¿Está polarizado un condensador CBB60? Guía completa

es un Condensador CBB60 ¿Polarizado?

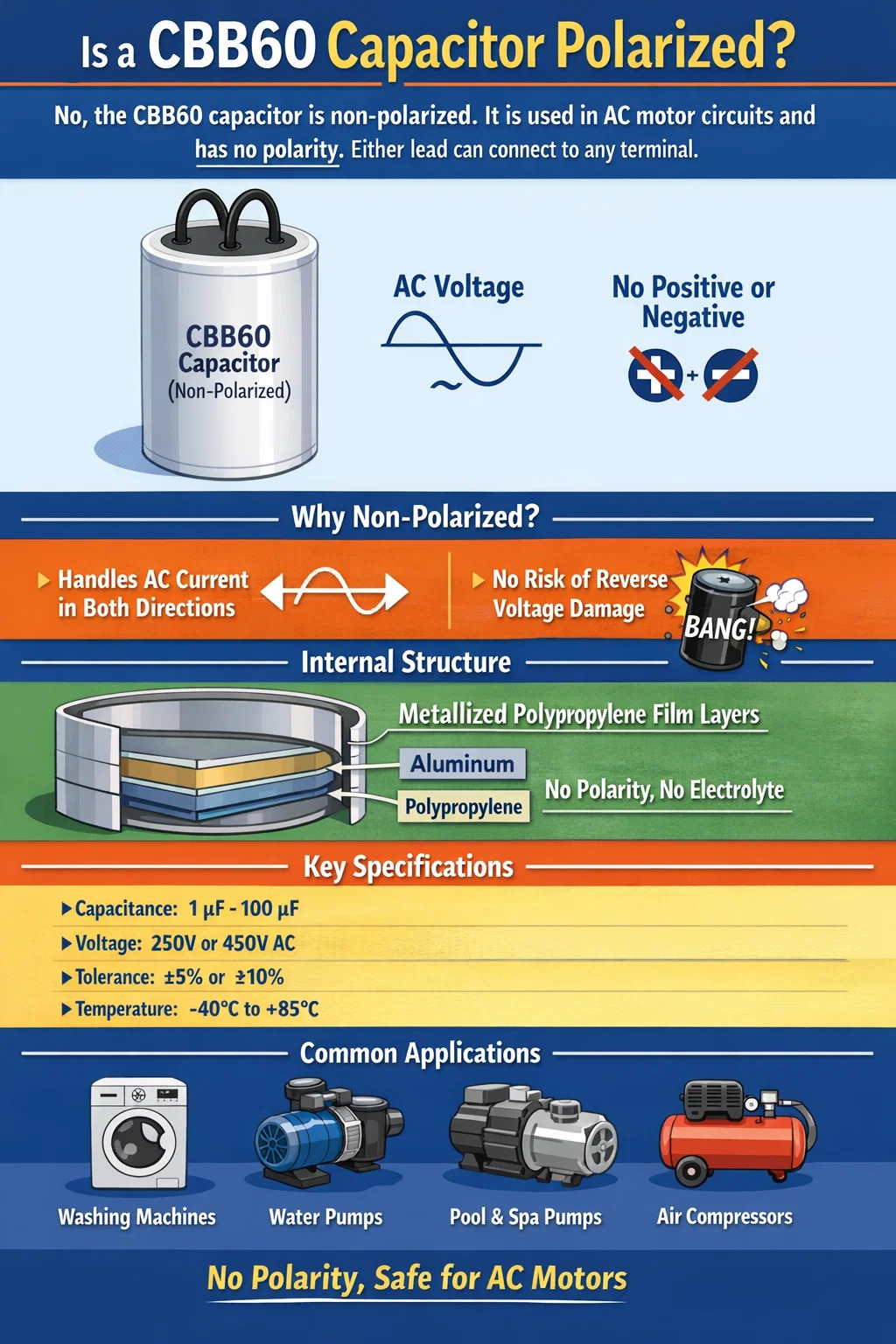

No, un condensador CBB60 no está polarizado. Es un condensador de película no polarizado con clasificación CA diseñado específicamente para su uso en circuitos de corriente alterna. A diferencia de los condensadores electrolíticos, que tienen terminales positivo y negativo claramente marcados y fallarán (o incluso explotarán) si se conectan al revés, el CBB60 no tiene polaridad alguna. Puede conectar cualquiera de los terminales a cualquier lado de su circuito sin ninguna preocupación. Esta no es una nota técnica menor; es una de las razones definitorias por las que existe el CBB60 y por qué se utiliza tan ampliamente en aplicaciones de motores de CA.

El CBB60 pertenece a la familia de condensadores de película de polipropileno metalizado. Dentro del componente, dos capas de película de polipropileno, cada una recubierta con una capa muy fina de aluminio, están enrolladas juntas formando un cuerpo cilíndrico. Debido a que ambos electrodos están hechos del mismo material y el dieléctrico (polipropileno) se comporta simétricamente bajo voltaje alterno, no existe una dirección preferida para el flujo de corriente. El condensador maneja igualmente bien ambos semiciclos de una forma de onda de CA, que es exactamente lo que exigen las aplicaciones de funcionamiento y arranque del motor.

Esta naturaleza no polarizada no es exclusiva del CBB60; otros condensadores de película como los tipos CBB61, CBB65 y MKP comparten esta propiedad. Sin embargo, el CBB60 se ha convertido en uno de los más reconocibles debido a su carcasa de plástico cilíndrica con cables volantes, su popularidad en motores de inducción monofásicos y su amplia disponibilidad en valores de capacitancia que van desde 1 µF a 100 µF con clasificaciones de voltaje típicamente en 250 VCA o 450 VCA .

¿Qué tipo de condensador es el CBB60?

El CBB60 es un condensador de película de polipropileno metalizado, un tipo que se encuentra en una categoría completamente diferente de los condensadores electrolíticos y de tantalio que dominan los circuitos de filtrado de señales y de suministro de energía. Comprender esta distinción aclara inmediatamente por qué la polaridad es irrelevante aquí.

Condensadores de película frente a condensadores electrolíticos

Los condensadores electrolíticos alcanzan sus grandes valores de capacitancia utilizando un electrolito como una de sus placas y una capa de óxido extremadamente delgada sobre una lámina de aluminio o tantalio como dieléctrico. Esta capa de óxido se forma direccionalmente: solo bloquea la corriente en una dirección. Aplique voltaje de manera incorrecta y la capa de óxido se romperá. Es por eso que los capacitores electrolíticos siempre están polarizados y siempre tienen una franja negativa clara o una marca de cable positivo.

Los condensadores de película como el CBB60 utilizan una película de plástico sólido como dieléctrico. El polipropileno es especialmente adecuado para esto porque tiene factor de disipación muy bajo (normalmente menos de 0,0001 a 1 kHz) , excelente estabilidad de voltaje y ningún comportamiento electroquímico direccional. Ambos electrodos son simplemente metálicos (ya sea una lámina o una fina capa metalizada) y no hay asimetría en ninguna parte de la estructura.

La convención de nomenclatura "CBB"

La designación "CBB" es un código estándar chino (GB/T 6346) para condensadores de película de polipropileno metalizado. El número "60" especifica el estilo de paquete particular y la aplicación prevista; en este caso, un cuerpo cilíndrico con conductores axiales o radiales diseñado para uso con motor. También verá CBB61 (plano, en forma de caja, para ventiladores de techo y aires acondicionados), CBB65 (lata redonda de metal, para motores de compresores) y otros. Todos ellos son condensadores de película no polarizados.

Por qué los condensadores no polarizados son esenciales en los circuitos de motores de CA

En un sistema de alimentación de CA estándar de 50 Hz o 60 Hz, el voltaje invierte la dirección 100 o 120 veces por segundo respectivamente. Cualquier condensador colocado directamente en dicho circuito debe poder cargarse y descargarse en ambas direcciones sin sufrir daños. Un condensador electrolítico polarizado se enfrentaría a un voltaje inverso en cada medio ciclo negativo; en cuestión de segundos, esto destruye la capa de óxido, provoca que el condensador se sobrecaliente y, en muchos casos, provoca una ventilación o ruptura catastrófica.

Los motores de inducción monofásicos, del tipo que se encuentran en lavadoras, bombas de agua, compresores de aire y bombas de piscina, utilizan un condensador de funcionamiento para crear un cambio de fase entre el devanado principal y el devanado de arranque (o auxiliar). Este cambio de fase es lo que hace que el motor arranque automáticamente y lo mantenga funcionando de manera eficiente. El condensador ve continuamente el voltaje de suministro de CA completo durante el funcionamiento. Para un motor de 220 a 240 VCA, el capacitor de funcionamiento CBB60 generalmente tiene una potencia nominal de 450 VCA. para proporcionar un margen seguro por encima del voltaje máximo (que alcanza aproximadamente 311–339 V incluso en un circuito nominal de 220 VCA).

Usar cualquier condensador polarizado en esta función no sólo sería ineficaz sino peligroso. Por lo tanto, el diseño no polarizado con clasificación CA del CBB60 no es opcional: es un requisito fundamental para la aplicación.

Especificaciones clave de los condensadores CBB60

La siguiente tabla resume las especificaciones más comunes para los capacitores CBB60 disponibles en el mercado. Estos valores cubren la gran mayoría de aplicaciones de motores residenciales y comerciales ligeros.

Un punto que vale la pena enfatizar de la tabla: la tensión nominal en un CBB60 es un Clasificación de voltaje CA , no una clasificación de CC. Un condensador marcado como "450 VCA" puede soportar un voltaje pico mucho más alto que un componente con clasificación de CC del mismo valor nominal, porque la clasificación de CA ya tiene en cuenta el pico sinusoidal (que es √2 × RMS, o aproximadamente un pico de 636 V para un componente con clasificación de 450 VCA). Nunca sustituya un condensador con clasificación de CC en un circuito de motor de CA; el sistema de clasificación es completamente diferente.

Cómo instalar correctamente un condensador CBB60

Debido a que el CBB60 no está polarizado, la instalación es sencilla, pero todavía hay varios puntos que son importantes para la seguridad y la confiabilidad a largo plazo.

No hay polaridad de la que preocuparse

A diferencia de un condensador electrolítico de CC en el que se debe hacer coincidir cuidadosamente el terminal positivo con el riel positivo, con un CBB60 simplemente se conectan los dos cables a los nodos del circuito correcto. No existe una solución correcta o incorrecta: cualquiera de los cables puede ir a cualquier terminal del motor o al circuito del capacitor. Ambos cables de un CBB60 suelen ser del mismo color (generalmente negro o transparente) o, como máximo, están etiquetados como "1" y "2" únicamente como referencia, no por polaridad.

Haga coincidir exactamente el valor de capacitancia

Al reemplazar un CBB60 en el mototambor de una lavadora, bomba de agua o bomba de piscina, la especificación más importante a igualar es el valor de capacitancia en µF. Un motor diseñado para un Condensador de funcionamiento de 10 µF se sobrecalentará si instala una unidad de 8 µF (el cambio de fase será insuficiente) o puede consumir corriente excesiva si instala una unidad de 12 µF. Los fabricantes de motores calculan la capacitancia requerida con precisión para lograr un par y una eficiencia de corriente óptimos. La tolerancia debe ser ±5% o mejor para el funcionamiento del capacitor de funcionamiento.

Nunca baje la calificación de voltaje

Si el condensador original tenía una potencia nominal de 450 VCA, reemplácelo con una unidad de 450 VCA. Es aceptable instalar un condensador de mayor capacidad (por ejemplo, una unidad de 630 VCA en una aplicación de 450 VCA) si eso es lo que está disponible; el componente de mayor capacidad simplemente tiene más espacio libre. Sin embargo, instalar un condensador de 250 VCA en un circuito de 450 VCA provocará una falla prematura o una avería inmediata. El dieléctrico de un componente subestimado no puede soportar la tensión del campo eléctrico.

Descarga antes de manipular

Aunque los condensadores CBB60 no están polarizados y tienen clasificación de CA, pueden retener una carga después de que se desenergiza el circuito, especialmente si estaban en el voltaje máximo cuando se cortó la energía. Espere siempre al menos 60 segundos después de desconectar la alimentación o utilice una resistencia de descarga (normalmente Clasificación de 10 kΩ a 20 kΩ para la potencia adecuada ) para purgar la carga de forma segura antes de tocar los terminales. Un condensador completamente cargado en el rango de 10 a 50 µF a 450 V almacena suficiente energía para provocar una descarga eléctrica grave o incluso una lesión mortal.

Verifique las dimensiones físicas

Los condensadores CBB60 vienen en varios tamaños físicos según la capacitancia y el voltaje nominal. Una unidad de 25 µF/450 VCA es sustancialmente más grande que una unidad de 5 µF/250 VCA. Al solicitar un reemplazo, confirme que el nuevo capacitor encaje en el espacio disponible y que la longitud y el espaciado de los cables sean compatibles con la disposición de montaje. La mayoría de los proveedores indican el diámetro y la longitud en milímetros; un CBB60 típico de 10 µF / 450 VCA mide aproximadamente 35 mm de diámetro y 60–70 mm de longitud .

Aplicaciones comunes de los condensadores CBB60

El CBB60 es uno de los tipos de condensadores de motor más utilizados en equipos domésticos e industriales ligeros. A continuación se detallan los casos de uso más frecuentes:

• Motores de lavadora: Tanto los motores de accionamiento de tambor como los motores de bomba de drenaje suelen utilizar condensadores de funcionamiento CBB60 en el rango de 8 a 12 µF a 450 VCA. El condensador de funcionamiento es una de las piezas que se reemplazan con más frecuencia en la reparación de lavadoras.
• Bombas de agua y bombas de riego: Las bombas monofásicas sumergibles y montadas en superficie utilizan condensadores CBB60, normalmente en el rango de 12 a 30 µF, según la potencia del motor.
• Bombas para piscinas y spas: Estos motores funcionan durante horas seguidas bajo carga continua, lo que hace que la calidad del condensador sea especialmente importante. La falla prematura del capacitor es la causa principal de que el motor de la bomba se queme.
• Compresores de aire: Los compresores de pistón monofásicos pequeños utilizan condensadores CBB60 tanto para asistencia de arranque como para funcionamiento en estado estable.
• Amoladoras y herramientas de banco: Los motores de inducción monofásicos en equipos de carpintería y metalurgia dependen de condensadores de funcionamiento para la división de fases.
• Motores de ventilador HVAC: Si bien el CBB65 es más común en aplicaciones de compresores, las unidades CBB60 aparecen en algunos conjuntos de motores de ventiladores y sopladores.

En todas estas aplicaciones, la característica no polarizada del CBB60 no sólo es conveniente: es técnicamente necesaria. El devanado de funcionamiento de un motor de CA recibe voltaje alterno en cada ciclo, y el capacitor debe adaptarse a esto sin degradarse.

Señales de que un condensador CBB60 ha fallado

Aunque los condensadores CBB60 son generalmente robustos, fallan, especialmente en entornos de alta temperatura o después de años de funcionamiento continuo. Reconocer los síntomas de falla a tiempo puede evitar daños al motor.

El motor no arranca o arranca lentamente

Un capacitor de funcionamiento cuyo valor de capacitancia ha disminuido significativamente (un modo de falla común en los capacitores de película después de un estrés térmico prolongado) proporciona un cambio de fase inadecuado para el devanado auxiliar. El motor puede emitir un zumbido fuerte sin girar, girar lentamente con menos torsión de lo normal o requerir un giro manual para ponerse en marcha. Si el tambor o la bomba de su lavadora duda antes de arrancar, una causa probable es un CBB60 degradado.

El motor se sobrecalienta

Un condensador que está fuera de las especificaciones, ya sea demasiado alto o demasiado bajo en capacitancia, hace que los devanados del motor transporten corrientes desequilibradas. Esto conduce a temperaturas de funcionamiento más altas de lo normal, lo que acelera la degradación del aislamiento en los devanados. Si un motor que antes funcionaba frío ahora está caliente al tacto, medir el condensador con un medidor de capacitancia es un paso de diagnóstico importante.

Daño físico visible

Inspeccione el cuerpo del CBB60 en busca de grietas, extremos abultados, marcas de quemaduras o evidencia de fugas de resina epoxi. Un condensador que ha experimentado una falla dieléctrica interna puede mostrar estos signos. Cualquier deformación física visible es motivo de reemplazo inmediato, independientemente de lo que muestre un medidor.

Capacitancia medida fuera de tolerancia

Usando un multímetro digital con función de capacitancia o un medidor LCR dedicado, puede medir la capacitancia real de una unidad sospechosa defectuosa. Un condensador etiquetado 10 µF ±5% debe medir entre 9,5 µF y 10,5 µF. Si mide por debajo de 8 µF o muestra un circuito abierto (OL), se debe reemplazar. Tenga en cuenta que debe descargar el capacitor antes de medir y que algunos multímetros básicos no son precisos para medir la capacitancia en estos valores; un medidor LCR brinda resultados más confiables.

CBB60 frente a otros tipos de condensadores: una comparación

Es útil ver cómo el CBB60 se compara directamente con otros tipos de condensadores que un técnico o un aficionado al bricolaje puede encontrar al trabajar en motores o circuitos de potencia.

La conclusión clave de esta comparación: Cualquier condensador de película no polarizado con clasificación CA y capacidades de voltaje y capacitancia coincidentes es un sustituto válido para un CBB60. . Un condensador de motor MKP de una marca europea, por ejemplo, es eléctricamente equivalente a un CBB60 de la misma especificación; la diferencia de nombre es puramente una cuestión del estándar utilizado (IEC frente a GB chino). Lo que nunca debe hacer es sustituir un condensador electrolítico, independientemente de su valor de capacitancia, en cualquier aplicación de funcionamiento de un motor de CA.

Preguntas frecuentes sobre los condensadores CBB60

¿Puedo utilizar un condensador CBB60 en un circuito de CC?

Técnicamente sí: se puede utilizar un condensador no polarizado en un circuito de CC sin sufrir daños, ya que no es necesario aplicar una polaridad incorrecta. Sin embargo, el CBB60 no está optimizado para uso con CC. Sus grandes valores de capacitancia y su tamaño físico lo hacen poco práctico para la mayoría de las aplicaciones de CC. Más importante aún, su clasificación de voltaje de CA no se traduce directamente en una clasificación de voltaje de CC de la manera que se podría esperar: los capacitores de película generalmente tienen voltajes de CC más altos que su voltaje de CA marcado, pero debe consultar la hoja de datos del fabricante en lugar de asumirlo. En la práctica, sólo se utilizaría un CBB60 en circuitos de CC si no hubiera una mejor opción disponible.

¿Importa qué cable de un CBB60 pasa a estar activo y cuál a neutral?

No. Dado que el CBB60 no está polarizado, no hay diferencia eléctrica qué cable se conecta al conductor vivo y cuál al neutro. Ambos terminales tienen la misma función. El condensador realizará el mismo cambio de fase y transportará la misma corriente independientemente de su orientación.

¿Qué sucede si instala un CBB60 con una clasificación µF inferior a la requerida?

Un valor de capacitancia más bajo reduce el ángulo de fase entre los devanados del motor principal y auxiliar. Esto da como resultado un par de arranque reducido, una menor eficiencia de funcionamiento y un mayor consumo de corriente en el devanado auxiliar. Con el tiempo, el motor se calienta más de lo diseñado y el aislamiento del devanado se degrada más rápido. Como regla general, no se desvíe de la capacitancia especificada en más de un 5 a 10 % en una aplicación en funcionamiento del motor.

¿Cuánto duran normalmente los condensadores CBB60?

En condiciones normales de funcionamiento (es decir, que el condensador no funciona por encima de su voltaje nominal, no está expuesto a temperaturas superiores a su máximo nominal y no está sujeto a picos de voltaje), un condensador CBB60 de calidad puede durar 10 a 20 años . Los condensadores utilizados en entornos con temperaturas ambiente elevadas (como carcasas de motores que funcionan a 60-70 °C continuamente) envejecerán más rápidamente, y la deriva de la capacitancia se acelerará más allá de la tolerancia especificada en tan solo 5 a 7 años. Si el motor de una bomba o de una lavadora tiene más de 10 años y muestra alguna dificultad de arranque, comprobar el condensador de funcionamiento es un primer paso de diagnóstico sensato.

es un CBB60 the same as a motor run capacitor?

En la mayoría de los contextos, sí. "Condensador de funcionamiento del motor" es una descripción funcional; CBB60 es una designación de componente específica. La mayoría de los condensadores de funcionamiento de motores que se venden en los mercados que siguen los estándares GB chinos son unidades CBB60. Sin embargo, el término "condensador de funcionamiento del motor" también cubre los tipos CBB61, CBB65 y MKP. Cuando alguien pide un "condensador de funcionamiento del motor" para su lavadora o bomba, lo más frecuente es que le entreguen un CBB60: es el factor de forma dominante para esas aplicaciones.

Propiedad de autorreparación de los condensadores CBB60

Una ventaja técnica del CBB60 que a menudo no se menciona es su capacidad de autorreparación. Debido a que el electrodo es una capa metalizada muy delgada en lugar de una lámina sólida, una pequeña ruptura localizada en la película dieléctrica hace que el material del electrodo alrededor del punto de ruptura se vaporice y evapore debido a la energía del arco. Esto aísla el sitio de la falla y restaura la integridad dieléctrica del capacitor, aunque con una capacitancia marginalmente reducida. Esta es la razón por la que los capacitores de película metalizada se consideran "autocurativos": los defectos menores no causan fallas catastróficas, sino que resultan en una deriva gradual de la capacitancia con el tiempo.

Este comportamiento de autorreparación proporciona a los condensadores CBB60 una vida útil práctica considerablemente más larga que los diseños más antiguos de papel y aluminio. También explica por qué un CBB60 puede medir ligeramente por debajo de su capacitancia nominal después de años de servicio: cada evento de autorreparación elimina una pequeña cantidad de área del electrodo. Una vez que la deriva de capacitancia excede el 10% por debajo del valor nominal , se debe considerar el reemplazo del capacitor en el servicio de funcionamiento del motor, incluso si el motor todavía está técnicamente funcionando.

Consideraciones de abastecimiento y calidad al comprar condensadores CBB60

El mercado global de condensadores CBB60 es grande y la calidad varía significativamente entre fabricantes. Estos son los puntos prácticos a considerar al comprar reemplazos:
