¿Qué significa CBB60 en un condensador?
El significado directo de CBB60 en un condensador
En un componente eléctrico, el término CBB60 es un código estándar industrial chino (GB) que identifica el material dieléctrico específico y la categoría funcional del condensador. En términos sencillos, CBB60 representa un Condensador de funcionamiento del motor de película de polipropileno metalizado Formado en una carcasa cilíndrica. Este componente está diseñado específicamente para permanecer en un circuito de CA continuamente mientras un motor está en funcionamiento, proporcionando el cambio de fase necesario para mantener el par y la eficiencia del motor.
El código en sí es una abreviatura alfanumérica donde cada letra tiene un peso técnico específico con respecto a la construcción interna y la aplicación del dispositivo. A diferencia de los condensadores de arranque que salen del circuito una vez que el motor alcanza velocidad, el condensador CBB60 está construido para brindar durabilidad y servicio eléctrico continuo.

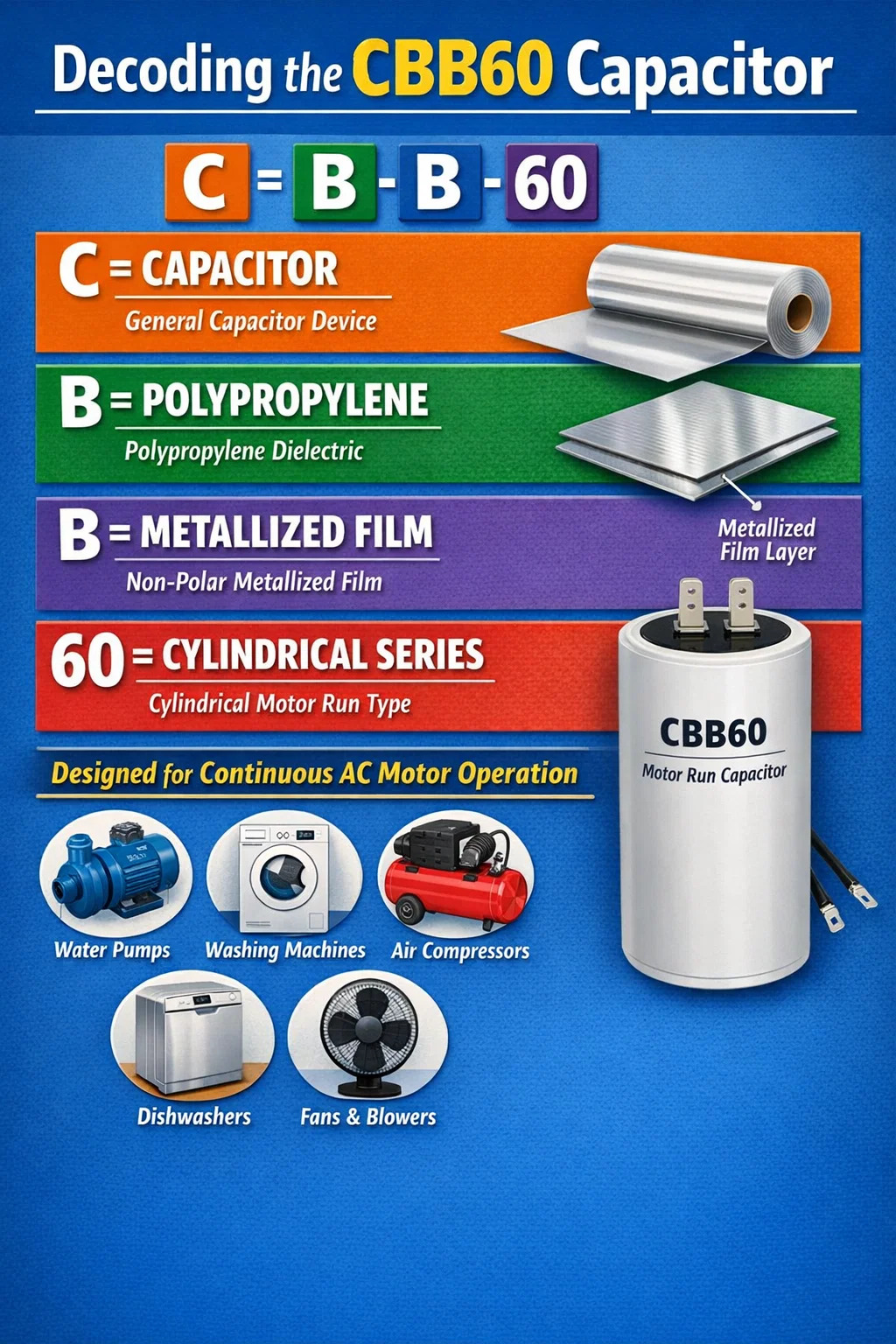

Decodificando la secuencia alfanumérica de CBB60
Para comprender qué hace que un CBB60 sea único en comparación con otros condensadores como el CBB61 o el CBB65, es necesario desglosar los caracteres individuales utilizados en la convención de nomenclatura. Este estándar es ampliamente adoptado por fabricantes a nivel mundial para garantizar la compatibilidad y seguridad entre diversos aparatos impulsados por motor de CA.
El desglose de la "C"
La primera letra significa condensador . Este es el identificador universal de un componente que almacena una carga eléctrica en un campo electrostático. En el contexto de un motor de CA, esta carga se utiliza para crear un campo magnético que está "desfasado" con la línea de alimentación principal, que es necesario para que los motores monofásicos giren.
El primer desglose "B"
La segunda letra indica la Material dieléctrico . En este caso, "B" significa polipropileno . Se elige este material para el condensador CBB60 porque tiene un factor de disipación extremadamente bajo y una alta resistencia de aislamiento. Esto permite que el capacitor maneje altas frecuencias y mantenga una capacitancia estable incluso cuando la temperatura interna aumenta durante largas horas de funcionamiento del motor.
El segundo desglose "B"
La tercera carta describe la Película metalizada no polar . Significa que el condensador no tiene un cable positivo o negativo, lo que lo hace seguro para circuitos de CA (corriente alterna). El aspecto "metalizado" se refiere a una capa delgada de metal depositada con vapor directamente sobre la película de polipropileno, lo que proporciona la capacidad de "autocuración": si ocurre un pequeño cortocircuito en el interior, la capa de metal se vaporiza y elimina la falla sin destruir toda la unidad.
El desglose de los "60"
Los dígitos "60" representan el Serie de modelos o factor de forma de la aplicación. En la industria, "60" normalmente denota una carcasa cilíndrica de plástico o aluminio con cables o terminales de pala, que se utiliza principalmente para aplicaciones de motor en electrodomésticos como bombas, lavadoras y compresores.
Funcionalidad principal en motores de CA
A condensador CBB60 Es esencial para los motores de inducción monofásicos. Debido a que una fuente de CA monofásica no produce naturalmente un campo magnético giratorio, el motor simplemente se sentaría y vibraría sin la ayuda de un capacitor. El CBB60 crea un campo magnético secundario retrasando la corriente en el devanado auxiliar.
Las aplicaciones para este modelo específico son amplias debido a su diseño robusto. Los ejemplos comunes incluyen:
- Bombas de agua (riego doméstico e industrial).
- Lavadoras y secadoras.
- Pequeños compresores de aire.
- Lavavajillas y trituradores de basura.
- Ventiladores de piso de alta velocidad.
Especificaciones técnicas y comparación de datos
Al reemplazar un condensador CBB60 , simplemente conocer el código del modelo no es suficiente. Debe coincidir con las clasificaciones eléctricas impresas en la etiqueta. El uso de un capacitor con un voltaje o clasificación de microfaradios (μF) incorrectos puede provocar que el motor se queme o explote el capacitor.
| Nombre del parámetro | Valor/rango común | Nivel de importancia |
|---|---|---|
| Capacitancia (μF) | 1 µF a 100 µF | Crítico |
| Tensión nominal (VCA) | 250 V, 400 V, 450 V, 500 V | Alto (el voltaje debe igualar o exceder el original) |
| Frecuencia (Hz) | 50/60Hz | Estándar |
| Tolerancia | ±5 % (J), ±10 % (K) | Medio |
| Categoría climática | 40/70/21 o 40/85/21 | Entorno operativo |
Cómo identificar un condensador CBB60 defectuoso
porque un condensador CBB60 es un capacitor de funcionamiento, su falla a menudo resulta en un motor lento, ruidoso o que no arranca bajo carga. A diferencia de los componentes electrónicos que pueden no mostrar señales externas, los capacitores de película a menudo fallan de manera visible.
Banderas rojas visuales y audibles
Si sospecha que su electrodoméstico está fallando, busque las siguientes pistas relacionadas con el capacitor:
- La carcasa cilíndrica es abultado o "en forma de hongo" en la parte superior o inferior. Esto indica presión de gas interna debido a una falla eléctrica.
- Residuos aceitosos o pegajosos que se escapan de los terminales. Si bien los condensadores CBB60 suelen estar "secos" (llenos de resina), algunas variantes contienen aceite que puede filtrarse bajo calor extremo.
- El motor hace un ruido fuerte pero no gira. Si le das un empujón manual al motor y comienza a girar, es probable que el condensador esté muerto.
- "Disparo" frecuente del disyuntor o protección de sobrecarga térmica en el motor.
Prácticas de seguridad y mantenimiento
Manejando cualquier condensador CBB60 Requiere un estricto cumplimiento de los protocolos de seguridad. Los condensadores almacenan electricidad incluso después de que se haya desconectado la fuente de alimentación. Antes de tocar los terminales de un CBB60, debe descargarlo utilizando una resistencia de alto voltaje o una herramienta de descarga especializada entre los terminales. Simplemente hacer un cortocircuito en los terminales con un destornillador puede provocar un arco eléctrico y dañar la lámina interna del condensador.
Al reemplazar la unidad, asegúrese de que el nuevo CBB60 tenga la misma clasificación de microfaradios (p. ej., 40 µF ) y una clasificación de voltaje igual o superior a la original (por ejemplo, si la original era de 400 VCA, una unidad de 450 VCA es una actualización segura). Nunca utilice una clasificación de voltaje más baja, ya que provocará una falla inmediata.
