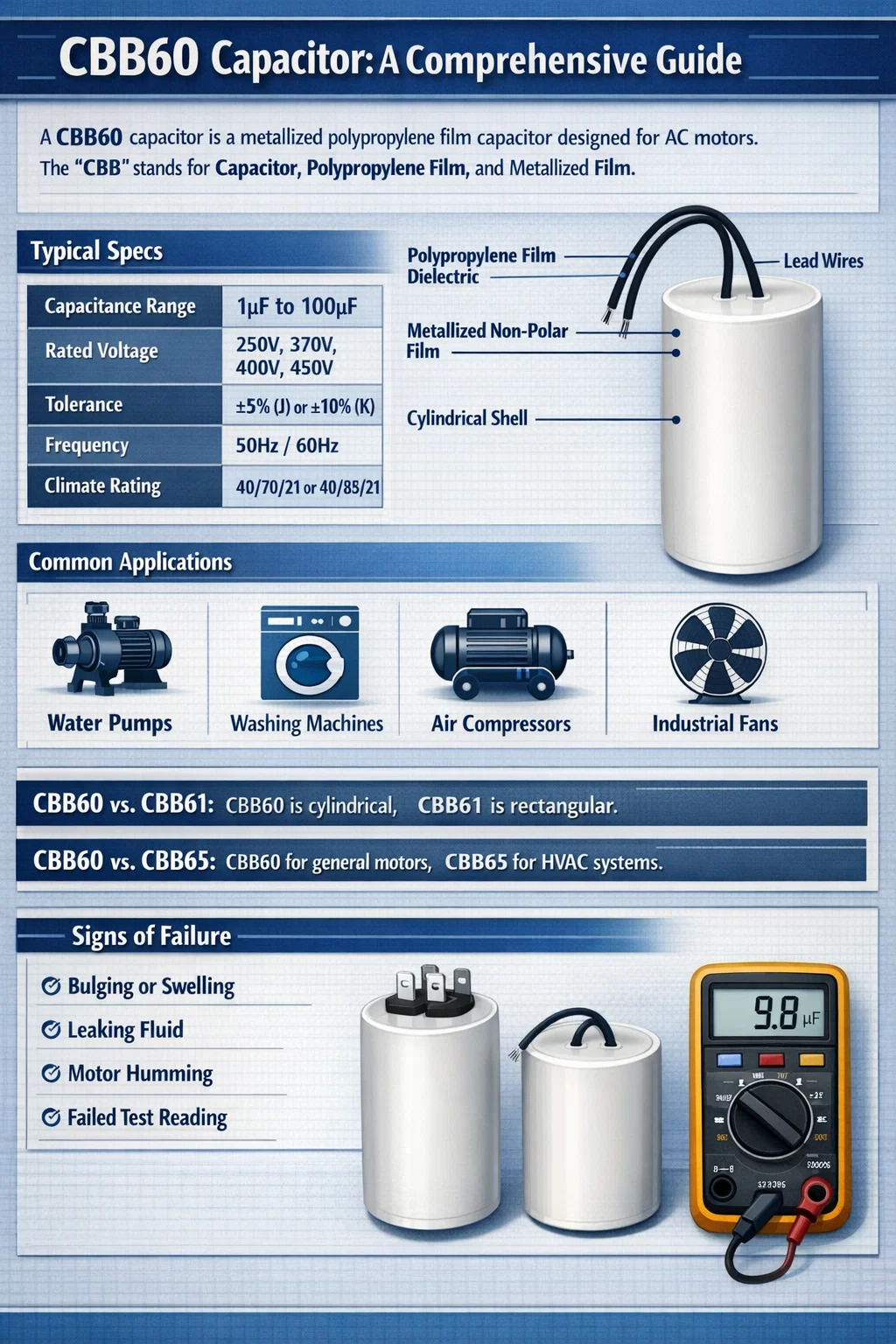

¿Qué es un condensador CBB60?

Definición directa de un condensador CBB60

A condensador CBB60 es un tipo especializado de condensador de película de polipropileno metalizado diseñado principalmente para aplicaciones de motores de CA. La designación "CBB" representa la composición del material: "C" para condensador, "B" para película dieléctrica de polipropileno y la segunda "B" para película metalizada no polar. Estos condensadores están clasificados oficialmente como condensadores de funcionamiento, lo que significa que permanecen en el circuito mientras el motor está funcionando para mantener el par y mejorar la eficiencia.

Construido dentro de una carcasa cilíndrica de plástico o aluminio, el CBB60 se caracteriza por sus propiedades de autorreparación y su alta resistencia de aislamiento. Se encuentra más comúnmente en electrodomésticos como lavadoras, bombas de agua y compresores de aire, y generalmente manejan voltajes entre 250 VCA y 450 VCA.

Especificaciones Técnicas y Construcción

El CBB60 utiliza una fina capa de metal (a menudo aluminio o zinc) depositada al vacío directamente sobre la superficie de una película de polipropileno. Este diseño permite que el capacitor sea "autocurativo", lo que significa que si se produce una falla dieléctrica debido a un pico de voltaje, la delgada capa metalizada se vaporiza alrededor del punto de falla, aislando la falla y permitiendo que el capacitor continúe funcionando.

Parámetros clave de rendimiento

Para garantizar la longevidad de un motor de CA, el CBB60 debe cumplir estándares industriales específicos. A continuación se detallan los puntos de datos técnicos típicos que se encuentran en una unidad CBB60 estándar:

Aplicaciones comunes de los condensadores CBB60

El objetivo principal de un condensador CBB60 es ayudar a los motores de CA monofásicos. En estos sistemas, una sola fase de energía no puede crear el campo magnético giratorio necesario para arrancar o hacer funcionar suavemente un motor. El condensador crea un cambio de fase en el devanado auxiliar, simulando una segunda fase.

Encontrará condensadores CBB60 utilizados en los siguientes equipos:

• Bombas de agua: Esenciales para que las bombas de pozos profundos y los sistemas de riego de jardines mantengan un par constante.
• Lavadoras: Se utilizan para facilitar la rotación bidireccional del tambor o agitador.
• Compresores de aire: Ayuda al motor a superar la contrapresión del aire comprimido durante el arranque.
• Ventiladores industriales: Proporcionan un funcionamiento estable para grandes motores de extracción y ventilación.

Distinguir CBB60 de otros condensadores

Es vital que el personal de mantenimiento distinga el CBB60 de otros tipos comunes como el CBB61 o el CBB65 para evitar fallas en el equipo.

CBB60 frente a CBB61

Si bien ambos son condensadores de polipropileno, el CBB61 suele ser rectangular y se utiliza para cargas más pequeñas, como ventiladores de techo. El CBB60 es cilíndrico y maneja las mayores demandas de corriente de aparatos más grandes como bombas.

CBB60 frente a CBB65

El CBB65 suele estar encerrado en una carcasa de aluminio ovalada o redonda y está diseñado específicamente para sistemas de aire acondicionado (HVAC). Los condensadores CBB60 son más versátiles y se utilizan en una gama más amplia de electrodomésticos motorizados de uso general.

Indicadores de seguridad y mantenimiento

Con el tiempo, un condensador CBB60 se degradará debido al calor y al estrés eléctrico. La identificación temprana de una unidad defectuosa puede evitar daños a los devanados del motor, cuyo reemplazo es significativamente más costoso que el propio capacitor.

Esté atento a estos signos constructivos de fracaso:

1. Abultamiento físico: si la parte superior cilíndrica del CBB60 parece redondeada o hinchada, la presión interna ha aumentado debido a una falla.
2. Fuga de líquido: si bien muchos CBB60 están "secos" (llenos de resina), algunos contienen aceite. Cualquier fuga de líquido es señal de un sello comprometido.
3. Zumbido del motor: si el motor zumba pero no gira, es probable que el CBB60 haya perdido su valor de capacitancia (μF) y ya no pueda proporcionar el cambio de fase necesario.
4. Pruebas: Un CBB60 en buen estado debe leer dentro de ±5% de su valor nominal de microfaradios (μF) cuando se prueba con un multímetro.
